Gyroscope à fibre optique en boucle ouverte haute stabilité, unité de mesure inertielle FOG intégrée IMU

Name: Gyroscope à fibre optique en boucle ouverte haute stabilité, unité de mesure inertielle FOG intégrée IMU
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MFOG-24
Price: 700 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	MFOG-24
Nombre De Pièces:	1
Prix:	700$
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Taux angulaire maximum:

±500°/s

Stabilité du biais:

≤ 2°/h

Coefficient de marche aléatoire:

≤0,04°/√h

Tension d'alimentation:

+5V

largeur de bande:

≥300 Hz

Dimension:

φ24X39 mm

Détails d'emballage:

BOÎTE+Éponge

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

Unité de mesure de l'inertie FOG à fibre optique en boucle ouverte

unité intégrée de mesure de l'inertie FOG

unité intégrée de mesure de l'inertie

Description du produit

Unité de mesure de l'inertie en fibre optique en boucle ouverte à haute stabilité

Vue d'ensemble du produit

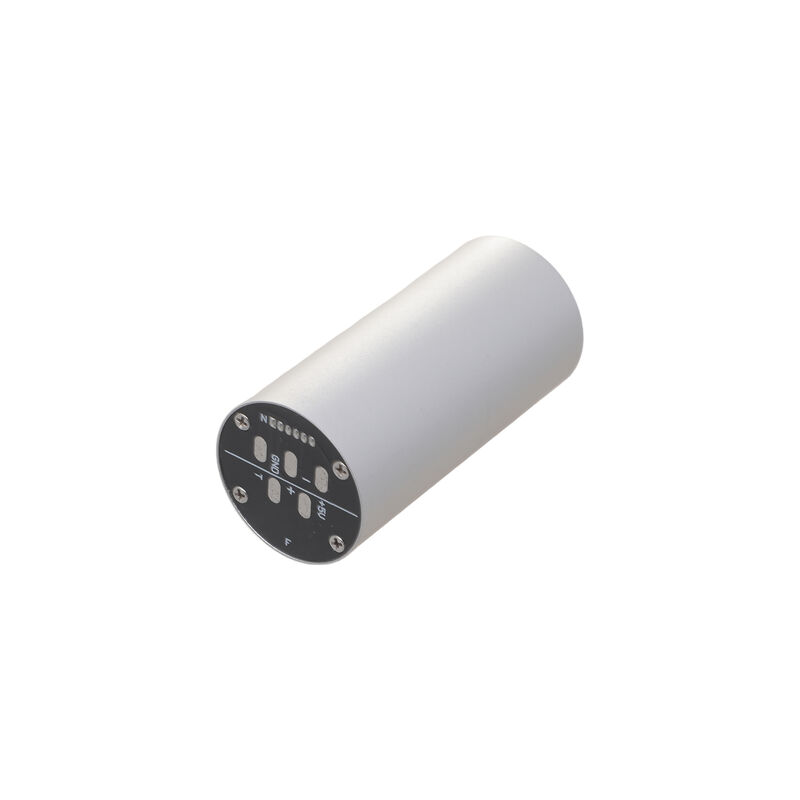

LeGyroscope MFOG-24Il intègre une technologie de fibre micro-nanométrique avancée avec un traitement optique et électronique pour une mesure très précise du taux angulaire.φ taille compacte de 24 × 39 mmLa conception de ce dispositif est basée sur les caractéristiques suivantes:pas de pièces mobiles, il garantit une usure minimale, une réponse rapide et une fiabilité élevée dans des environnements extrêmes.

Principales caractéristiques

Plage de vitesse angulaire: ± 500°/s
Stabilité à zéro biais: ≤1,5°/h (10s, 1σ)
Marche aléatoire angulaire: ≤ 0,03°/h1/2
Facteur d'échelle non linéaire: 300 ppm
Température de fonctionnement: -40°C à +65°C
Tolérance aux vibrations: 20 g
Faible consommation d'énergie: ≤ 1,5 W
Remplacement deLe produit doit être présenté dans la boîte de vitesses.

Scénarios d'application

Stabilisation des drones et des drones:Maintient un vol stable et un positionnement précis même dans des conditions de turbulence.
Véhicules autonomes et robotique:Détection d'orientation de haute précision pour une navigation robuste.
Automatisation industrielle:Intégré dans des systèmes automatisés pour des mouvements et un positionnement précis.
Aérospatiale et navigation par satellite:Compact, léger et fiable pour les systèmes INS des vaisseaux spatiaux.

Spécifications techniques

La comparaison des paramètres est effectuée sur la base de la méthode suivante:

Paramètre	Unité	MFOG-24	MFOG-24-AN	Le produit doit être présenté dans la boîte de vitesses.
Plage de mesure	°/s	± 500	± 300	300
Facteur d'échelle	LSB/°/s ou mV/°/s	3600 LSB/°/s	7 mV/°/s	00,02 % RMS
Facteur d'échelle non linéaire	en ppm	300	≤ 1000	N/A
Stabilité de biais zéro (10s, 1σ)	°/h	≤ 15	≤ 2	1 (variance Allan min)
Répétabilité à biais zéro (1σ)	°/h	≤ 15	≤ 2	N/A
Marche aléatoire angulaire (ARW)	°/√h	≤ 003	≤ 004	0.012
Largeur de bande (3 dB)	Hz / kHz	≥ 300 Hz	≥ 450 Hz	00,6 kHz
Réaction magnétique	°/h/Gauss	N/A	N/A	3 / 0,05 typique
Initialisation	s	Il est rapide.	Il est rapide.	0.03
Énergie	V	5 ± 0.15	5 ± 0.15	+5V
Consommation d'électricité	W	≤ 15	≤ 07	0.5
Taux de données	KHz	N/A	N/A	8 (24-bit)
Taux de baud	KBd	N/A	N/A	921.6, RS422 asynchrone
Température de fonctionnement	°C	-40 à +65	-40 à +65	-40... plus 70
Durée / température de stockage	°C	-55 à +85	-55 à +85	-55...+85 (> 2h, non opérationnel)
Vibration aléatoire	g	20, 20 à 2000 Hz	20 g	18 g, 20 à 2000 Hz RMS
Les chocs	g	N/A	N/A	750 g, 1 ms demi-sinus
Les dimensions	mm	φ24 × 39	φ24 × 39	φ24 × 48
Le poids	g	≤ 30	≤ 30	30 / 45
Logements	- Je ne sais pas.	Structural + Optique + électronique	Structural + Optique + électronique	Al / μ-métal, IP67
MTBF / Durée de vie	année	N/A	N/A	15 (conditions d'humidité appliquées)
Pièces mobiles	- Je ne sais pas.	Aucune	Aucune	Aucune
Démarrage	- Je ne sais pas.	Il est rapide.	Il est rapide.	0.03 s
Applications	- Je ne sais pas.	UAV, robotique, contrôle d'attitude, mesure de précision	UAV, robotique, contrôle d'attitude, mesure de précision	UAV, robotique, contrôle d'attitude, mesure de précision
Remplacement	- Je ne sais pas.	Fizoptika VG191AD est compatible	Fizoptika VG191AD est compatible	N/A

Applications

Navigation pour les drones, les véhicules autonomes, la robotique et le contrôle de mouvement industriel.

Interface électrique

Numéro	Définition
1	5V
2	Sortie analogique faible
3	Sortie analogique élevée
4	Le GND
