accéléromètre à grande portée, accéléromètre à quartz pour navigation inertielle, capteur de vibration d'essai dynamique

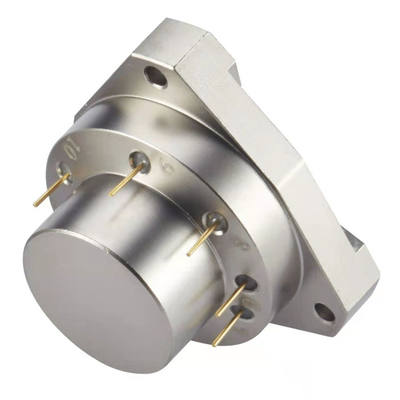

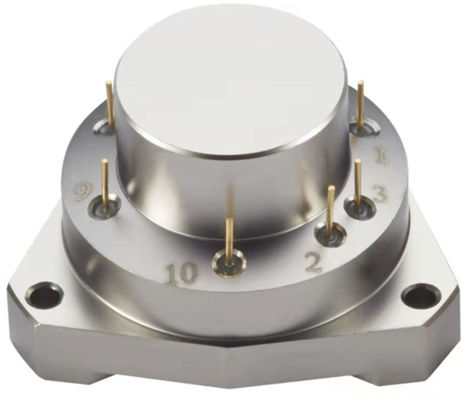

L'accéléromètre flexible au quartz de la série JB3 est un accéléromètre miniaturisé, de haute précision et de grande portée, doté d'une excellente stabilité à long terme, de répétabilité,performance de démarrageIl peut être utilisé à la fois pour les essais statiques et dynamiques et est également un capteur de vibration standard.
Le produit adopte une conception miniaturisée unique et un processus d'emballage, et le courant de sortie a une relation linéaire avec la force ou l'accélération reçue.Les utilisateurs peuvent sélectionner une résistance d'échantillonnage appropriée par calcul pour obtenir une sortie de haute précisionUn capteur de température peut être intégré en fonction des besoins de l'utilisateur, qui peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'influence de la température ambiante.
domaines d'application: mesure de l'inertie des systèmes de navigation par inertie militaires dans l'aérospatiale, l'aviation, les navires,les armes et autres champs et les essais d'isolation vibratoire des instruments et équipements de précision.
Applications
Forage et mesure de l'inclinaison,L'aéronautique et l'astronautique,Instruments et équipements
Caractéristiques
Faible décalage
Résolution élevée
Haute stabilité
Haute précision
Faible puissance
Excellente capacité de surcharge
Petit volume
Faible coût
Large plage de mesure
Caractéristiques de performance
Je ne veux pas. | Paramètres | JB3-01 | |
1 | Portée | ± 60 g | |
2 | Le seuil | 5 μg | |
3 | Le biais K0/K1 | ≤ ± 5 mg | |
4 | Facteur d'échelle K1 | 10,0 ± 0,2 mA/g | |
5 | Coefficient de non-linéarité de deuxième ordre K2 | ≤ ± 20 μg/g2 | |
6 | Stabilité à court terme 0g 4 heures | ≤ 10 μg | |
7 | 1g 4 heures de stabilité à court terme | ≤ 10 ppm | |
8 | La répétabilité globale du biais σK0 (1σ,1 mois) | ≤ 15 μg | |
9 | Répétabilité complète par facteur d'échelle σK1/K1 (1σ,1 mois) | ≤ 15 ppm | |
10 | Coefficient de non-linéarité de répétabilité globale K2/K1 ((1σ, 1 mois) | ≤ ± 20 μg/g2 | |
11 | Coefficient thermique de biais (moyenne de température totale) | ≤ ± 15 μg /°C | |
12 | Coefficient thermique du facteur d'échelle (moyenne de température totale) | ≤ ± 15 ppm /°C | |
13 | Bruit (résistance d'échantillonnage 840Ω) | ≤ 5 mv | |
14 | Fréquence naturelle | 350 à 800 Hz | |
15 | Largeur de bande | 800 à 2500 Hz | |
16 | Vibrations aléatoires | 10 g ((20 à 2000 Hz) | |
17 | Les effets | 150g,5ms,1/2sin | |
18 | Travailleur temporaire. | -55 ̊+85°C | |
19 | La température de stockage. | -60 à + 120°C | |
20 | Énergie électrique | ± 12 à ± 15 V | |
21 | Consommation de courant | ≤ ± 20 mA | |
22 | Capteur thermique |
|
|
23 | Taille | ||
24 | Le poids | ≤ 30 g |
Présentation des produits:
