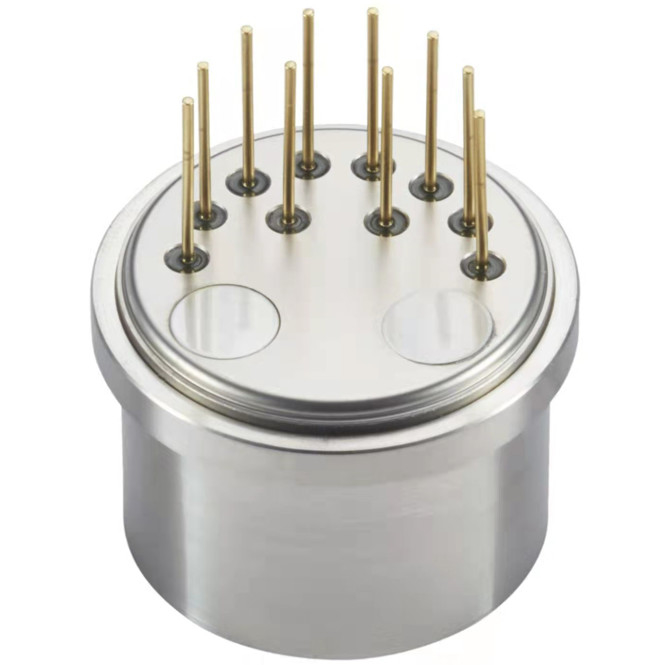

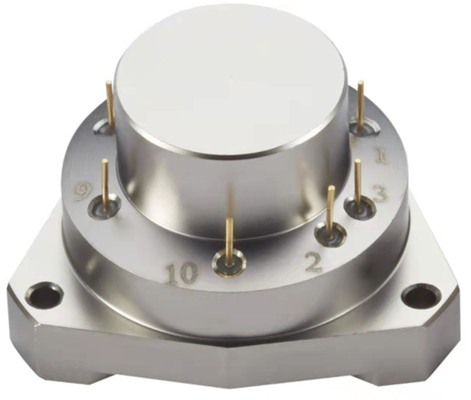

accéléromètre flexible de grande précision de quartz d'éventail d'accéléromètre de quartz pour la navigation inertielle
Exposition de produit :
L'accéléromètre flexible de quartz de la série JB3 est un produit militaire miniaturisée, à haute précision, de grand-gamme de navigation inertielle de catégorie d'accéléromètre avec l'excellente stabilité à long terme, une répétabilité, une représentation de démarrage, une adaptabilité environnementale et une fiabilité élevée. Il peut être employé pour l'essai statique et dynamique et est également un capteur standard de vibration.
Le produit adopte un processus miniaturisé unique de conception et d'emballage, et le courant de sortie a des relations linéaires avec la force ou l'accélération a reçu. Les utilisateurs peuvent choisir une résistance de échantillonnage appropriée par le calcul pour réaliser la sortie à haute précision. Un capteur de température peut être intégré selon les besoins de l'utilisateur, qui peuvent être employés pour compenser la valeur excentrée et le facteur de proportionnalité pour réduire l'influence de la température ambiante.
Domaines d'application : mesure à inertie des systèmes de navigation inertielle militaires dans l'espace, l'aviation, les bateaux, les armes et d'autres champs et l'essai d'isolement de vibration des instruments et de l'équipement de précision.
Applications
Mesure de perçage et d'inclination, aéronautique et astronautique, instruments et équipement
Caractéristiques
Bas retard
Haute résolution
De forte stabilité
De grande précision
Puissance faible
Excellente capacité de surcharge
Petit volume
Coût bas
Large gamme de mesure
Caractéristiques de fonctionnement
| Non. | Paramètres | JB3-01 | |
| 1 | Gamme | ±60g | |
| 2 | Seuil | 5μg | |
| 3 | K0/K1 polarisé | magnésium ≤±5 | |
| 4 | Facteur de proportionnalité K1 | 1.0±0.2 mA/g | |
| 5 | Coefficient K2 de non-linéarité du second degré | ≤±20μg /g2 | |
| 6 | 0g 4 heures de stabilité à court terme | μg ≤10 | |
| 7 | 1g 4 heures de stabilité à court terme | ≤10 page par minute | |
| 8 | Répétabilité complète polarisée σK0 (1σ, 1 mois) | μg ≤15 | |
| 9 | Répétabilité complète σK1/K1 (1σ, 1 mois) de facteur de proportionnalité | ≤15 page par minute | |
| 10 | Répétabilité complète K2/K1 (1σ, 1 mois) de coefficient de non-linéarité | ≤±20 μg /g2 | |
| 11 | Coefficient thermique polarisé (plein temp. moyen) | ≤±15 μg/℃ | |
| 12 | Coefficient thermique de facteur de proportionnalité (plein temp. moyen) | ℃ de 27h de ≤± | |
| 13 | Bruit (prélevant résistance 840Ω) | ≤5mv | |
| 14 | Fréquence naturelle | 350~800 hertz | |
| 15 | Largeur de bande | 800~2500 hertz | |
| 16 | Vibration aléatoire | 10g (20-2000Hz) | |
| 17 | Impact | 150g, 5ms, 1/2sin | |
| 18 | Temp travaillant. | -55~+85℃ | |
| 19 | Temp de magasin. | -60~+120℃ | |
| 20 | Alimentation d'énergie | ±12~±15V | |
| 21 | Consommez actuel | ≤±20mA | |
| 22 | Capteur thermique |
|
|
| 23 | Taille | ||
| 24 | Poids | ≤30g |
