Capteur à inertie de vibration de quartz de l'accéléromètre JB2…
mètre à inertie d'accélération de sortie d'accéléromètre de sortie analogique de vibration de navigation linéaire de transducteur
Applications
Mesure de perçage et d'inclination
Aéronautique et astronautique
Instruments et équipement
Caractéristiques
Coût bas
Large gamme de mesure
Bas retard
Haute résolution
De forte stabilité
De grande précision
Puissance faible
L'accéléromètre flexible de quartz de la série JB2 est un produit militaire à haute précision, de grand-gamme (jusqu'à 100g) de navigation inertielle de catégorie d'accéléromètre avec l'excellente stabilité à long terme, la répétabilité, la représentation de démarrage, l'adaptabilité environnementale et la fiabilité élevée. Il peut être employé pour l'essai statique aussi bien que l'essai dynamique, et c'est également un capteur standard de vibration.
Le courant de sortie du produit a des relations linéaires avec la force ou l'accélération a reçu, et l'utilisateur peut choisir une résistance de échantillonnage appropriée par le calcul pour réaliser la sortie à haute précision. Un capteur de température peut être intégré selon les besoins de l'utilisateur, qui peuvent être employés pour compenser la valeur excentrée et le facteur de proportionnalité pour réduire l'influence de la température ambiante.
Champs d'application : mesure à inertie des systèmes de navigation inertielle à haute précision militaires dans l'espace, l'aviation, les bateaux, les armes et d'autres champs et l'essai d'isolement de vibration des instruments et de l'équipement de précision.
Caractéristiques de fonctionnement
| Non. | Paramètres | JB2-03 |
| 1 | Gamme | ±70g |
| 2 | Seuil | 5μg |
| 3 | K polarisé0 /K1 | magnésium ≤±5 |
| 4 | Facteur de proportionnalité K1 | 0.8~1.5 mA/g |
| 5 | Coefficient K2 de non-linéaritédu second degré | ≤±20μg /g2 |
| 6 | 0g 4 heures de stabilité à court terme | μg ≤20 |
| 7 | 1g 4 heures de stabilité à court terme | ≤20 page par minute |
| 8 | ΣK complet polarisé0 (1σ, 1 mois) de répétabilité | μg ≤30 |
| 9 | ΣK complet1 /K1 (1σ, 1 mois) de répétabilité de facteur de proportionnalité | ≤50 page par minute |
| 10 | Répétabilité complète K2 /K1 (1σ, 1 mois) de coefficient de non-linéarité | ≤±30 μg /g2 |
| 11 | Coefficient thermique polarisé (plein temp. moyen) | ≤±50 μg/℃ |
| 12 | Coefficient thermique de facteur de proportionnalité (plein temp. moyen) | ≤±50 page par minute/℃ |
| 13 | Bruit (prélevant résistance 840Ω) | ≤5mv |
| 14 | Fréquence naturelle | 400~800 hertz |
| 15 | Largeur de bande | 800~2500 hertz |
| 16 | Vibration aléatoire | 6g (20-2000Hz) |
| 17 | Impact | 100g, 5ms, 1/2sin |
| 18 | Temp travaillant. | -55~+85℃ |
| 19 | Temp de magasin. | 60~+120℃ |
| 20 | Alimentation d'énergie | ±12~±15V |
| 21 | Consommez actuel | ≤±20mA |
| 22 | Capteur thermique | Personnalisable |
| 23 | Taille | Ф25.4X30mm |
| 24 | Poids | ≤80g |

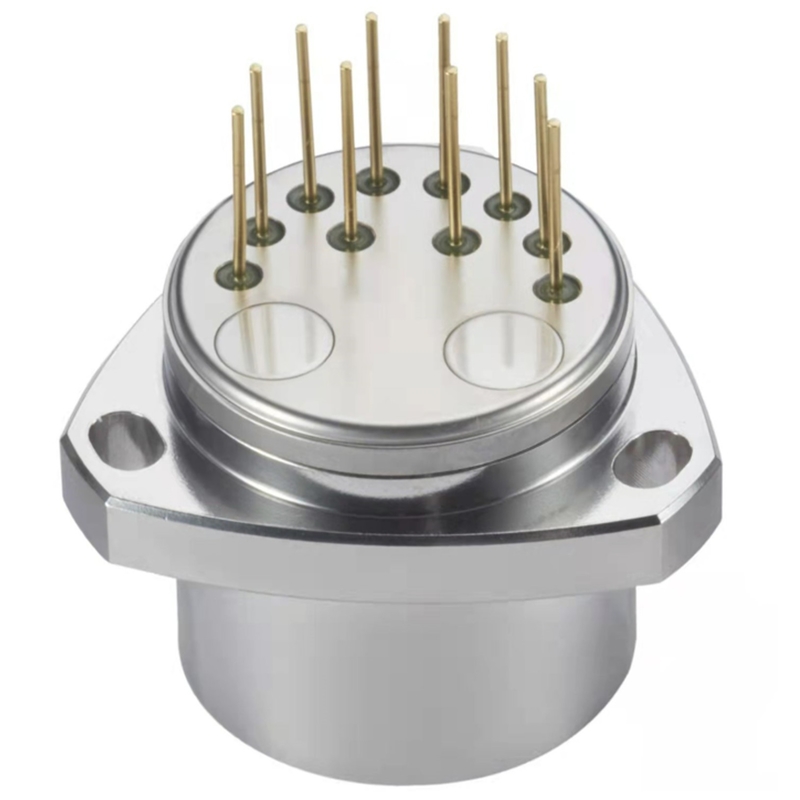

Exposition de produit
Dimensions
