Acceleromete flexible d'accéléromètre de la navigation JB1…

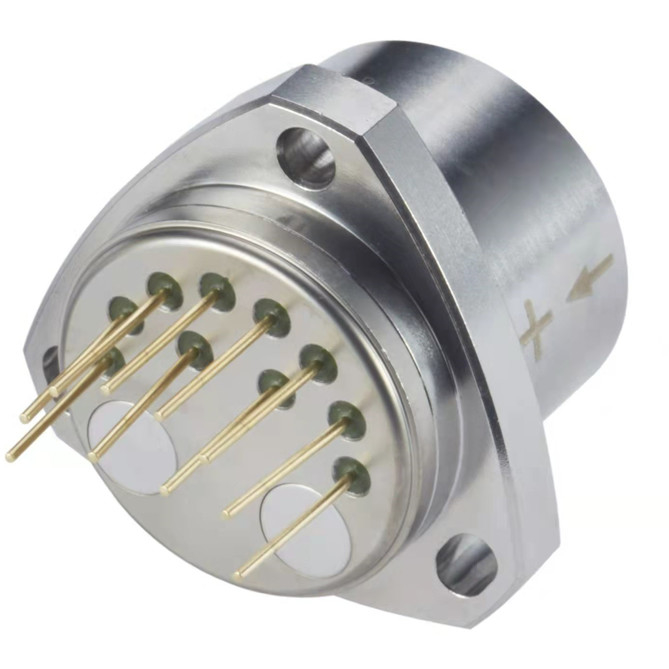

accéléromètre de quartz avec l'accéléromètre flexible compensé par temp de capteur de temp
Lancement de produit
L'accéléromètre flexible de quartz est un produit militaire à haute précision d'accéléromètre de catégorie de navigation inertielle avec l'excellente stabilité à long terme, la répétabilité, la représentation de démarrage, l'adaptabilité environnementale et la fiabilité élevée. Il peut être employé pour l'essai statique et l'essai dynamique. l'essai, est également un capteur standard de vibration.
Le courant de sortie du produit a des relations linéaires avec la force ou l'accélération a reçu, et l'utilisateur peut choisir une résistance de échantillonnage appropriée par le calcul pour réaliser la sortie à haute précision. Un capteur de température peut être intégré selon les besoins de l'utilisateur, qui peuvent être employés pour compenser la valeur excentrée et le facteur de proportionnalité pour réduire l'influence de la température ambiante.
Caractéristiques
Haute résolution
De forte stabilité
De grande précision
Puissance faible
Excellente capacité de surcharge
Petit volume
Coût bas
Large gamme de mesure
Applications
Perçage Mesure d'inclination
Aéronautique L'astronautique
Instruments Équipement à inertie
Caractéristiques de fonctionnement
| Non. | Paramètres | JB1-A | JB1-B | JB1-C |
| 1 | Gamme | ±50g | ±50g | ±50g |
| 2 | Seuil | 5μg | 5μg | 5μg |
| 3 | K polarisé0/K1 | ≤±3mg1 | ≤±3mg | magnésium ≤±5 |
| 4 | Facteur de proportionnalité K1 | 1.05~1.30 mA/g | 1.05~1.30 mA/g | 1.05~1.30 mA/g |
| 5 | Coefficient K2 de non-linéaritédu second degré | ≤±10μg /g2 | ≤±15μg /g2 | ≤±20μg /g2 |
| 6 | 0g 4 heures de stabilité à court terme | μg ≤10 | μg ≤15 | μg ≤20 |
| 7 | 1g 4 heures de stabilité à court terme | ≤10 page par minute | ≤15 page par minute | ≤20 page par minute |
| 8 | ΣK complet polarisé0 (1σ, 1 mois) de répétabilité | μg ≤10 | μg ≤20 | μg ≤30 |
| 9 | ΣK complet1/K1 (1σ, 1 mois) de répétabilité de facteur de proportionnalité | ≤15ppm | ≤30 page par minute | ≤50 page par minute |
| 10 | Répétabilité complète K2/K1 (1σ, 1 mois) de coefficient de non-linéarité | ≤±10 μg /g2 | ≤±20 μg /g2 | ≤±30 μg /g2 |
| 11 | Coefficient thermique polarisé (plein temp. moyen) | ≤±10 μg/℃ | ≤±30 μg/℃ | ≤±50 μg/℃ |
| 12 | Coefficient thermique de facteur de proportionnalité (plein temp. moyen) | ℃ de 22h de ≤± | ≤±30 page par minute/℃ | ≤±50 page par minute/℃ |
| 13 | Bruit (prélevant résistance 840Ω) | ≤5mv | ≤8.4mv | ≤8.4mv |
| 14 | Fréquence naturelle | 400~800 hertz | 400~800 hertz | 400~800 hertz |
| 15 | Largeur de bande | 800~2500 hertz | 800~2500 hertz | 800~2500 hertz |
| 16 | Vibration aléatoire | 6g (20-2000Hz) | 6g (20-2000Hz) | 6g (20-2000Hz) |
| 17 | Impact | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin | 100g, 5ms, 1/2sin |
| 18 | Temp travaillant. | -55~+85℃ | -55~+85℃ | -55~+85℃ |
| 19 | Temp de magasin. | -60~+120℃ | -60~+120℃ | -60~+120℃ |
| 20 | Alimentation d'énergie | ±12~±15V | ±12~±15V | ±12~±15V |
| 21 | Consommez actuel | ≤±20mA | ≤±20mA | ≤±20mA |
| 22 | Capteur thermique | Personnalisable | Personnalisable | Personnalisable |
| 23 | Taille | Ф25.4X30mm | Ф25.4X30mm | Ф25.4X30mm |
| 24 | Poids | ≤80g | ≤80g | ≤80g |
Dimension
