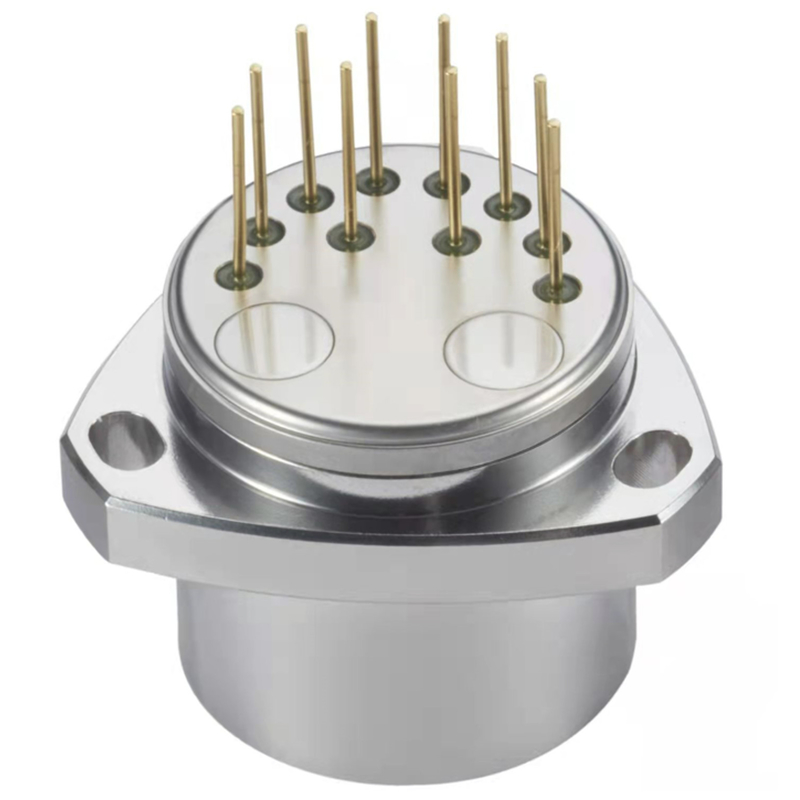

Acceleromete flexible d'accéléromètre de la navigation JB1…
3 mois de stabilité de l'accéléromètre 3mg d'accéléromètre de polarisation
Applications
Introduction
applications industrielles de catégorie comprenant : surveillance instrumentation d'essai, décélération de circuit de freinage, pont et de balancement et d'inclinaison des véhicules à moteur de bâtiment, contrôle industriel et robotique, navigation de véhicule de terre, contrôle de confort de tour de souterrain et de train à grande vitesse, et surveillance de mouvement de plate-forme de forage en mer.
L'électronique intégrale développe un courant de sortie accélération-proportionnel fournissant la mesure statique et dynamique d'accélération.
Au moyen du client la résistance fournie de charge de sortie, convenablement mesurée pour la gamme d'accélération de l'application, le courant de sortie peut être convertie en tension, qu'il la chaîne de la température de fonctionnement des is est -55~180ºC.
Caractéristiques
Indexez le Tableau
| Non. | Paramètres | JB1-01 | JB1-02 | JB1-03 |
| 1 | Gamme | ±30g | ±30g | ±30g |
| 2 | K polarisé0 /K1 | <10mg | <40mg | <40mg |
| 3 | ΣK complet polarisé0 (1σ, 1 mois) de répétabilité | <50µg | <250µg | <250µg |
| 4 | Coefficient thermique | <50µg/℃ | <150µg/℃ | <150µg/℃ |
| 5 | Facteur de proportionnalité K1 | 1.1~1.4 mA/g | 1.1~1.4 mA/g | 1.1~1.4 mA/g |
| 6 | Répétabilité complète mensuelle σk1/k1 (1σ, 1 mois) de facteur de proportionnalité | <80 page par minute | <250 page par minute | <250 page par minute |
| 7 | Coefficient thermique polarisé (plein temp. moyen) | <100ppm | <200ppm | <200ppm |
| 8 | Erreur d'installation | <1500µrad | <1500µrad | <1500µrad |
| 9 | Vibration | <100µg/g 2rms (50-500Hz) | <100µg/g 2rms (50-500Hz) | <100µg/g 2rms (50-500Hz) |
| 10 | Bruit | <3000µg-rms (0-10000Hz) | <3000µg-rms (0-10000Hz) | <3000µg-rms (0-10000Hz) |
| 11 | Temp travaillant. | -55~96℃ | -55~125℃ | -55~180℃ |
| 12 | Impact | 500 g 0.5ms | g 1000 0.5ms | g 1000 0.5ms |
| 13 | Vibration sinusoïdale | 25 g @30-500Hz | 25 g @30-500Hz | 25 g @30-500Hz |
| 14 | Résolution | <10µg | <10µg | <10µg |
| 15 | Largeur de bande | >300 hertz | >300 hertz | >300 hertz |
| 16 | Consommez actuel | <20 mA | <20 mA | <20 mA |
| 18 | Dissipation de puissance @ ±15VDC | <480 mW | <480 mW | <480 mW |
| 19 | Tension d'entrée | ±13 à ±18V | ±13 à ±18V | ±13 à ±18V |
| 20 | Poids | <65g 55nominal | <65g | <65g |
| 21 | Montage du diamètre | Ф25mm1.0inches | Ф25mm | Ф25mm |
| 22 | Taille | <21.5mm | <21.5mm | <21.5mm |
| 23 | Matériel de Shell | 300 séries d'acier inoxydable | 300 séries d'acier inoxydable | 300 séries d'acier inoxydable |
Dimension
