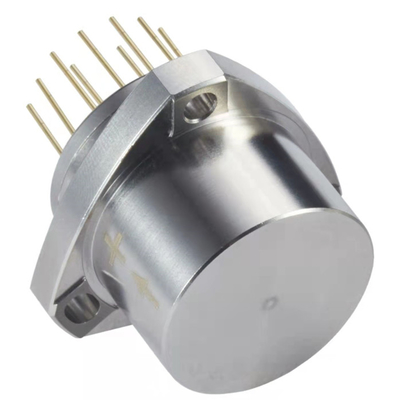

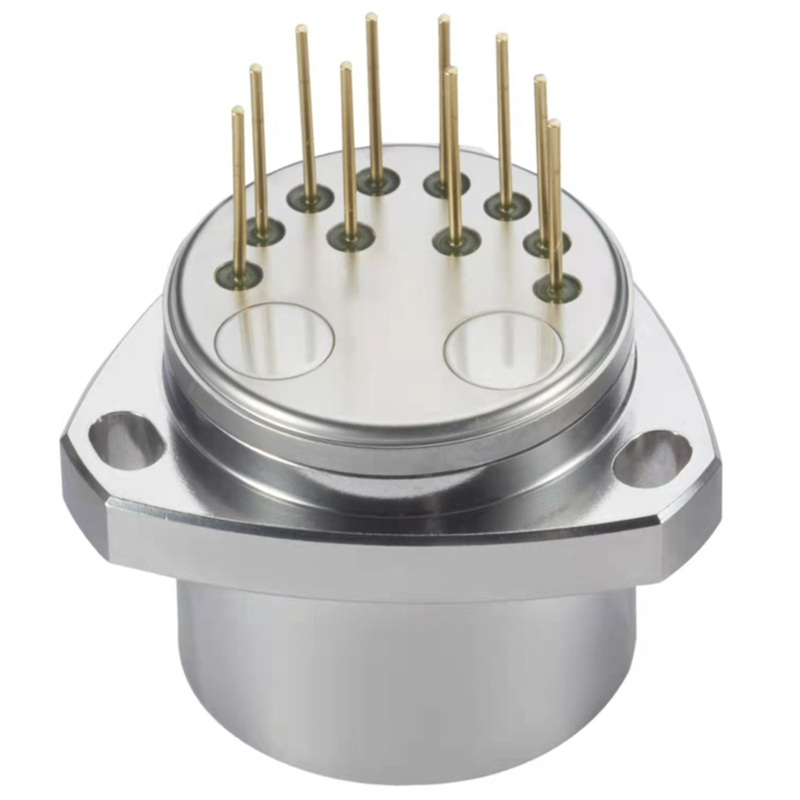

Accéléromètre de navigation JB1 accéléromètre flexible...
Accéléromètre à quartz 3 mg de biais 1 axe accéléromètre inertiel 100g accéléromètre de portée accéléromètre de navigation accéléromètre
Applications
Mesure de l'inclinaison du forage
Aéronautique Astronautique
Instruments Équipement inertiel
Caractéristiques
Résolution élevée
Haute stabilité
Haute précision
Faible puissance
Excellente capacité de surcharge
Petit volume
Faible coût
Large plage de mesure
Introduction du produit
L'accéléromètre flexible au quartz est un accéléromètre militaire de haute précision de qualité inertielle de navigation avec une excellente stabilité à long terme, une répétabilité, des performances de démarrage,Adaptabilité à l'environnement et fiabilité élevéeIl peut être utilisé pour les tests statiques et dynamiques. test, est également un capteur de vibration standard.
Le courant de sortie du produit a une relation linéaire avec la force ou l'accélération reçue,et l'utilisateur peut sélectionner une résistance d'échantillonnage appropriée par calcul pour obtenir une sortie de haute précisionUn capteur de température peut être intégré en fonction des besoins de l'utilisateur, qui peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'influence de la température ambiante.
Caractéristiques de performance
| Je ne veux pas. | Paramètres | JB01-1 | JB01-02 | JB01-03 |
| 1 | Portée | ± 50 g | ± 50 g | ± 50 g |
| 2 | Le seuil | 5 μg | 5 μg | 5 μg |
| 3 | Bias K0- Je ne sais pas.1 | ≤ ± 3 mg1 | ≤ ± 3 mg | ≤ ± 5 mg |
| 4 | Facteur d'échelle K1 | 10,05 à 1,30 mA/g | 10,05 à 1,30 mA/g | 10,05 à 1,30 mA/g |
| 5 | Coefficient de non-linéarité de deuxième ordre K2 | ≤ ± 10 μg/g2 | ≤ ± 15 μg/g2 | ≤ ± 20 μg/g2 |
| 6 | Stabilité à court terme 0g 4 heures | ≤ 10 μg | ≤ 15 μg | ≤ 20 μg |
| 7 | 1g 4 heures de stabilité à court terme | ≤ 10 ppm | ≤ 15 ppm | ≤ 20 ppm |
| 8 | Répétabilité globale du biais σK0(1 σ, 1 mois) | ≤ 10 μg | ≤ 20 μg | ≤ 30 μg |
| 9 | Répétabilité complète par facteur d'échelle σK1- Je ne sais pas.1(1 σ, 1 mois) | ≤ 15 ppm | ≤ 30 ppm | ≤ 50 ppm |
| 10 | Coefficient de non-linéarité de répétabilité globale K2- Je ne sais pas.1(1σ, 1 mois) | ≤ ± 10 μg/g2 | ≤ ± 20 μg/g2 | ≤ ± 30 μg/g2 |
| 11 | Coefficient thermique de biais (moyenne de température totale) | ≤ ± 10 μg /°C | ≤ ± 30 μg /°C | ≤ ± 50 μg /°C |
| 12 | Coefficient thermique du facteur d'échelle (moyenne de température totale) | ≤ ± 10 ppm /°C | ≤ ± 30 ppm /°C | ≤ ± 50 ppm /°C |
| 13 | Bruit (résistance d'échantillonnage 840Ω) | ≤ 5 mv | ≤ 8,4 mv | ≤ 8,4 mv |
| 14 | Fréquence naturelle | 400 à 800 Hz | 400 à 800 Hz | 400 à 800 Hz |
| 15 | Largeur de bande | 800 à 2500 Hz | 800 à 2500 Hz | 800 à 2500 Hz |
| 16 | Vibrations aléatoires | 6g ((20 à 2000 Hz) | 6g ((20 à 2000 Hz) | 6g ((20 à 2000 Hz) |
| 17 | Les effets | 100 g, 5 ms, 1/2 sin. Pour les produits chimiques: | 100 g, 5 ms, 1/2 sin. Pour les produits chimiques: | 100 g, 5 ms, 1/2 sin. Pour les produits chimiques: |
| 18 | Travailleur temporaire. | -55 à +85°C | -55 à +85°C | -55 à +85°C |
| 19 | La température de stockage. | -60 à + 120°C | -60 à + 120°C | -60 à + 120°C |
| 20 | Énergie électrique | ± 12 à ± 15 V | ± 12 à ± 15 V | ± 12 à ± 15 V |
| 21 | Consommation de courant | ≤ ± 20 mA | ≤ ± 20 mA | ≤ ± 20 mA |
| 22 | Capteur thermique | Personnalisable | Personnalisable | Personnalisable |
| 23 | Taille | F25.4X30 mm | F25.4X30 mm | F25.4X30 mm |
| 24 | Le poids | ≤ 80 g | ≤ 80 g | ≤ 80 g |
Dimension
