magnometer à température compensée d'axe du compas gyroscopique 3 d'axe de l'accéléromètre 3 d'axe d'IMU 3

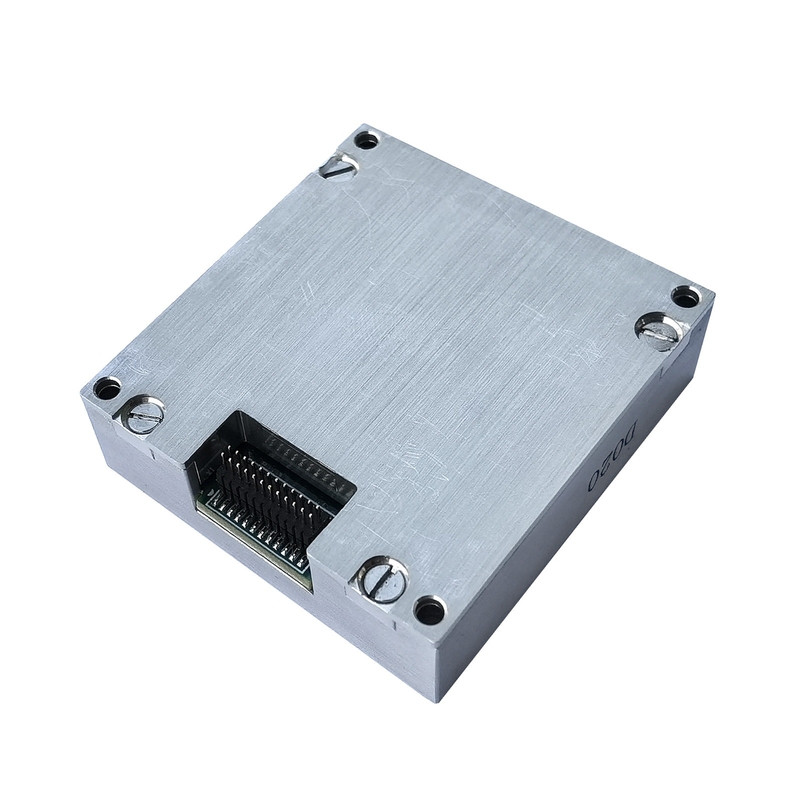

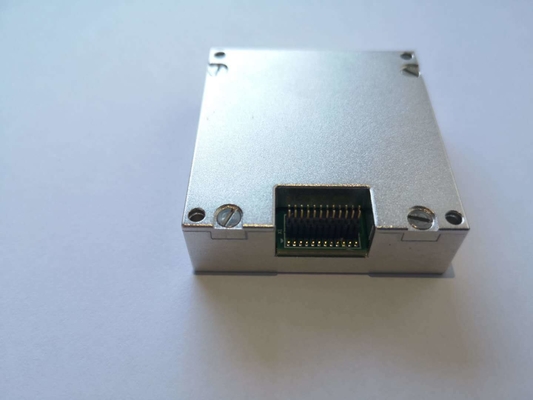

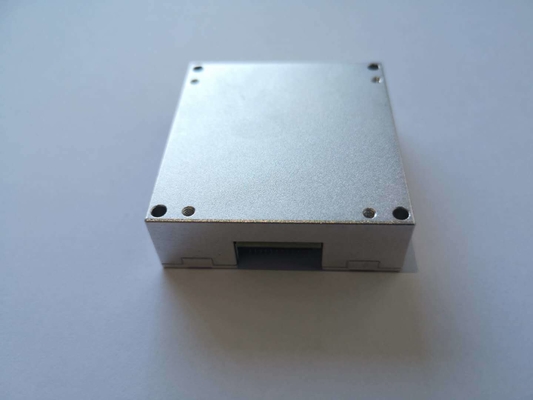

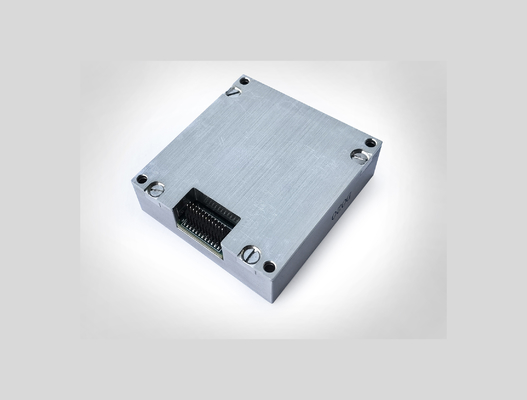

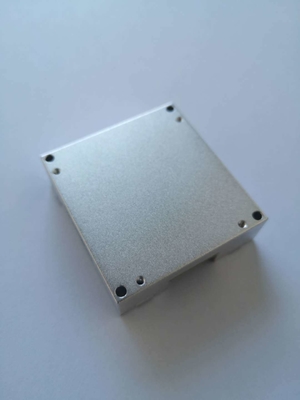

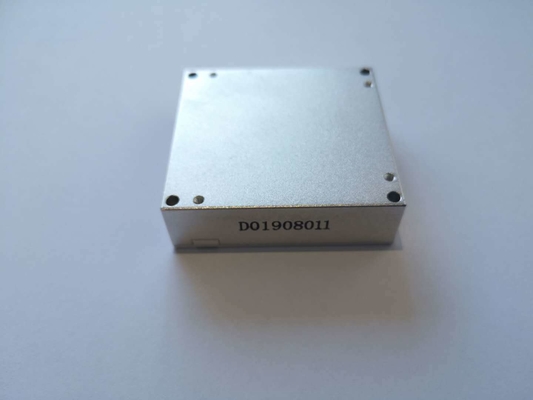

16488-C est un MEMS domestique IMU employé pour remplacer ADIS16488. La précision de produit est meilleure qu'ADIS16488. La version est facultative, la taille et l'aspect sont exactement identique, et le protocole de transmission est identique. La version est facultative, la taille et l'aspect sont exactement identique, et le protocole de transmission est identique. Il est plus commode que les utilisateurs changent, fournissant à des utilisateurs des services professionnels de personnalisation de produit.
| Paramètre | Conditions | 16488-C | ADIS16488 | unité | |
| Compas gyroscopique | Gamme de mesure dynamique | configurable | ±450 | ±480 | º/s |
| Instabilité polarisée | Allan | 3,5 | 5,1 | º/h | |
| stabilité de polarisation | 1s, RMS | 30 | / | º/h | |
| polarisation dans la pleine température ambiante | -40℃~85℃, 10s, RMS | 0,02 | / | º/s | |
| Marche aléatoire | 1б | 0,25 | 0,26 | º/√h | |
| répétabilité de polarisation | 1б | 35 | / | º/h | |
| bruit de sortie | Aucun filtrage, RMS | 0,09 | 0,135 | º/s | |
| Répétabilité de facteur de proportionnalité | 1б | 0,02 | 1,0 | % | |
| Coefficient de température de facteur de proportionnalité | -40℃~85℃, 1б | 5 | ±35 | ppm/°C | |
| Le facteur de proportionnalité est non linéaire | FS=450º/s | 0,008 | 0,01 | %FS | |
| largeur de bande (- 3dB) | 330 | 330 | Hertz | ||
| Accéléromètre | Gamme de mesure dynamique | Configurable (±40 maximum) | ±20 | ±18 | g |
| stabilité de polarisation | Erreur d'Allan | 0,005 | / | magnésium | |
| polarisation dans la pleine température ambiante | -40℃~85℃, 10s, RMS | 0,5 | 16 | magnésium | |
| Marche aléatoire | 1б | 0,01 | 0,029 | m/s/√h | |
| Instabilité polarisée | 1б | 0,16 | / | magnésium | |
| bruit de sortie | Aucun filterin, RMS | 1 | / | magnésium | |
| Répétabilité de facteur de proportionnalité | 1б | 0,01 | 0,5 | % | |
| le facteur de proportionnalité est non linéaire | FS=10g | 0,002 | 0,1 | %FS | |
| largeur de bande (- 3dB) | 330 | 330 | Hertz | ||
| Interconnexion | 0,18 | / | % | ||
| Magnétomètre | Gamme de mesure dynamique | ±2.5 | ±2.5 | gauss | |
| La sensibilité | 0,1 | 0,1 | mgauss/LSB | ||
| non-linéarité | 0,5 | 0,5 | %FS | ||
| Baromètre | Chaîne de pression | 1100 | 1100 | mbar | |
| sensibilité | 6,1 × 10-7 | 6,1 × 10-7 | mbar/LSB | ||
| Erreur totale | 4,5 | 4,5 | mbar | ||
| L'erreur relative | 2,5 | 2,5 | mbar | ||
| non-linéarité | 0,1 | 0,1 | %FS | ||
| Interface de communication | 1 manière SPI | Fréquence du signal d'horloge d'entrée | 15 | 15 | Mégahertz |
| 1 manière UART | Baudrate | 230,4 | / | Kbps | |
| 1 manière PEUT | / | Kbps | |||
| Caractéristiques électriques | tension | C.C | 3,3 (or5) ±10% | V | |
| Puissance | 0,6 | 1 | W | ||
| vague d'ondulation | Pp | 100 | système mv | ||
| Environnement | temp travaillant. | extensible | 85 | ℃ | |
| Temp de magasin | 85 | ℃ | |||
| vibration | 10~2000Hz, 6.06g | ||||
| impact | 5000g, 0.1ms | ||||
