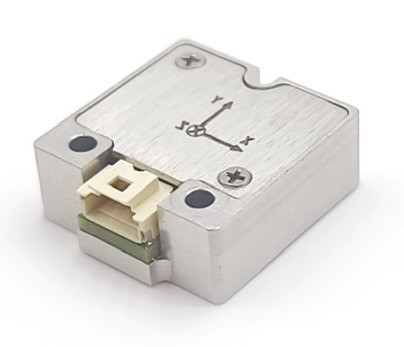

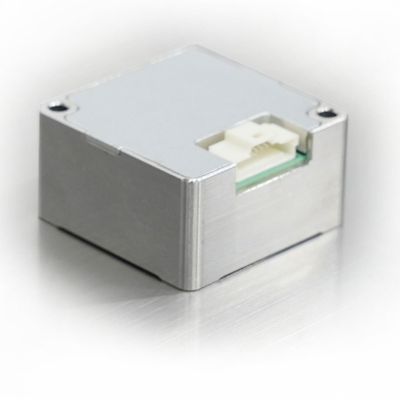

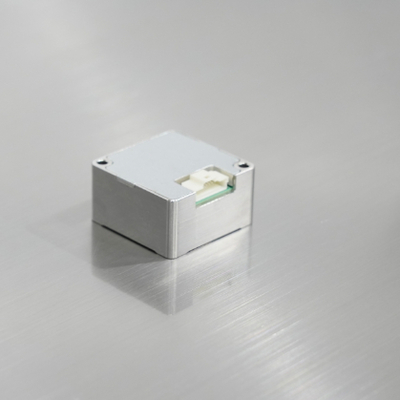

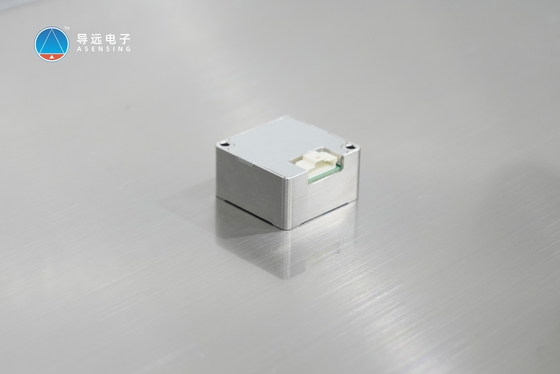

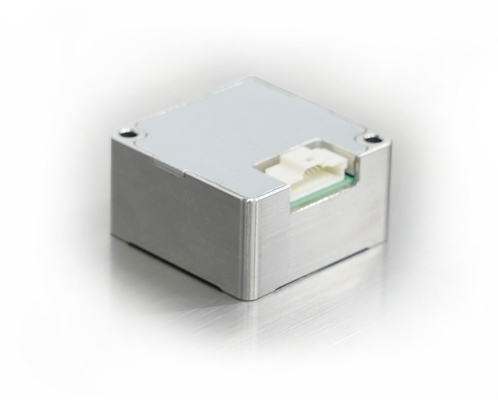

Compas gyroscopique d'accéléromètre d'IMU

Système de navigation par inertie compact et léger

Nom De Marque:	Firepower
Numéro De Modèle:	Le produit doit être présenté sous forme d'une couche d'eau.
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Gyroscopie de l'IMU pour drones

gyro Stabilité de biais zéro:

Le système de mesure de la température doit être conforme à l'état d'urgence de l'appareil.

Chaîne de compas gyroscopique:

±500º/s

Accéléromètre à partialité zéro:

0.5mg

Chaîne d'accéléromètre:

± 16 g

Température de fonctionnement:

-40~+80℃

Vibration:

20 à 2000 Hz

Largeur de bande:

200HZ

Détails d'emballage:

éponge + boîte

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Capteur d'inertie IMU compact

Capteur d'inertie du UAV

Capteur d'inertie IMU de faible poids

Description du produit

Système de navigation par inertie compact et léger

Description du produit

Le GI200G-B0-IMU est une unité de mesure inertielle (IMU) basée sur la technologie de microtraitement (MEMS), avec un gyroscope MEMS haute performance et un accéléromètre MEMS intégrés,produisant 3 vitesses angulaires et 3 accélérations.

GI200G-B0-IMU a une grande fiabilité et une forte adaptabilité environnementale.chercheur et autres champs.

Principaux domaines d'application

UAV tactiques et industriels
Des munitions intelligentes
Le chercheur
Conduite automatique
Stabilisez la plateforme.

Principales fonctions

Pour les appareils à commande numérique:
1. une plage de mesure dynamique de ± 500o/s (MAX:± 2000 °/s);
2. Stabilité de biais zéro: 10 °/h (GJB, 10 s), 2,0 °/h (ALLAN);
Accéléromètre numérique triaxiale:
1. une plage de mesure dynamique de ± 16 g (MAX:± 200 g);
2. Stabilité à partialité zéro: 0,5 mg (GJB, 10 s), 0,1 mg (ALLAN);
Pour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique doit être supérieure ou égale à:
précision garantie dans toute la plage de température (-40 °C ~ 80 °C): algorithme intégré d'étalonnage et de compensation de température à haute performance;
Appareils pour le traitement des déchets ou des déchets
Interface UART à un canal

Indicateurs techniques

Paramètre			Conditions d'essai	Valeur typique	Unité
Vitesse angulaire	Portée		Disque tournant	50,010,002,000	°/s
	Zéro biais	Stabilité	moyenne de 10 s, + 70 °C, + 20 °C, -40 °C	10	°/h
		Stabilité	Variance Allan, + 20 °C	2	°/h
		Variation totale de température sans biais	-40 °C ~ + 70 °C, 1 °C/min, moyenne de 10 s, 1σ	± 0.05	°/s
		Zéro biais	Plage de biais zéro	± 0.1	°/s
	Facteur d'échelle	Non linéaire	+20°C	0.01	% FS
	Facteur d'échelle	Facteur d'échelle de précision	Modification du cycle de vie, essais accélérés	0.2	% FS
	Définition de l'accélération			8	°/h/g
	Largeur de bande		3 dB	200	Hz
	Délai de traitement des données		À l'exclusion du temps de transmission	< 5	ms
Accélération	Portée			16,200	g
	Zéro biais	Stabilité	moyenne de 10 s, + 70 °C, + 20 °C, -40 °C	0.5	mg
		Stabilité	Variance Allan, + 20 °C	0.1	mg
		Variation totale de température sans biais	-40 °C ~ + 70 °C, variation de 1 °C/min	1	mg
		Zéro biais	Plage de biais zéro	5	mg
	Facteur d'échelle	Répétabilité des démarrages successifs	+70°C, +20°C, -40°C	100	en ppm
		Non linéaire	+20°C	0.02	% FS
		Facteur d'échelle de précision	Modification du cycle de vie, test accéléré à la place	0.3	% FS
	Largeur de bande		3 dB	200	Hz
Heure de début			Temps entre l'allumage et la sortie des données valides	500	ms
3 axes gyroscopiques et 3 axes d'accélération			+70°C, +20°C, -40°C	0.05	- Je ne sais pas.
Le degré de non-orthogonalité entre deux axes			+70°C, +20°C, -40°C	0.05	- Je ne sais pas.
Dimensions globales			LxWxH	22.4 × 24 × 9	mm
Le poids				10	g
Énergie électrique				5 ± 0.5	V
Ressort			Je ne sais pas.	100	MV
Consommation d'électricité				0.5	W
Environnement d'utilisation			Température de fonctionnement	-40 à +80	°C
			Température de stockage	-45 à +85	°C
			Les effets	1000 g,0.5 secondes
			Vibration	20 à 2000 Hz,
			Vibration	6.06g
Taux de mise à jour des communications			UART à une chaîne	500 (par défaut)	Hz
Taux de mise à jour des communications			UART à une chaîne	1000 (maximum)	Hz
Taux de communication en baud			UART à une chaîne	460.8 (par défaut)	par seconde
Taux de communication en baud			UART à une chaîne	921.6 (maximum)	par seconde
La fiabilité			Résultats de l'enquête	20000	h
La fiabilité			Temps de travail continu	120	h

Interface électrique

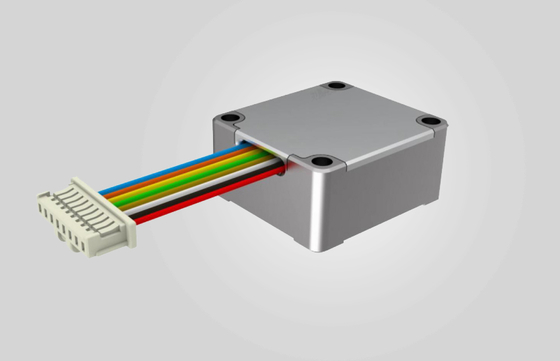

Le GI200G-B0-IMU adopte un connecteur domestique 6PIN avec fonction de verrouillage pour l'interconnexion.

Modèle d'interface: A1008 WR-S-6P, le terminal d'accouplement recommandé est A1008H-6P + A1008-T/G ou 5013300600 (6p) + 5013340000.

Système de navigation par inertie compact et léger 0

Dimension du produit

L22.4 mm x W24 mm x H9 mm ((L x W x H))
