Compas gyroscopique d'accéléromètre d'IMU

Accéléromètre IMU Gyro avec une grande adaptabilité environnementale pour les drones tactiques et industriels

Nom De Marque:	Firepower
Numéro De Modèle:	L'UIM200J
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	L/C,T/T
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Chaîne de compas gyroscopique:

±500°/s

gyro Stabilité de biais zéro:

4°/h

Autonomie acc:

± 16 g

Stabilité du biais de l'accéléromètre:

0.2 mg (ALLAN)

Interface de communication:

Un canal RS422

Largeur de bande:

200HZ

Le poids:

≤ 45 g

Taille:

44.8*38.6*13.5 mm

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Accéléromètre de l' UAV industriel

UAV tactique IMU Accéléromètre Gyro

Une grande adaptabilité environnementale

Description du produit

Accéléromètre IMU Gyro avec une grande adaptabilité environnementale pour les drones tactiques et industriels

Description du produit

L'IMU200J est une unité de mesure inertielle (IMU) basée sur la technologie de microtraitement (MEMS), dotée d'un gyroscope MEMS haute performance et d'un accéléromètre MEMS,produisant 3 vitesses angulaires et 3 accélérations.
L'IMU200J a une fiabilité élevée et une forte adaptabilité environnementale.
largement utilisés dans les drones tactiques et industriels, les munitions intelligentes, les chercheurs et autres domaines.

Ses principaux domaines d'application sont les suivants:

* UAV tactique et industriel
Des munitions intelligentes
* Chercheur

Fonction principale

1. gyroscope numérique à trois axes:

1 Plage de mesure dynamique:± 500o/s
②Stabilité à zéro biais: 1°/h

2Accéléromètre numérique triaxiale:
①Plage de mesure dynamique:± 16 g
2 Stabilité à biais zéro: 0,07 mg (ALLAN);

3. haute fiabilité: MTBF > 20000h;
4. Précision garantie dans toute la plage de température (-40 oC ~ 70 oC):
un algorithme intégré d'étalonnage et de compensation de température à haute performance;
5. Convient au travail dans des conditions de fortes vibrations;
6. Interface 1 canal UART, 1 canal SPI, 1 canal CAN.

Paramètres techniques

Paramètre		Conditions d'essai	Valeur typique	Unité
Le gyro	Plage de mesure dynamique	-	± 500	Les autres
	Stabilité de biais zéro	Variance Allan (plage de 500 °/s, température normale)	4	le nombre de jours
	Stabilité de biais zéro	moyenne de 10 s (-40 oC ~ + 80 oC, température constante)	20	le nombre de jours
	Zéro biais	Plage de biais zéro	≤ ± 0.1	Les autres
		Variation de biais nulle sur toute la plage de température (moyenne de 1 s)	± 0.07	Les autres
		Répétabilité zéro biais	0.012	Les autres
		Effets de l'accélération linéaire sur le biais	0.002	o/s/g
	Facteur d'échelle	Facteur d'échelle de précision	0.2	% FS
	Facteur d'échelle	Facteur d'échelle non linéaire	0.05	% FS
	Résolution		0.005	°/s
	Marche aléatoire angulaire	-	0.06	°/√ heure
	Largeur de bande	-	220	Hz
Accéléromètre	Plage de mesure dynamique	-	± 16	g
	Stabilité de biais zéro	Variance d'Alan (plage de 16 g, température normale)	0.2	mg
	Stabilité de biais zéro	moyenne de 10 s (-40 oC ~ + 80 oC, température constante)	1	mg
	Zéro biais	Plage de biais zéro	±2	mg
		Variation zéro biais sur toute la plage de température	±2	mg
		Démarrer la répétabilité	0.2	mg
	Facteur d'échelle	Facteur d'échelle de précision	0.2	%
	Facteur d'échelle	Facteur d'échelle non linéaire	0.05	% FS
	La vitesse est aléatoire	-	0.08	M/s/√h
	Largeur de bande	-	200	Hz
Interface de communication	1 ligne SR422	Taux de baud	460.8	fréquences de fréquence
Caractéristiques électriques	Voltage	-	5 ± 0.5	V
	Consommation d'électricité	-	1.5	W
	Ressort	P-P	150	MV
Caractéristiques structurelles	Taille	-	44.8x38.6x13. Je vous en prie.5	mm
Caractéristiques structurelles	Le poids	-	45 ± 1	g
Environnement d'utilisation	Température de fonctionnement	-	-40 à 80	oC
	Température de stockage	-	-45 à 85	oC
	Vibration	-	20 à 2000 Hz,6.06g
	Les effets	-	1000 g,0.5 secondes
La fiabilité	Résultats de l'enquête	-	20000	h
La fiabilité	Temps de travail continu	-	120	h

Le dessin de contour

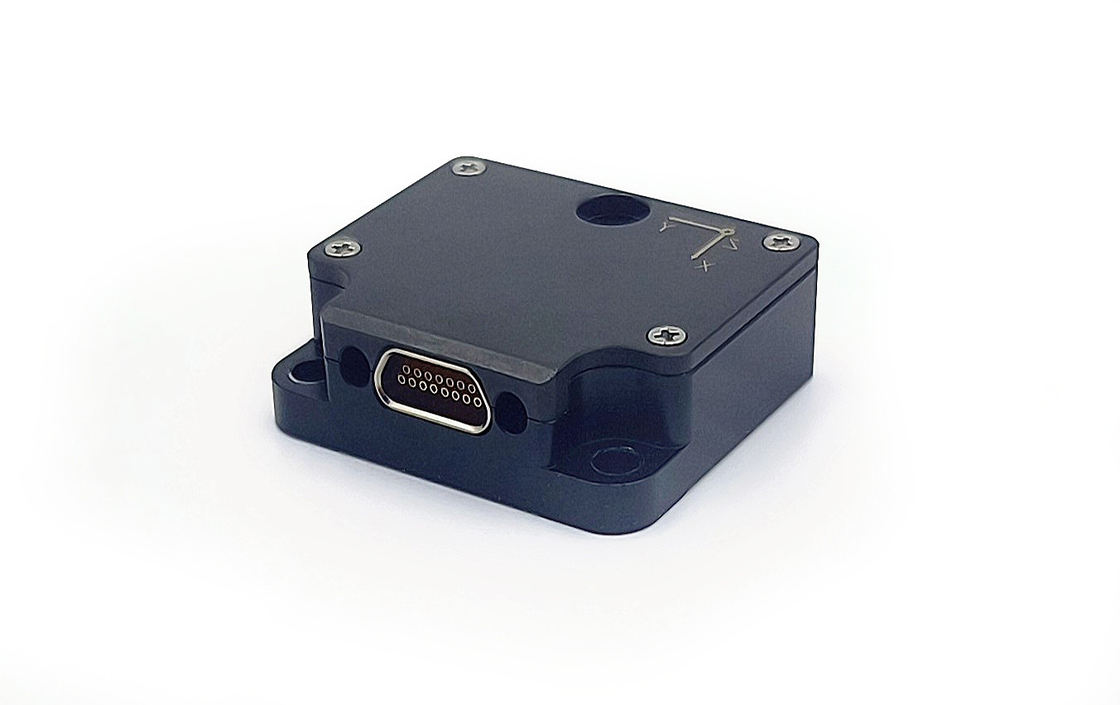

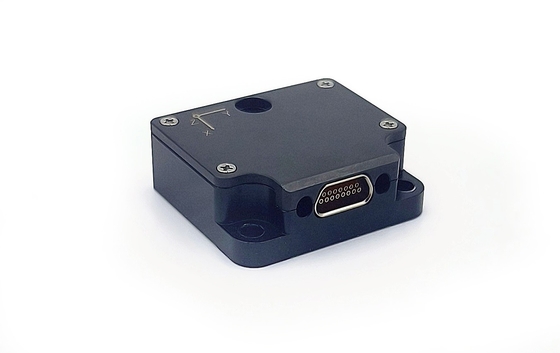

Photo détaillée
