Système de navigation inertielle à sortie de données à haute fréquence avec une précision de direction de 0,1°

Name: Système de navigation inertielle à sortie de données à haute fréquence avec une précision de direction de 0,1°
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	INS100E
Nombre De Pièces:	1
Conditions De Paiement:	L / C, T / T
Capacité à Fournir:	1000

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Précision:

0.1°

Tenue de cap:

0,2°/min

Précision d'attitude:

0.1°

Stabilité du biais du gyroscope:

4°/h

stabilité de polarisation de CRNA:

0.2 mg

Interface de communication:

Résistance à la combustion

Taille:

80 mm × 53 mm × 23 mm

Poids:

≤150g

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

1000

Mettre en évidence:

Simulateur de mouvement d'axe de l'affichage numérique 3

Simulateur de mouvement de 3 axes de grande précision

Degré de liberté de simulateur de mouvement de 3 axes

Description du produit

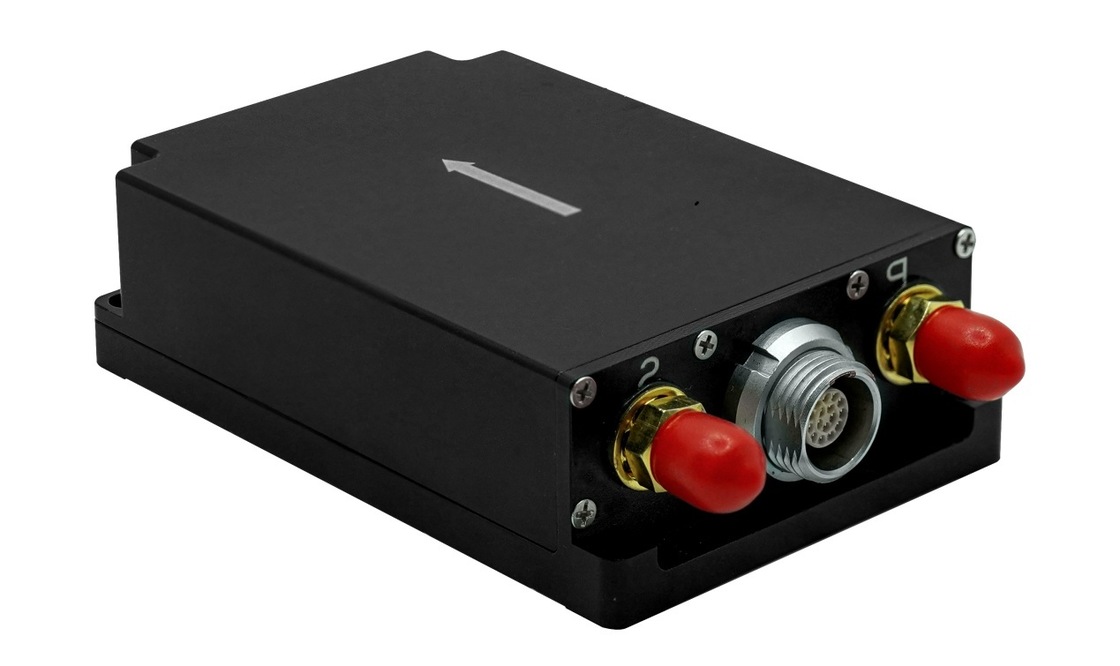

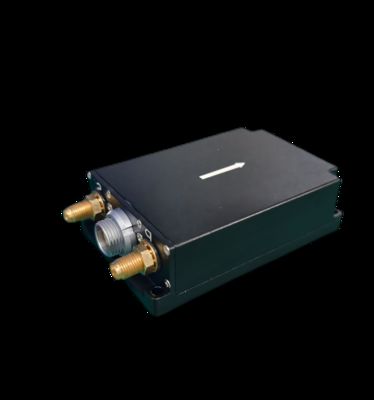

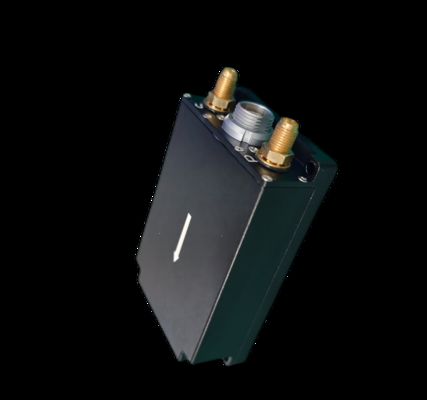

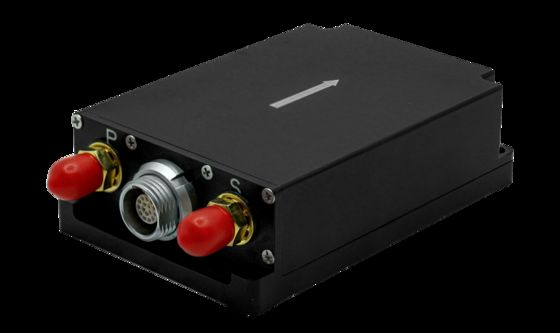

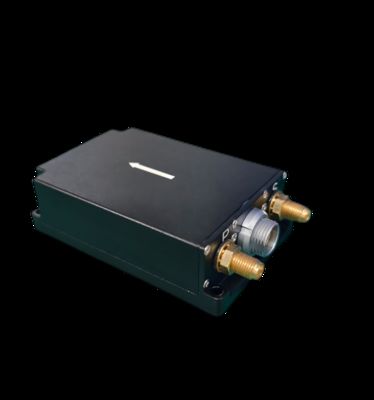

Système de navigation inertielle à sortie de données à haute fréquence avec une précision de direction de 0,1°

Le système de navigation intégré INS100E est doté d'un gyroscope MEMS hautement performant et d'une technologie d'accéléromètre.Il traite les données internes du GNSS grâce à des algorithmes de fusion multi-capteurs et de solutions de navigation intégrées, maintenant une capacité de navigation inertielle à court terme lors de la perte de signal GNSS.

Conçu pour une fiabilité élevée et une adaptabilité environnementale exceptionnelle, ce système prend en charge diverses applications, y compris les véhicules sans pilote industriels, les navires maritimes, la communication en mouvement,la cartographie, et des plates-formes de stabilisation grâce à des configurations logicielles personnalisables.

Fonctions essentielles

Navigation intégrée à l'aide de données internes de navigation par satellite
Données de sortie sur la pente, le roulement, la direction, la position, la vitesse et le temps
Maintient la sortie de navigation par inertie pendant la perte de signal GNSS
Fonction de maintien de la précision à court terme

Caractéristiques de performance

Paramètre	Spécification (RMS)	Les notes
Précision de la trajectoire	0.1°	GNSS valide
Titre détenu	0.2°/min	Échec du GNSS
Précision de l'attitude	0.1°	La valeur de l'échantillon est la valeur de l'échantillon.
Maintien de l' attitude	0.2°/min	Échec du GNSS
Précision de positionnement (horizontale)	1.5m; 1cm+1ppm	Point unique L1/L2; différentiel
Précision de positionnement (élévation)	2.5m; 2cm+1ppm	Point unique L1/L2; différentiel
Détention de position	20m	Échec du GNSS (60s)
Précision de la vitesse horizontale	0.1m/s	La valeur de l'échantillon est la valeur de l'échantillon.
Portée du gyroscope	± 500°/s
Stabilité du gyroscope à zéro biais	4°/h	Variance Allan
Plage d'accéléromètre	± 16 g	Personnalisable à 200 g
Stabilité de l'accéléromètre à zéro biais	0.2 mg	Variance Allan
Démarrage à froid du satellite	< 30 secondes	Environnement ouvert
Démarrage à chaud du satellite	5 secondes	Environnement ouvert

Spécifications techniques

Catégorie	Spécification
Type de récepteur	Le système de navigation est équipé d'un système d'observation de l'air (GPS) de type BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5.
Interfaces de communication	2* RS232, 1* RS422
Voltage d'entrée	9 à 36VDC
Consommation d'électricité	≤ 3 W

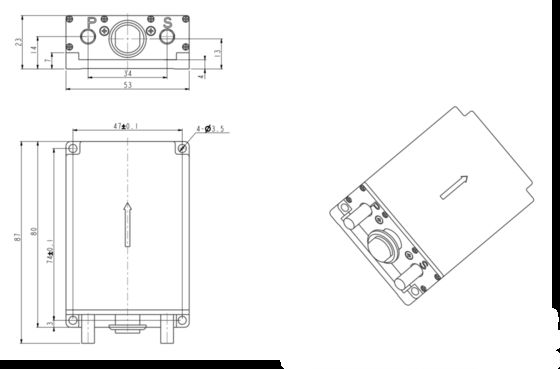

Les dimensions	80 mm * 53 mm * 23 mm
Le poids	≤ 150 g
Température de fonctionnement	-40°C à +60°C
Température de stockage	-45°C à +65°C
Résistance aux vibrations	20 à 2000 Hz, 6,06 g
Résistance aux chocs	30 g, 11 secondes
Classement de protection	Pour la protection contre la corrosion
Résultats de l'enquête	30, 000 heures
Vie de service	> 15 ans

Note: la validité du GNSS nécessite un alignement dynamique d'une antenne unique ou une ligne de base de 2 m d'une double antenne.
