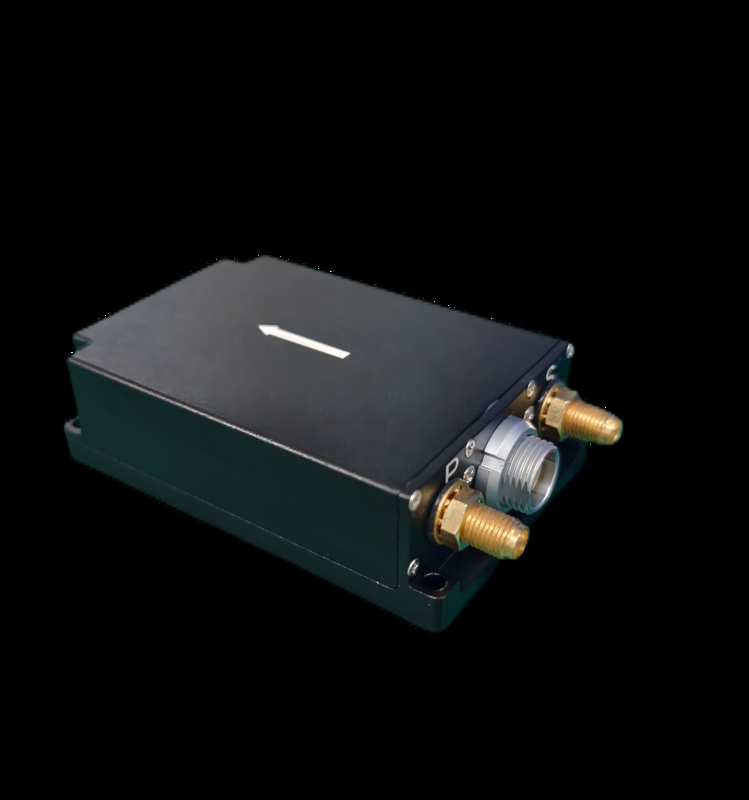

Système de navigation inertielle de qualité industrielle pour la robotique

Name: Système de navigation inertielle de qualité industrielle pour la robotique
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: INS100E
Price: 5,000.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	INS100E
Nombre De Pièces:	1
Conditions De Paiement:	T / t, l / c
Capacité à Fournir:	1000pcs

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Précision:

0.1°

Précision d'attitude:

0.1°

Précision de positionnement:

1.5m;1cm+1ppm

Précision de la vitesse horizontale:

0,1 m / s

Chaîne de gyroscope:

±500°/s

stabilité de polarisation nulle:

4°/h

Chaîne d'accéléromètre:

± 16 g

Interface de communication:

RS232/RS422

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

1000pcs

Mettre en évidence:

Quatre plaque tournante d'axe de l'axe 3

Précision de plaque tournante de 3 axes haute

Contrôle multiple de plaque tournante de 3 axes

Description du produit

Système de navigation inertielle de qualité industrielle pour la robotique

Aperçu

Le système de navigation intégré INS100E est doté d'un gyroscope et d'un accéléromètre MEMS haute performance, capables de recevoir des données GNSS internes pour la fusion multi-capteurs et les solutions de navigation intégrées. Le système maintient une capacité de navigation inertielle à court terme pendant les interruptions GNSS.

Avec une grande fiabilité et une forte adaptabilité environnementale, ce produit peut être configuré avec différents logiciels pour diverses applications, notamment les véhicules industriels sans pilote, les drones, les navires marins, les communications en mouvement, la cartographie et les plateformes de stabilisation.

Fonctions principales

Effectue une navigation intégrée à l'aide des données de navigation par satellite internes
Sorties de tangage, de roulis, de cap, de position, de vitesse et d'informations temporelles
Maintient la sortie de navigation inertielle en cas de perte de signal satellite
Fournit un maintien de la précision de la navigation à court terme

Spécifications de performance

Projet	Métrique (RMS)	Remarque
Précision du cap	0,1°	GNSS valide
Maintien du cap	0,2°/min	Panne GNSS
Précision de l'attitude	0,1°	GNSS valide (Point unique L1/L2, RTK)
Maintien de l'attitude	0,2°/min	Panne GNSS
Précision de positionnement (Horizontal)	1,5 m ; 1 cm+1 ppm	GNSS valide ; RTK (Point unique L1/L2 ; Différentiel)
Précision de positionnement (Élévation)	2,5 m ; 2 cm+1 ppm	GNSS valide ; RTK (Point unique L1/L2 ; Différentiel)
Maintien de la position	20 m	Panne GNSS (Déverrouillé pendant 60 s)
Précision de la vitesse horizontale	0,1 m/s	GNSS valide (Point unique L1/L2, RTK)
Plage de mesure du gyroscope	±500°/s
Stabilité du biais zéro du gyroscope	4°/h	Variance d'Allan
Plage de mesure de l'accéléromètre	±16g	Personnalisable à 200g
Stabilité du biais zéro de l'accéléromètre	0,2 mg	Variance d'Allan
Démarrage à froid de la carte satellite	<30 secondes	Environnement ouvert
Démarrage à chaud de la carte satellite	5 secondes	Environnement ouvert
Types de récepteurs	BDS B1I/B2I/B3I, GPS L1C/A/L2P(Y)/L2C/L5, GLONASS G1/G2, Galileo E1/E5a/E5b, QZSS L1/L2/L5

Spécifications techniques

Catégorie	Spécification
Interface de communication	RS232 (2 voies), RS422 (1 voie)
Tension	9-36VDC
Consommation d'énergie	≤3W
Ondulation	100 mV (P-P)
Dimensions	80 mm × 53 mm × 23 mm
Poids	≤150g
Température de fonctionnement	-40℃ à +60℃
Température de stockage	-45℃ à +65℃
Résistance aux vibrations	20-2000Hz, 6.06g
Résistance aux chocs	30g, 11ms
Indice de protection	IP65
MTBF	30 000 heures
Durée de vie	>15 ans
Fonctionnement continu	>24 heures

Remarque : Ligne de base effective de 2 m d'antenne double, ou alignement dynamique d'antenne unique Système de navigation inertielle de qualité industrielle pour la robotique 0
