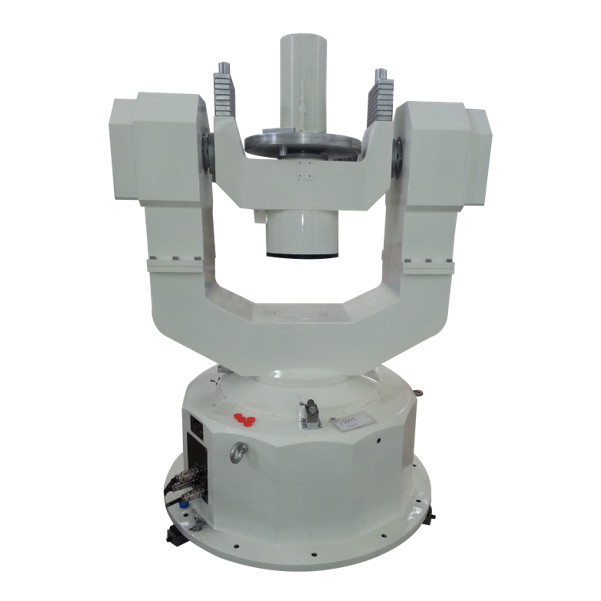

30kg la plaque tournante d'axe de la charge utile 3 précise pour l'Institut central des statistiques calibrent et examinent

simulateur précis de mouvement de plaque tournante de la charge utile 30kg le haut pour l'Institut central des statistiques calibrent et examinent

2 index techniques principaux

2,1 poids de charge : 30 kilogrammes

2,2 taille de charge : diamètre 500 millimètres de × 500 millimètres ;

2,3 structure mécanique de table : UUT

2,4 intersection gyroscopique : à moins de la boule de rayon de 0.25mm (garantie de usinage)

2,5 exactitude de rotation d'inclination : ″ de roulement du ± 5

″ Du ± 5 de lancement

Soutenant le ″ du ± 5

2,6 Perpendicularity de trois haches : ″ du ± 5 d'axe de petit pain et d'axe de lancement

2,7 positionnement de l'exactitude de la position angulaire gyroscopique : ″ du ± 6

2,8 résolution de la mesure gyroscopique de position angulaire : 0,36 ″

2,9 gamme gyroscopique de rotation : continu gyroscopique

2,10 gamme de taux angulaire : ± 0,001 °/s | 400 °/s de petit pain

± 0,001 °/s | 400 °/s de lancement

± 0,001 °/s-200 °/s d'azimut

2,11 exactitude de taux angulaire : 5 × 10^-5 (moyenne de 360 °)

5 × 10^-4 (moyenne de 10 °)

5 × 10^-3 (1 moyenne de °)

2,12 stabilité de taux angulaire : 5 × 10^-5 (moyenne de 360 °)

5 × 10^-4 (moyenne de 10 °)

5 × 10^-3 (1 moyenne de °)

2,13 accélération angulaire maximum : petit pain 200 °/s2

Lancement 200 °/s2

Rapport de 100 °/s2

2,15 interface de simulation

Avec la fonction de simulation numérique, interface de communication RS-232, vitesse baud à déterminer.

2,16 bague collectrice conductrice (TBD)

La boucle est une boucle commune, où :

Anneau de puissance : 28 V, 10 A ;

Résistance de contact de bague collectrice : 0.005Ω (statique), 0.01Ω (dynamique).

2,17 alimentation d'énergie

A) À quatre fils triphasé, 380V ± 10%, 50 hertz de ± 3%

B) Monophasé, 220V ± 10%, 50HZ ± 3%

2,18 conditions de travail

A) Température de fonctionnement : 20 ℃ du ± 10 ;

B) Hygrométrie : ≤ 50% (℃ 30) ;

C) Fondre la résistance du fil de masse est moins que 2Ω ;

D) avec la base séismique d'isolement ;

E) Il n'y a aucune perturbation électromagnétique forte autour.
