Capteur de vibration de navigation de l'Institut central des statistiques IMU, accéléromètre à inertie de flexure de quartz

Capteur de vibration de navigation de l'Institut central des statistiques IMU, accéléromètre à inertie de flexure de quartz

Nom De Marque:	Firepower
Numéro De Modèle:	JB11
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Fonction:

épreuve de vibration

K0/K1 polarisé:

≤±3mg

Le seuil:

5 μg

Facteur de proportionnalité k1:

1.05~1.30 mA/g

Coefficient K2 de non-linéarité du second degré:

≤±10μg /g2

Le poids:

≤80g

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/month

Mettre en évidence:

Capteur de vibration de navigation d'Institut central des statistiques

Accéléromètre de flexure de quartz d'IMU

Transducteur d'accélération pour l'Institut central des statistiques IMU

Description du produit

Capteur de vibration de navigation INS IMU, accéléromètre à flexion en quartz inertiel

Aperçu du produit

L'accéléromètre flexible en quartz est un accéléromètre de navigation inertielle de qualité militaire de haute précision, avec une stabilité à long terme, une répétabilité, des performances de démarrage, une adaptabilité environnementale et une fiabilité exceptionnelles. Adapté aux tests statiques et dynamiques, il sert de capteur de vibration standard.

Le courant de sortie du produit maintient une relation linéaire avec la force ou l'accélération appliquée. Les utilisateurs peuvent sélectionner des résistances d'échantillonnage appropriées pour obtenir une sortie de haute précision. Un capteur de température intégré en option permet de compenser les valeurs de décalage et les facteurs d'échelle afin de minimiser les effets de la température ambiante.

Principales spécifications

Attribut	Valeur
Fonction	test de vibration
Biais K0/K1	≤±3mg
Seuil	5μg
Facteur d'échelle K1	1.05~1.30 mA/g
Coefficient de non-linéarité du second ordre K2	≤±10μg /g2
Poids	≤80g

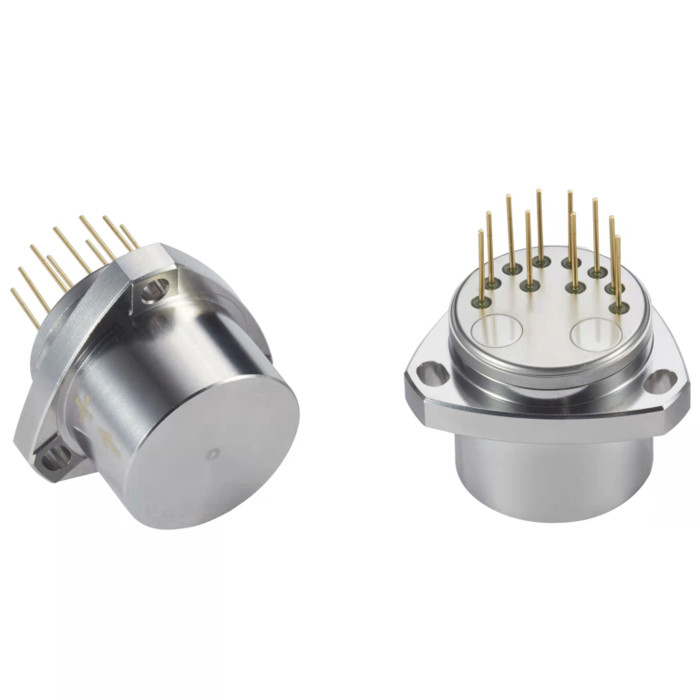

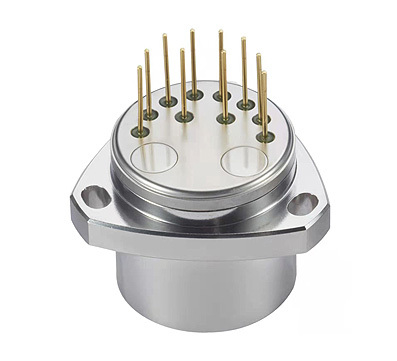

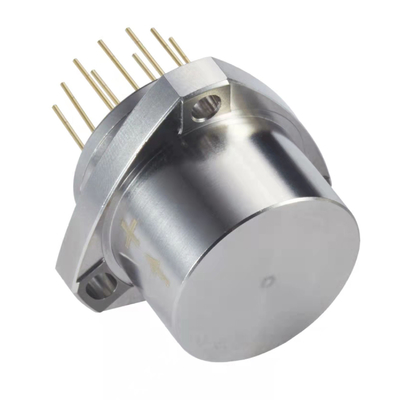

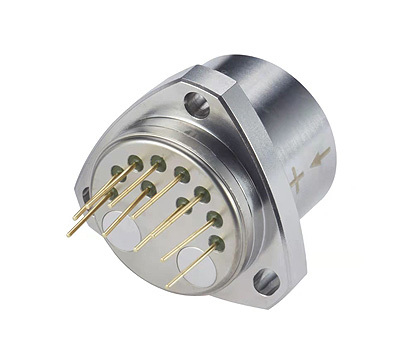

Image du produit

Caractéristiques de performance

N°	Paramètres	JB01-1	JB01-02	JB01-03
1	Plage	±50g	±50g	±50g
2	Seuil	5μg	5μg	5μg
3	Biais K0/K1	≤±3mg	≤±3mg	≤±5 mg
4	Facteur d'échelle K1	1.05~1.30 mA/g	1.05~1.30 mA/g	1.05~1.30 mA/g
5	Coefficient de non-linéarité du second ordre K2	≤±10μg /g2	≤±15μg /g2	≤±20μg /g2
6	Stabilité à court terme 0g 4 heures	≤10 μg	≤15 μg	≤20 μg
7	Stabilité à court terme 1g 4 heures	≤10 ppm	≤15 ppm	≤20 ppm
8	Répétabilité globale du biais σK0 (1σ,1 mois)	≤10 μg	≤20 μg	≤30 μg
9	Répétabilité globale du facteur d'échelle σK1/K1 (1σ,1 mois)	≤15ppm	≤30 ppm	≤50 ppm
10	Répétabilité globale du coefficient de non-linéarité K2/K1(1σ, 1 mois)	≤±10 μg /g2	≤±20 μg /g2	≤±30 μg /g2
11	Coefficient thermique de biais (moyenne pleine température)	≤±10 μg /℃	≤±30 μg /℃	≤±50 μg /℃
12	Coefficient thermique du facteur d'échelle (moyenne pleine température)	≤±10 ppm /℃	≤±30 ppm /℃	≤±50 ppm /℃
13	Bruit (résistance d'échantillonnage 840Ω)	≤5mv	≤8.4mv	≤8.4mv
14	Fréquence naturelle	400~800 Hz	400~800 Hz	400~800 Hz
15	Bande passante	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Vibration aléatoire	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
17	Impact	100g,5ms,1/2sin	100g,5ms,1/2sin	100g,5ms,1/2sin
18	Température de fonctionnement	-55~+85℃	-55~+85℃	-55~+85℃
19	Température de stockage	-60~+120℃	-60~+120℃	-60~+120℃
20	Alimentation	±12~±15V	±12~±15V	±12~±15V
21	Consommation de courant	≤±20mA	≤±20mA	≤±20mA
22	Capteur thermique	Personnalisable	Personnalisable	Personnalisable
23	Taille	Ф25.4X30mm	Ф25.4X30mm	Ф25.4X30mm
24	Poids	≤80g	≤80g	≤80g

Applications

Mesure de l'inclinaison de forage
Aéronautique Astronautique
Instruments Équipement inertiel

Principales caractéristiques

Haute résolution
Haute stabilité
Haute précision
Faible consommation d'énergie
Excellente capacité de surcharge
Taille compacte
Rentable
Large plage de mesure
