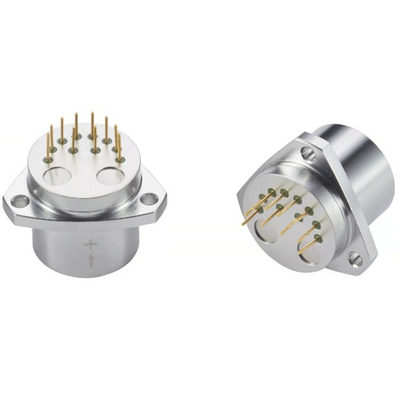

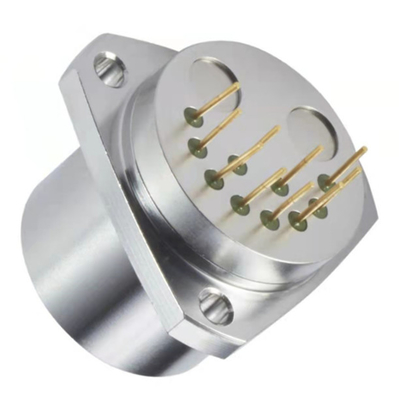

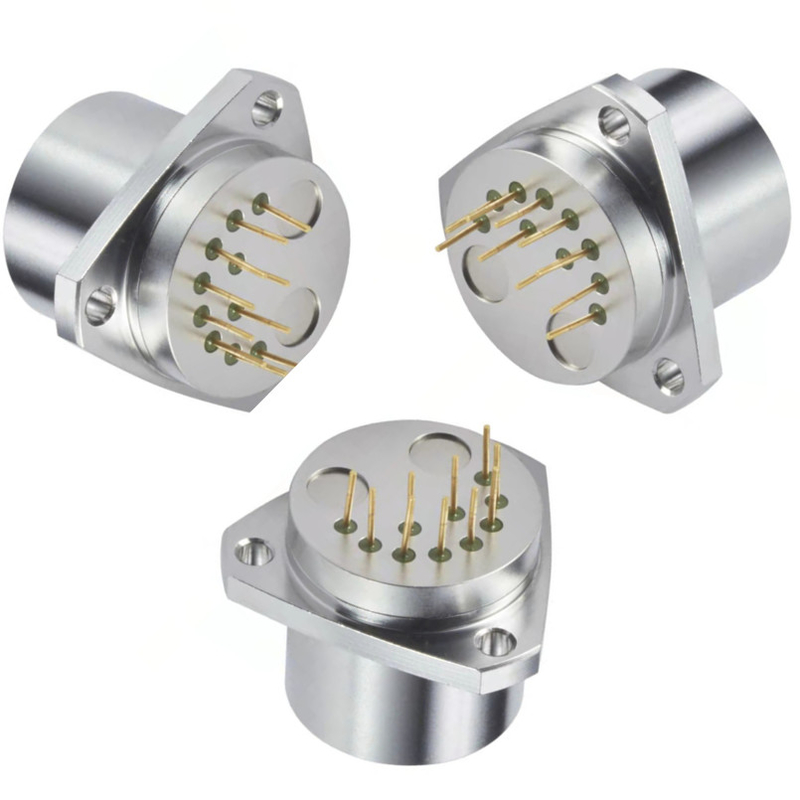

Accéléromètre flexible unique à large gamme de quartz 70g avec le capteur de température

Accéléromètre flexible unique à large gamme de quartz 70g avec le capteur de température

Nom De Marque:	Firepower
Numéro De Modèle:	JB2-02
Nombre De Pièces:	1
Prix:	600~1190
Conditions De Paiement:	T/T
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Portée:

±70g

Résolution:

5 μg

K0/k1 polarisé:

≤ ± 1 mg

Facteur de proportionnalité kilolitre:

0.8~1.5 mA/g

Dérive polarisée Sigma k0 (1σ, un mois):

≤20 μg

Le pouvoir:

±12~±15V

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/month

Mettre en évidence:

accéléromètre du quartz 70g

Accéléromètre de quartz avec le capteur de température

Accéléromètre à large gamme de flexure de quartz

Description du produit

Accéléromètre à quartz flexible unique de haute portée 70g avec capteur de température

Spécifications clés

Attribut	Valeur
Plage	±70g
Résolution	5μg
Biais k0/k1	≤(±1 mg)
Facteur d'échelle kl	0.8~1.5 mA/g
Dérive du biais Sigma k0 (1σ, un mois)	≤20 μg
Alimentation	±12~±15V

Aperçu du produit

La famille d'accéléromètres JB2 utilise des capteurs flexibles à quartz uniques pour la mesure d'accélération à haute portée (70g) dans les environnements aérospatiaux. En tant que capteur prédominant dans les systèmes de navigation inertielle à centrale inertielle des avions commerciaux et militaires chinois, il offre une répétabilité et une fiabilité exceptionnelles à long terme.

Doté d'un système sismique Q-flex® breveté à flexion de quartz gravé avec une structure de masse sismique en quartz amorphe, le JB2 offre une excellente répétabilité du biais, du facteur d'échelle et de l'alignement des axes. L'électronique intégrée produit un courant de sortie proportionnel à l'accélération pour les mesures statiques et dynamiques, convertible en tension via des résistances de charge fournies par le client.

Le capteur de température interne en option permet d'améliorer considérablement les performances grâce à des algorithmes de compensation de température pour le biais, le facteur d'échelle et le désalignement des axes.

Principales caractéristiques

Excellente performance de répétabilité à l'allumage
Conception robuste pour l'environnement
Signal de sortie analogique
Plage réglable sur le terrain
Capteur de température interne en option pour la compensation thermique
Plage de mesure élevée (70g)

Caractéristiques de performance

N°	Paramètre	JB2-01	JB2-02
1	Plage de mesure	±70g	±70g
2	Valeur de seuil	5μg	5μg
3	Valeur de déviation k0/k1	≤(±3 mg)	≤(±5 mg)
4	Facteur d'échelle k1	1.3±0.2 mA/g	1.3±0.2 mA/g
5	Coefficient non linéaire de second ordre K2	≤±20μg/g²	≤±30μg/g²
6	Stabilité à court terme 0g 4 h	≤10 μg	≤20 μg
7	Stabilité à court terme 1g 4 h	≤10 ppm	≤20 ppm
8	Répétabilité globale de la valeur de déviation σk0 (1σ,1 mois)	≤10 μg	≤30 μg
9	Répétabilité globale du facteur d'échelle σk1/k1 (1σ,1 mois)	≤15ppm	≤30 ppm
10	Répétabilité globale du coefficient non linéaire σk2/k1 (1σ,1 mois)	≤±10 μg/g²	≤±20 μg/g²
11	Coefficient de température de la valeur de déviation	≤±20 μg/℃	≤±30 μg/℃
12	Coefficient de température du facteur d'échelle	≤±20 ppm/℃	≤±30ppm/℃
13	Bruit (La résistance d'échantillonnage est de 840Ω)	≤5mv	≤8.4mv
14	Fréquence naturelle	400~800 Hz	400~800 Hz
15	Bande passante	800~2500 Hz	800~2500 Hz
16	Vibration	5g(20-2000Hz)	5g(20-2000Hz)
17	Choc	100g,5ms,1/2sin	100g,5ms,1/2sin
18	Plage de température de fonctionnement	-40-+85℃	-40-+85℃
19	Plage de température de stockage	-60-+120℃	-60-+120℃
20	Alimentation	±12~±15V	±12~±15V
21	Consommation de courant	≤±20mA	≤±20mA
22	Capteur de température	Oui et Non deux types	Oui et Non deux types
23	Taille	Ф25.4X30mm	Ф25.4X30mm
24	Poids	≤80g	≤80g

Applications typiques

Forage et mesure d'inclinaison
Aéronautique et astronautique
Instruments et équipements

Détails de la configuration

Remarque : Le capteur de température est AD590. Le point 10 est la connexion haute puissance, tandis que le point 9 est la connexion basse puissance. Les points 9 et la masse d'alimentation utilisent une résistance de platine d'une valeur de 1K et d'un coefficient thermique inférieur à 5 ppm.

Télécharger le schéma de configuration et les spécifications d'interface
