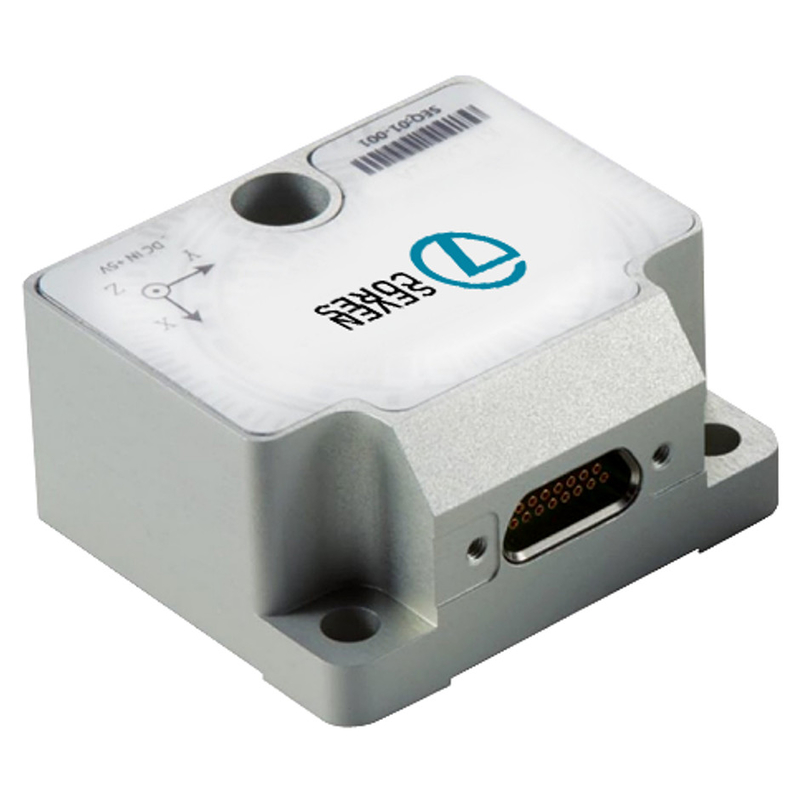

L'unité à inertie de mesure de haute performance remplacent le compas gyroscopique pur d'axe de STIM210 IMU 3

Le capteur à inertie d'unité de mesure de la haute performance IMU3 remplacent l'accéléromètre pur d'axe du compas gyroscopique 3 d'axe de STIM210 IMU 3

L'ensemble micro de gyroscope se compose de gyroscope gyroscopique, de capteur de température, de conseil de traitement des signaux, de structure et de logiciel nécessaire, et est utilisé pour mesurer taux angulaire gyroscopique/biaxial d'un transporteur, et produire trois données de taux angulaire soumises à la compensation d'erreur (compensation de température y compris, compensation d'angle de désalignement d'installation, compensation non linéaire et semblable) par une porte série RS-422 selon un protocole de transmission convenu.

1.1.1 caractéristiques de gyroscope

1. Chaîne de mesure : ± 400 °/s
2. stabilité de Zéro-polarisation (@ désaccord d'Allan) : ≤ 1 °/H
3. stabilité de Zéro-polarisation (1s lisse, 1σ, température ambiante) : ≤ 10 °/H
4. Erreur systématique zéro dans la pleine température ambiante : ≤ 20 °/H
5. Marche aléatoire : ≤ 0,2 °/√ H
6. répétabilité de Zéro-polarisation : ≤10°/h
7. Sensibilité polarisée zéro d'accélération : ≤ 1 °/H/G
8. Résolution : ≤ 0,001 °/s
9. Non-linéarité de facteur de proportionnalité : ≤ 100ppm
10. Répétabilité de facteur de proportionnalité : ≤ 100ppm
11. Interconnexion : ≤ 0,1%
12. Largeur de bande : ≤250Hz
13. Poids : (52 ± 5) G

1.1.2 conditions d'alimentation d'énergie

1. Tension d'alimentation : (+ 5 ± 0,5) V (C.C) ;
2. Courant d'alimentation d'énergie : travail actuel < 0="">

1.1.3 adaptabilité environnementale

1. La température fonctionnante : (- | ℃ 45 de 85)
2. Température de stockage : (- | ℃ 55 de 105)
3. Vibration : 10 | 2000Hz, 6.06g
4. Impact : 5000 G, 0.1ms

Dessin d'ensemble de gyroscope micro

Dimension
