Compas gyroscopique d'accéléromètre d'IMU

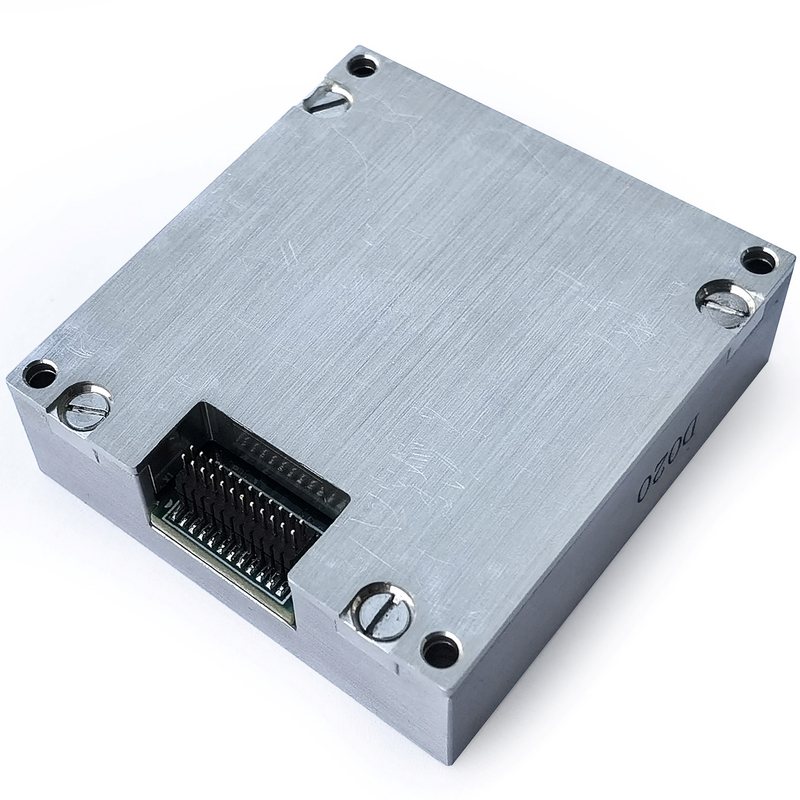

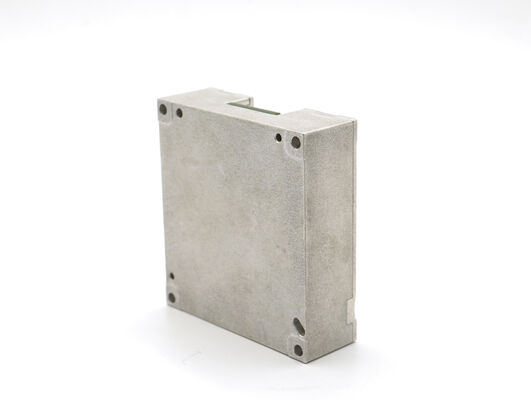

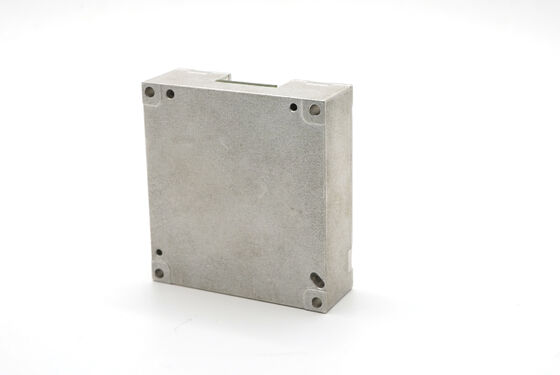

Version facultative de capteur d'Imu Mems du remplacement ADIS16488

Nom De Marque:	Firepower
Numéro De Modèle:	16488HB
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Nom du produit:

MEMS IMU

stabilité de polarisation nulle:

0,8°/heure

Marche au hasard:

0,15°/√h

Densité de bruit:

0,001°/s/ √Hz

Bande passante:

220 Hz

Taille:

47×44×14mm

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/month

Mettre en évidence:

Capteur d'ADIS16488 Imu Mems

Capteur d'Imu Mems de remplacement

Description du produit

ADIS16488 produit de remplacement de bonne qualité à faible coût

16488-HB est une IMU MEMS domestique utilisée pour remplacer ADIS16488.et le protocole de communication est le mêmeLa version est facultative, la taille et l'apparence sont exactement les mêmes, et le protocole de communication est le même.fournir aux utilisateurs des services professionnels de personnalisation de produits.

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope	Plage de mesure dynamique			500	2000	°/s
	Stabilité de biais zéro	Variance Allan, axe Z		0.8		°/h
		Variance Allan, axes X et Y		1.6		°/h
		moyenne de 10 s (-40 °C à + 70 °C, température constante), Axe Z		3		°/h
		moyenne de 10 s (-40 °C à + 70 °C, température constante), Axe X et axe Y		6		°/h
	Zéro biais	Plage de biais zéro, axe Z		± 0.07		°/s
		Plage de biais zéro, axe X et axe Y		± 0.2		°/s
		Changement de partialité zéro dans toute la plage de température, axe Z 1		± 0.02		°/s
		Changement de partialité zéro sur la température, X et Y Axe 1		± 0.06		°/s
		Répétabilité du démarrage successif, axe Z		0.002
		Répétabilité du démarrage successif, axe X et axe Y		0.006
		Répétabilité du démarrage au jour le jour, axe Z		0.003		/s
		Commencez la répétition jour après jour, axe X et axe Y		0.009		°/s
		Effets de l'accélération linéaire sur le biais		0.002		°/s/g
		Influence de la vibration sur le biais zéro, changement avant et après la vibration 2		0.002		°/s/g
		Influence de la vibration sur le biais zéro, changement avant et pendant la vibration 2		0.002		°/s/g
	Facteur d'échelle	Précision par facteur d'échelle, axe Z		0.3		%
		Précision du facteur d'échelle, axe X et axe Y		0.6		%
		Facteur d'échelle non linéaire, axe Z		0.01		% FS
		Facteur d'échelle non linéaire, axe X et axe Y		0.02		% FS
	Marche aléatoire angulaire			0.15		°/ √h
	Densité du bruit			0.001		°/s/ √Hz
	Résolution			3.052 × 10-7		/s/LSB
	Largeur de bande			200		Hz
Accéléromètre	Plage de mesure dynamique			16	200	g
	Stabilité de biais zéro	Variance Allan		0.06		mg
	Stabilité de biais zéro	moyenne de 10 s (-40 °C à + 70 °C, température constante)		0.4		mg
	Zéro biais	Plage de biais zéro		2		mg
		Variation du biais zéro dans toute la plage de température, valeur de pic à pic 1		4		mg
		Répétabilité des démarrages successifs		0.5		mg
		La répétabilité est initiée quotidiennement		0.8		mg
		Coefficient de température de biais zéro		0.05	0.1	mg/°C

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
	Facteur d'échelle	Facteur d'échelle de précision		0.5		%
	Facteur d'échelle	Facteur d'échelle non linéaire		0.1		% FS
	La vitesse est aléatoire			0.029		M/s/ √h
	Densité du bruit			0.025		mg/ √Hz
	Résolution			1.221 × 10-8		g/LSB
	Largeur de bande			200		Hz
Magnétomètres	Plage de champ magnétique	Je suis désolé.		± 13		Gauss
	Plage de champ magnétique	Je vous en prie.		± 25		Gauss
	Résolution			0.3		μT
	Précision de la trajectoire	Composant géomagnétique horizontal de 30 μT, à 25 °C		± 25		dé
	Plage de mesure dynamique			2.5		Gauss
	Zéro biais	Environnement non magnétique		15		- Je ne sais pas.
Le baromètre	Plage de mesure dynamique		300		1100	parité
Le baromètre	Zéro biais			4.5		parité
Interface de communication	SPI à sens unique	Taux de baud			15	fréquences de fréquence
	C A N à sens unique	Taux de baud			1	fréquences de fréquence
	Fréquence d'échantillonnage	SPI		2460	2460	Hz
	Fréquence d'échantillonnage	Il est possible		200
Caractéristiques électriques	Voltage		3.0	3.3	3.6	V
	Consommation d'électricité				1.5	W
	Ressort	P-P			100	MV
	Temps de règlement	De 0 V à 3 V.			80	ms
Caractéristiques structurelles	Taille			47 × 44 × 14		mm
Caractéristiques structurelles	Le poids			50		g
Environnement d'utilisation	Température de fonctionnement		- Quarante		70	°C
	Température de stockage		- 45 ans.		75	°C
	Vibration			20 à 2000 Hz, 6.06g
	Les effets			1000 g,0.5 secondes
La fiabilité	Résultats de l'enquête			20000		h
La fiabilité	Temps de travail continu			120		h
①: Calculer l'écart zéro de l'ensemble du processus de changement de température, le taux de changement de température est ≤ 1 °C/min et la plage de température est de -40 °C à + 70 °C ②: la condition de vibration est de 6,06 G, 20 Hz ~ 2000 Hz
