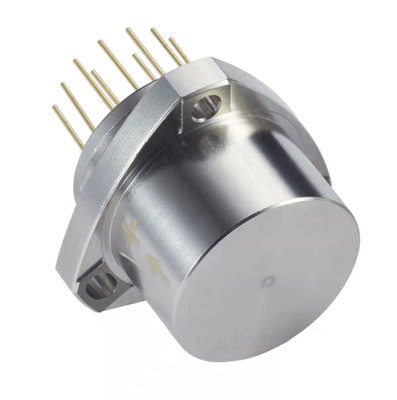

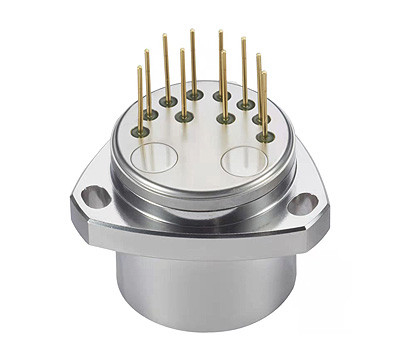

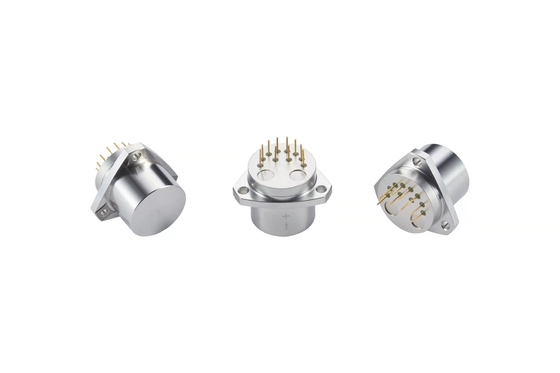

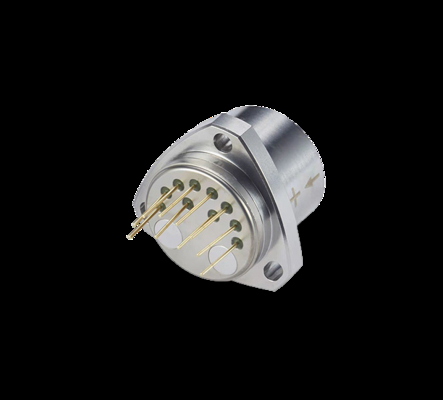

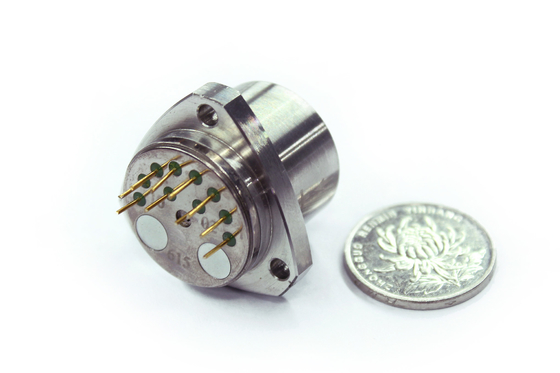

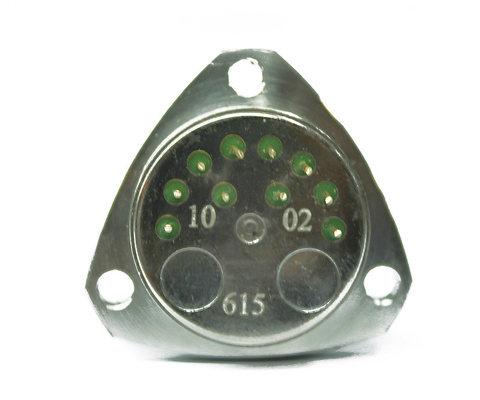

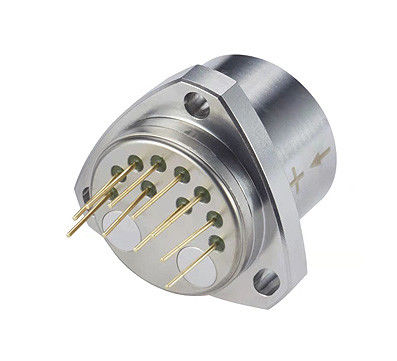

Capteur de vibration à quartz à accéléromètre à axe unique haute performance pour l'industrie pétrolière et gazière

Capteur de vibration à quartz à accéléromètre à axe unique haute performance pour l'industrie pétrolière et gazière

Nom De Marque:	Firepower
Numéro De Modèle:	Le groupe AV1-01
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

Function:

vibration test

Measuring range:

±50g

Threshold value:

5μg

Deviation value k0/k1:

≤(±3 mg)

Scale factor k1:

1.3±0.2 mA/g

Weight:

≤80g

Shock:

100g,5ms,1/2sin

Power supply:

±12~±15V

Current consumption:

≤±20mA

Bandwidth:

800~2500 Hz

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/month

Mettre en évidence:

Capteur d'accélération flexible à quartz

capteur de navigation inertielle à retour de couple

capteur de navigation inertielle flexible à quartz

Description du produit

Capteur d'accélération à quartz mono-axe haute performance

Capteur de vibration de précision conçu pour les applications exigeantes dans l'industrie pétrolière et gazière.

Principales spécifications

Attribut	Valeur
Fonction	Test de vibration
Plage de mesure	±50g
Valeur de seuil	5μg
Valeur de déviation k0/k1	≤(±3 mg)
Facteur d'échelle k1	1.3±0.2 mA/g
Poids	≤80g
Résistance aux chocs	100g,5ms,1/2sin
Alimentation	±12~±15V
Consommation de courant	≤±20mA
Bande passante	800~2500 Hz

Aperçu du produit

L'accéléromètre à flexibilité en quartz de la série AV1 est un capteur de qualité inertielle de haute précision avec une stabilité à long terme, une répétabilité, des performances de démarrage, une adaptabilité environnementale et une fiabilité exceptionnelles. Cette solution rentable fournit une sortie de courant linéaire proportionnelle à la force reçue, permettant aux utilisateurs de sélectionner des résistances d'échantillonnage appropriées pour une précision optimale.

Le capteur de température intégré permet un ajustement linéaire de la sortie de courant avec les changements de température (compensation optionnelle disponible). Adapté aux applications de test statiques et dynamiques, ce capteur répond aux exigences standard de mesure des vibrations dans les environnements industriels exigeants.

Spécifications techniques

Paramètre	Spécification AV1-01
Plage de mesure	±50g
Valeur de seuil	5μg
Valeur de déviation k0/k1	≤(±3 mg)
Facteur d'échelle k1	1.3±0.2 mA/g
Coefficient non linéaire de second ordre K2	≤±20μg /g²
Stabilité à court terme 0g 4 h	≤10 μg
Stabilité à court terme 1g 4 h	≤10 ppm
Répétabilité de la valeur de déviation σk0 (1σ,1 mois)	≤10 μg
Répétabilité du facteur d'échelle σk1/k1 (1σ,1 mois)	≤15ppm
Répétabilité du coefficient non linéaire σk2/k1(1σ,1 mois)	≤±10 μg /g²
Coefficient de température de la valeur de déviation	≤±10 μg /ºC
Coefficient de température du facteur d'échelle	≤±20 ppm /ºC
Bruit (résistance d'échantillonnage de 840Ω)	≤5mv
Fréquence naturelle	400~800 Hz
Bande passante	800~2500 Hz
Résistance aux vibrations	5g(20-2000Hz)
Résistance aux chocs	100g,5ms,1/2sin
Plage de température de fonctionnement	-40 à +85ºC
Plage de température de stockage	-60 à +120ºC
Alimentation	±12~±15V
Consommation de courant	≤±20mA
Capteur de température	Disponible en deux types (avec/sans)
Dimensions	Ф25.4X30mm
Poids	≤80g

Schéma du produit

Instructions d'installation

La surface de la bride du capteur sert de surface de référence d'installation pour un montage correct.

Précautions de manipulation et de sécurité

Ce capteur est un instrument de précision - manipuler avec soin et éviter les chutes ou les chocs
Ne pas dépasser les limites spécifiées de chocs/vibrations (100g,5ms,1/2sin)
Emballer avec de la mousse tampon de ≥20mm pendant le transport, en fixant le capteur pour éviter tout mouvement
Lors de l'expédition de plusieurs unités, éviter tout contact entre les capteurs
Vérifier toutes les connexions des broches avant la mise sous tension
Conserver dans l'emballage d'origine dans un environnement sec et ventilé
Respecter les mesures de protection contre les décharges électrostatiques (ESD)
