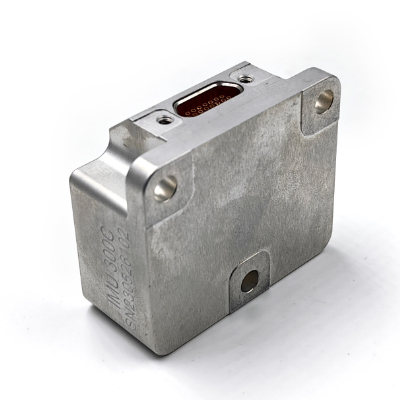

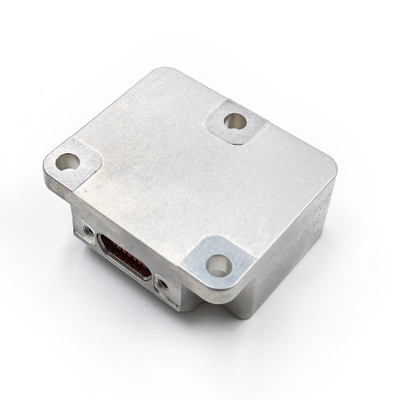

Stim300 IMU Accéléromètre Gyro Sensor Fourniture d'usine haute précision
Description du produit
Le présent manuel d'instructions est le principal document de référence pour l'utilisation et le fonctionnement de l'IMU6-1,et est principalement préparé conformément à l'accord technique de l'unité de mesure de l'inertie IMU6-1 MEMS et aux conditions techniques de l'unité de mesure de l'inertie et de la combinaison de gyros triaxialeL'unité de mesure inertielle de la série IMU6-1 peut modifier la précision de mesure et la plage de mesure du capteur d'inertie en fonction des exigences de l'utilisateur.
Composition et fonction L'unité de mesure de l'inertie MEMS est constituée d'un gyroscope à trois axes, d'un compteur d'accélération à trois axes, d'un angle d'inclinaison à trois axes, d'un capteur de température,une carte de traitement des signaux, une structure et le logiciel nécessaire, et est utilisé pour mesurer la vitesse angulaire à trois axes, l'accélération à trois axes et l'angle d'inclinaison à trois axes d'un support.la table de chargement et les données d'inclinaison compensation d'erreur arrière (y compris la compensation de température), la compensation des angles de décalage d'installation, la compensation non linéaire et autres) par un port série RS-422 selon un protocole de communication convenu.
Paramètres techniques
Spécifications du gyroscope
| Paramètre | Unité | UIM6-1 | Unité de contrôle |
| Plage de mesure (personnalisable) | °/s | ± 400 | ± 400 |
| Stabilité de biais zéro @ Allan Variance (en anglais) |
°/h | 1 | 0.5 |
| Stabilité de biais zéro (1s lisse, 1σ, température ambiante) |
°/h | 10 | 5 |
| Stabilité de biais zéro (10s douce, 1σ, température ambiante) |
°/h | 5 | 1 |
| Erreur de biais zéro sur toute la plage de température | °/h | 20 | 10 |
| Marche au hasard | °/√h | 0.2 | 0.1 |
| Répétabilité zéro biais | °/h | 10 | 5 |
| Sensitivité à l'accélération de biais zéro | °/h/g | 1 | 1 |
| Résolution | °/h | 2 | 1 |
| Facteur d'échelle non linéaire | en ppm | 500 | |
| Répétabilité par facteur d'échelle | en ppm | 500 | |
| Accouplement croisé | % | 0.1 | |
| Largeur de bande | Hz | 125 | |
Acc Spécifications
| Paramètre | Unité | Unité de contrôle | Unité IMU6-1y-2 |
| Plage de mesure (personnalisable) | g | ± 10 | ± 30 |
| Stabilité à biais zéro (variance Allan @ 25oC) | mg | 0.02 | 0.05 |
| Stabilité à zéro biais (1s de lissage) | mg | 0.1 | 0.5 |
| Stabilité à zéro biais (10 secondes de lissage) | mg | 0.05 | 0.2 |
| Erreur de biais zéro sur toute la plage de température | mg | 1 | 3 |
| Marche au hasard | M/s/√h | 0.001 | 0.002 |
| Répétabilité zéro biais | mg | 0.1 | 0.5 |
| Répétabilité par facteur d'échelle | en ppm | 500 | |
| Facteur d'échelle non linéaire | en ppm | 500 | |
| Largeur de bande | Hz | 125 | |
