Accéléromètre inertiel de navigation de capteur de vibration, accéléromètre flexible pour l'INS

Nom De Marque:	Firepower
Numéro De Modèle:	ZT
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

Lester:

≤80g

Biais:

≤±3 mg

Facteur d'échelle:

1,25 ± 0,15 mA/g

Fréquence naturelle:

≤800 hertz

Bande passante:

800～2500

Coefficient non linéaire de second ordre:

≤20 μg/g2

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/month

Mettre en évidence:

Accéléromètre de navigation à capteur de vibration inertiel

accéléromètre flexible de navigation

accéléromètre flexible INS

Description du produit

Accéléromètre de niveau de navigation Capteur de vibration inertiel Accéléromètre flexible pour INS

Caractéristiques de performance

Propriétés électriques
Tension de fonctionnement	±(12~18)VCC
La resistance d'isolement	50MΩ,@50VDC
Consommation d'énergie	≤480mw@±15VDC
Consommation de courant	≤16mA@±15VDC

Performance			Unité
	ZT-01	ZT-02
Intervalle	≥±30	≥±30	g
Seuil (résolution)	≤5×10-6g	≤5×10-6g	g
Biais	≤±3	≤±3	mg
Coefficient de température (-40 ~ 70 ℃)	≤30	≤35	μg/℃
Erreur composée mensuelle (55 ℃, 1σ)	≤30	≤30	μg
Facteur d'échelle	1,25±0,15	1,25±0,15	mA/g
Coefficient de température (-40 ~ 70 ℃)	≤40	≤50	ppm/℃
Erreur composée mensuelle (55 ℃, 1σ)	≤50	≤60	ppm
Coefficient non linéaire de second ordre	≤20	≤20	μg /g2
Angle de désalignement	≤ 0,48 (100 secondes d'arc)	≤ 0,48 (100 secondes d'arc)	mrad
Fréquence naturelle	≤800	≤800	hertz
Bande passante	800～2500	800～2500	hertz
Température de fonctionnement	-45~+80	-45~+80	℃
Qualité	≤80	≤80	Gramme

Conditions environnementales
Vibrations aléatoires (non alimentées)	8 grammes, (20 ～ 2000) Hz
Choc (sans alimentation)	150g, 4,5 ms, demi-sinus

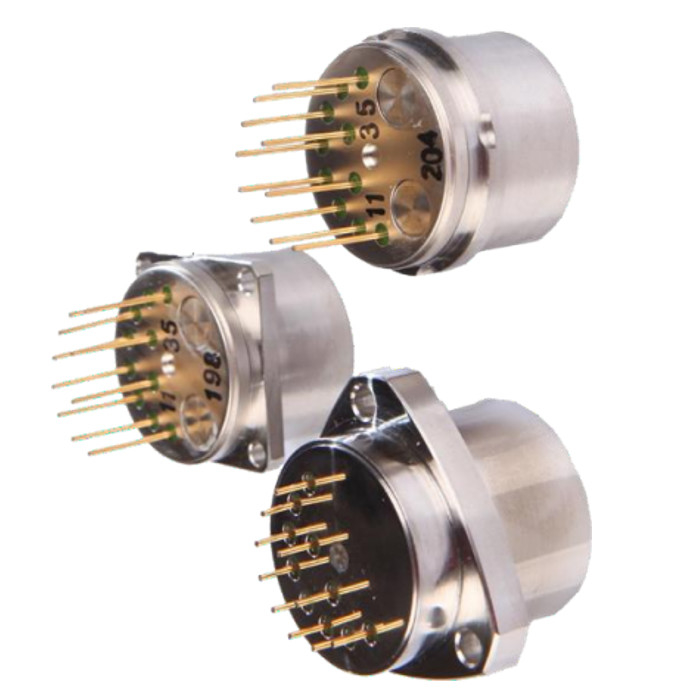

Accéléromètre inertiel de navigation de capteur de vibration, accéléromètre flexible pour l'INS 0

Présentation du produit

Le capteur d'accélération flexible à quartz de la série ZT est un accéléromètre à retour de couple à axe unique.Il détecte le signal d'accélération externe à travers la masse de détection, puis le démodule et l'amplifie à travers le circuit d'asservissement.Enfin, le signal de courant de sortie est proportionnel au signal d'accélération.Les produits sont largement utilisés dans les systèmes de navigation de haute précision aérospatiaux.

Dimension

Accéléromètre inertiel de navigation de capteur de vibration, accéléromètre flexible pour l'INS 1

Exigences d'installation

La surface de bride du capteur est la surface de référence d'installation.

Précautions

Le capteur est une pièce d'usure.Veuillez le manipuler avec soin et ne pas le laisser tomber ou le toucher.L'impact et les vibrations ne doivent pas dépasser les exigences techniques du produit.
Le capteur doit être emballé de manière fiable pendant le transport, et il ne doit pas y avoir moins de 20 mm de mousse tampon autour de lui, et le capteur doit être fixé avec de la mousse.Lorsque plusieurs capteurs sont emballés, assurez-vous qu'ils n'entrent pas en collision les uns avec les autres.
Avant la mise sous tension, vérifiez le câblage de chaque broche, qui ne doit pas être mal connectée.
Le produit est stocké dans la boîte d'emballage d'origine dans un environnement sec et ventilé.Manipuler avec précaution lors du déplacement.
Faites attention à la protection électrostatique.
