Détails des produits

Maison Produits

Compas gyroscopique d'accéléromètre d'IMU

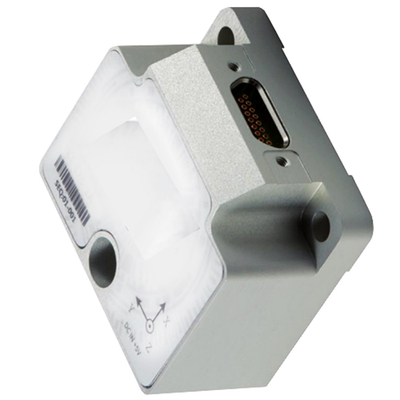

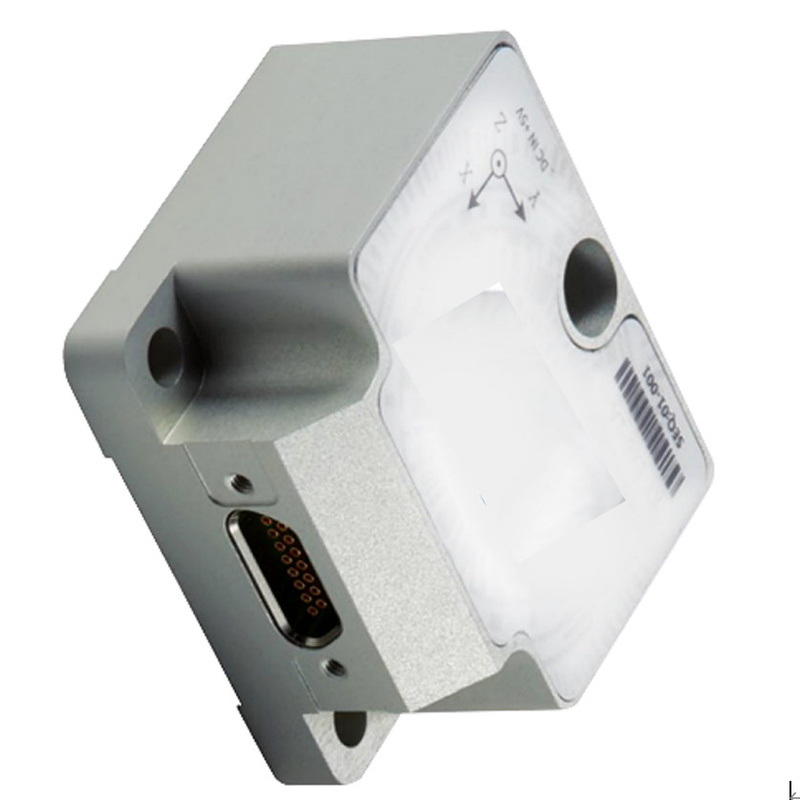

Capteur IMU analogique STIM210, gyroscope micro de grande précision à faible polarisation RS422

Capteur IMU analogique STIM210, gyroscope micro de grande précision à faible polarisation RS422

Capteur IMU analogique STIM210, gyroscope micro de grande précision à faible polarisation RS422

Nom De Marque:	Firepower
Numéro De Modèle:	IMU3
Nombre De Pièces:	1
Prix:	2000~2500 USD
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE ROHS

Nom du produit:

IMU pur

plage de mesure du gyroscope:

±400°/s

Stabilité à biais zéro:

≤ 10 °/H

Marche au hasard:

≤ 0,2 °/√ H

Sensibilité à l'accélération sans polarisation:

≤ 1 °/H/G

Largeur de bande:

≤250Hz

Mettre en évidence:

Capteur IMU analogique STIM210

,

capteur IMU analogique RS422

,

micro gyroscope à faible polarisation

Description du produit

Capteur IMU analogique STIM210 Combinaison de micro-gyroscope Capteur IMU RS422 Faible polarisation Haute précision

1.1.1 Spécifications du gyroscope

Plage de mesure : ± 400 °/s
Stabilité zéro biais (@ variance d'Allan) : ≤ 1 °/H
Stabilité zéro biais (1s lisse, 1σ, température ambiante) : ≤ 10 °/H
Erreur de polarisation nulle dans la plage de température complète : ≤ 20 °/H
Marche aléatoire : ≤ 0,2 °/√ H
Répétabilité zéro biais : ≤10°/h
Sensibilité à l'accélération zéro polarisation : ≤ 1 °/H/G
Résolution : ≤ 0,001 °/s
Non-linéarité du facteur d'échelle : ≤ 100 ppm
Répétabilité du facteur d'échelle : ≤ 100 ppm
Couplage croisé : ≤ 0,1 %
Bande passante : ≤250Hz
Poids : (52 ± 5) G

1.1.2 Exigences d'alimentation

Tension d'alimentation : (+ 5 ± 0,5) V (CC) ;
Courant d'alimentation : courant de travail < 0,3 A ;

1.1.3 Adaptabilité environnementale

Température de fonctionnement : (-45 ~ 85) ℃
Température de stockage : (-55 ~ 105) ℃
Vibration : 10 ~ 2000 Hz, 6,06 g
Impact : 5 000 G, 0,1 ms

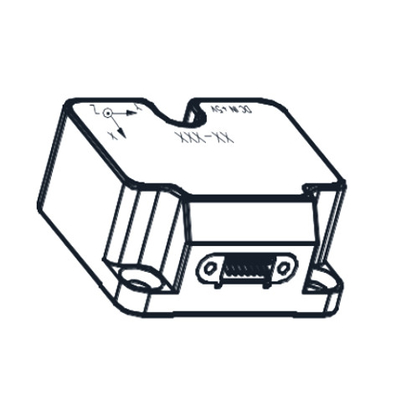

Dessin d'ensemble du micro gyroscope

Capteur IMU analogique STIM210, gyroscope micro de grande précision à faible polarisation RS422 0

Numéro de nœud	Définition de nœud	Taper	Expliquer
1	Terre	LA FOURNITURE	Terre d'alimentation(4)
2	ExtTrig	SAISIR	Source de déclenchement externe(3)
3	VSUP	LA FOURNITURE	Extrémité positive de l'alimentation du produit, alimentation régulée en courant continu + 5V
4	TxJ+	PRODUCTION	Borne positive de l'interface de sortie RS422 du produit
5	TxD-	PRODUCTION	Borne négative de l'interface de sortie RS422 du produit
6	CHÂSSIS	CHÂSSIS	Produit isolé mécaniquement de la terre électrique
sept	Terre	SAISIR	Terre de signal(4)
8	NRST	SAISIR	Signal de réinitialisation(2)
9	RxD-	SAISIR	Borne négative de l'interface de réception du produit RS422
dix	RxD+	SAISIR	Borne positive de l'interface de réception RS422 du produit

Dimension
