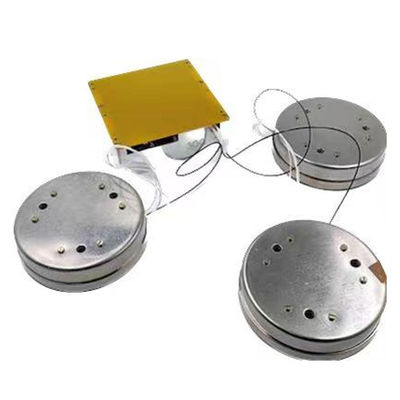

Capteur triaxial de taux angulaire inertiel de gyroscope de fibre pour la navigation

Gyroscope à fibre triaxiale : coefficient de marche aléatoire ≤ 0,001 °/h1/2 ;Plage de mesure ±300°/s pour la navigation

Caractéristiques de performance

Ce produit est un capteur de vitesse angulaire inertiel basé sur l'effet Sagnac optique, qui permet de mesurer la vitesse angulaire du porteur selon l'axe sensible du produit.Une unité de détection de vitesse angulaire du produit est un anneau de fibre optique, un circuit de détection de boucle fermée numérique est adopté pour extraire la différence de chemin optique de la lumière de propagation dans le sens des aiguilles d'une montre et dans le sens inverse des aiguilles d'une montre causée par la vitesse angulaire physique externe et détectée par l'anneau de fibre optique, et pendant ce temps , un signal de tension converti à partir d'un signal de différence de chemin optique est soumis à une rétroaction et à une commande en boucle fermée, de sorte que la modulation et la démodulation du signal sont réalisées et que l'objectif de détection de signal de vitesse angulaire de haute précision est atteint.

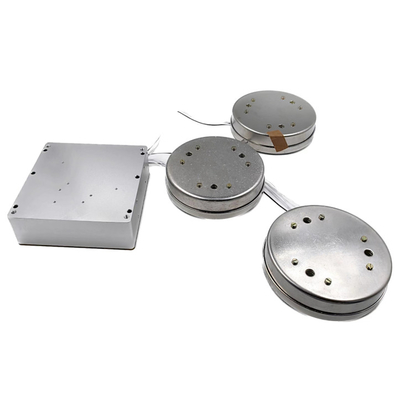

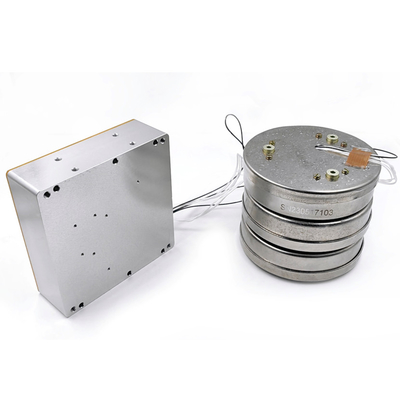

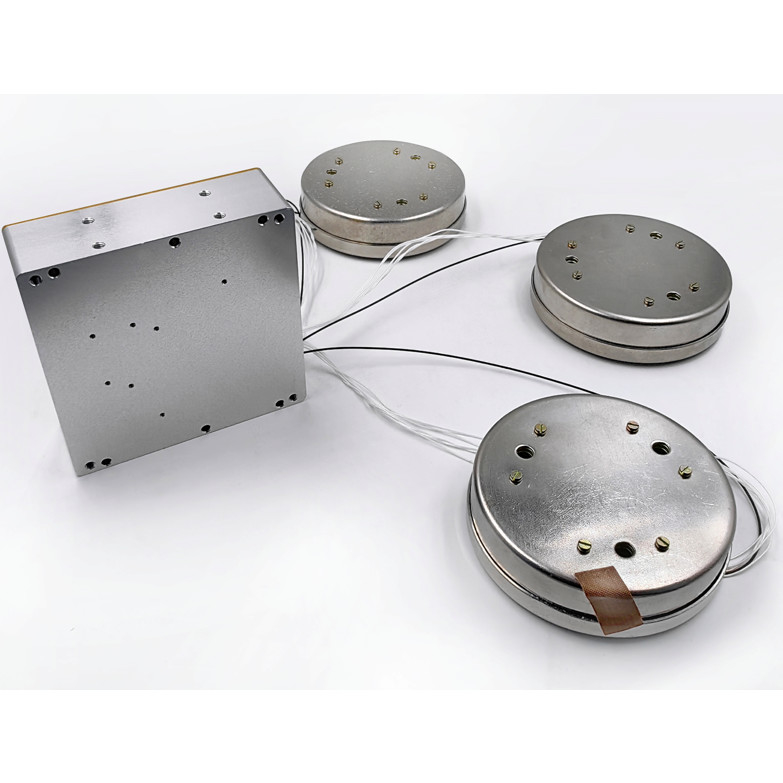

Ce produit se compose d'une unité de détection de vitesse angulaire optique et d'une unité de détection de signal, et fournit des informations sur l'incrément angulaire sur trois axes et la température interne.

Les produits conviennent principalement aux systèmes de navigation inertielle de haute précision, aux systèmes de positionnement et d'orientation et à d'autres applications.

Dimensions

Dimension hors tout du boîtier de circuit (mm) : (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (L × l × H) ;

Dimension de l'unité de détection à fibre optique (mm) : Ф92 × 27 ;

Dimension d'installation du boîtier de circuit (mm) : (88 ± 0,1) × (84 ± 0,1) (L × W), Φ4mm × 4 ;

Dimension d'installation de l'unité de détection à fibre optique :

Comme la Fig.2 Schéma de principe de l'installation de l'unité de détection Comme indiqué.
