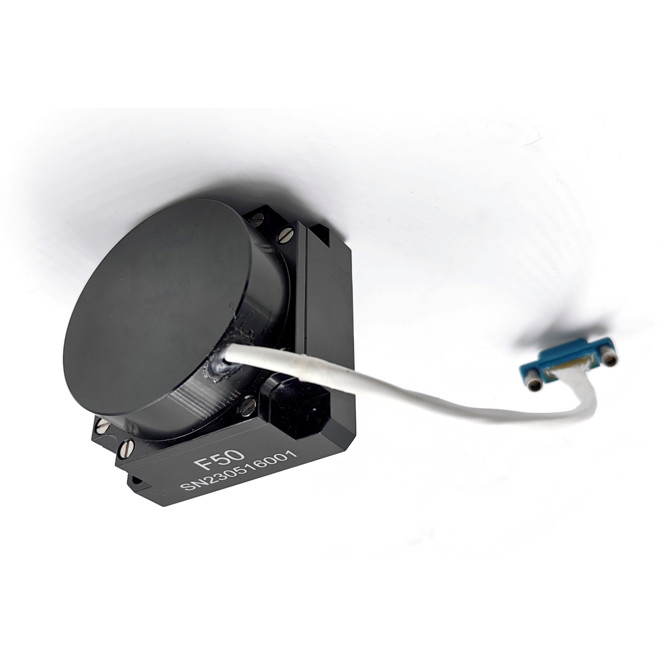

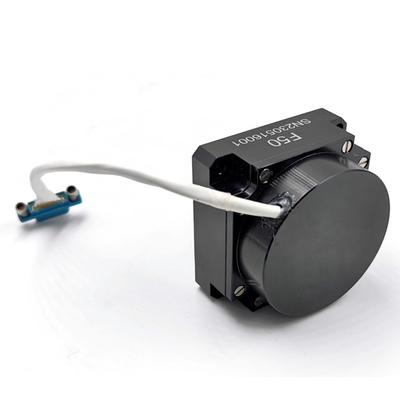

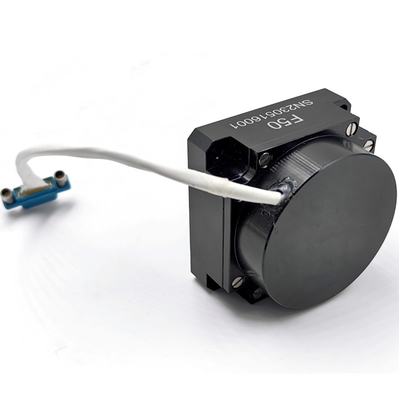

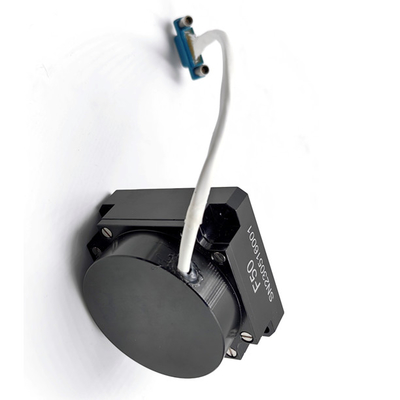

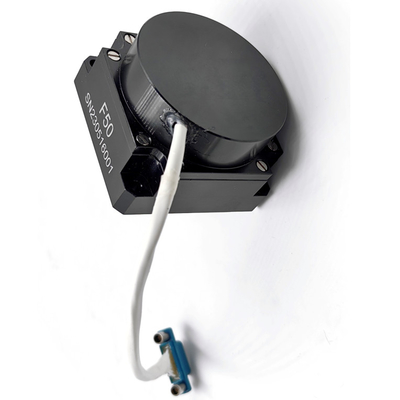

Sensor de vitesse angulaire inertielle gyroscope optique intégré Effect Sagnac

Sensor de vitesse angulaire inertielle effet optique Sagnac Fibre Gyro

Ce produit est un capteur de vitesse angulaire inertielle basé sur l'effet optique de Sagnac, qui est utilisé pour mesurer la vitesse angulaire du support le long de l'axe sensible du produit.L'unité de détection de la vitesse angulaire du produit est un anneau en fibre optique, un circuit de détection numérique en boucle fermée est adopté pour extraire la différence de trajectoire optique de la propagation de la lumière dans le sens des aiguilles d'une montre et dans le sens inverse causée par la vitesse angulaire physique externe,qui est détecté par l'anneau de fibre optique, et pendant ce temps, un signal de tension converti à partir d'un signal de différence de trajectoire optique est soumis à une rétroaction et à un contrôle en boucle fermée, de sorte que la modulation et la démodulation du signal sont réalisées,et l'objectif de détection du signal de vitesse angulaire est atteint.

Ce produit est composé d'une unité optique de détection de la vitesse angulaire et d'une unité de détection du signal, fournissant des informations d'accroissement angulaire sur un seul axe et des informations sur la température interne.

Les produits sont principalement adaptés à des applications telles que les systèmes de navigation inertielle de moyenne précision, les systèmes de positionnement et d'orientation et les systèmes de servo stabilisation.

Les principaux composants du produit sont les suivants:

1. L'unité de voie optique comprend une source lumineuse SLD, une fibre optique re, un modulateur de phase optique intégré, un coupleur de fibre optique et un détecteur optique;
2. L'unité de circuit est constituée d'un circuit de conduite de la source lumineuse et d'une carte de circuit de détection et de commande des signaux.
3. Parties structurelles du gyroscope.

les dimensions globales (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × P × H);

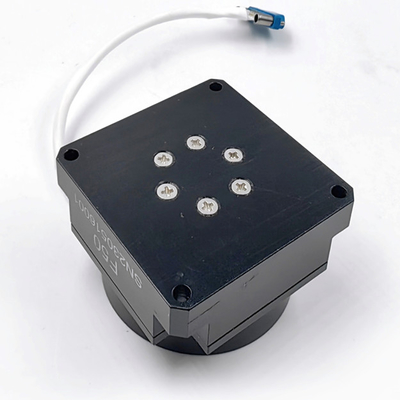

Dimensions d'installation (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, comme indiqué sur la figure.

Paramètres principaux

Les données sont fournies à l'adresse suivante:
