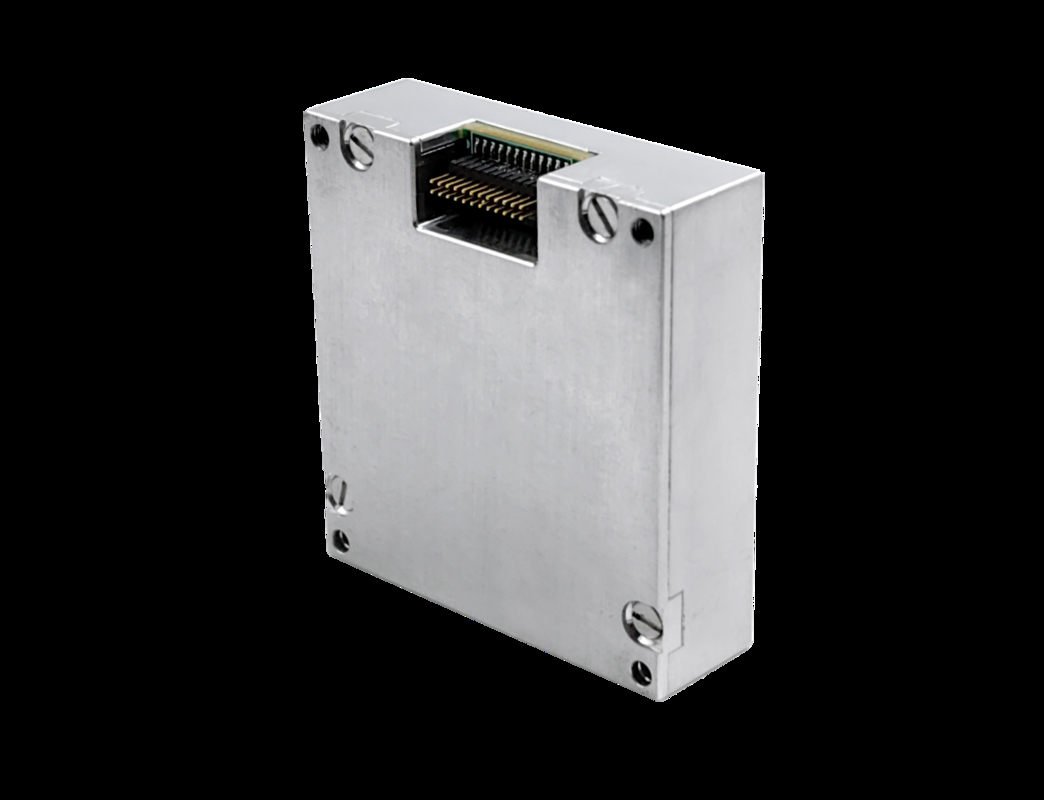

Sensor de vitesse angulaire inertielle de navigation, gyromètre angulaire de haute précision.
Le produit est alimenté par une alimentation en courant continu de + 5 V et n'a pas besoin d'une alimentation négative.
Caractéristiques de performance
| Paramètres | 3OG-92 | 3OG-98 | 3OG-120HC, sous forme de feuilles |
| Dimensions globales en mm |
Φ92×27/Tête de fibre 96×96×33/circuit |
Φ92×27/Tête de fibre 60×60×28/circuit |
Φ120*32/Tête de fibre 60×60×28/circuit |
| Temps de démarrage/minute | 1 | Indice de stabilité du biais d'alimentation | |
| Stabilité du biais à température ambiante (température constante) /°/h | ≤ 0,01 /10s |
≤ 0,005 /10s ≤ 0,002 /100s |
≤ 0,003 /10s ≤ 0,001 /100 s |
| Stabilité du biais à pleine température/ 100 s/°/h | ≤ 002 | ≤ 0,01 | ≤ 0008 |
| Répétabilité zéro biais/°/h | ≤ 0003 | ≤ 00015 | ≤ 0001 |
| Sensitivité zéro biais/°/h/G | ≤ 002 | ≤ 0,01 | ≤ 0008 |
| Coefficient de marche aléatoire/o/h1/2 | ≤ 0001 | ≤ 00005 | ≤ 00003 |
| Facteur d'échelle non linéaire/ppm | ≤ 15 | ≤ 10 | ≤ 5 |
| Asymétrie du facteur d'échelle/ppm | ≤ 2 | ≤ 2 | ≤ 2 |
| Répétabilité par facteur d'échelle/ppm | ≤ 15 | ≤ 10 | ≤ 10 |
| Largeur de bande/Hz | ≥ 200 | ≥ 200 | ≥ 200 |
| Fréquence d'échantillonnage/Hz | 1K | 1K | 1K |
| Température de fonctionnement/°C | -45 ¢ + 70 | -40 ¢ + 60 | -40 ¢ + 60 |
| Température de stockage/°C | -50 ¢ + 70 | -50 ¢ + 70 | -50 ¢ + 70 |
| Plage dynamique/°/s | ± 500 | ± 500 | ± 500 |
| Voltage d'alimentation/V | + 5 | + 5 | + 5 |
| Consommation d'énergie à l'état d'équilibre/W | ≤4 (température à Rome) ≤8 (température totale) | ||

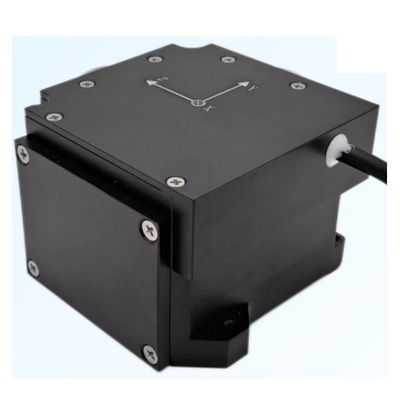

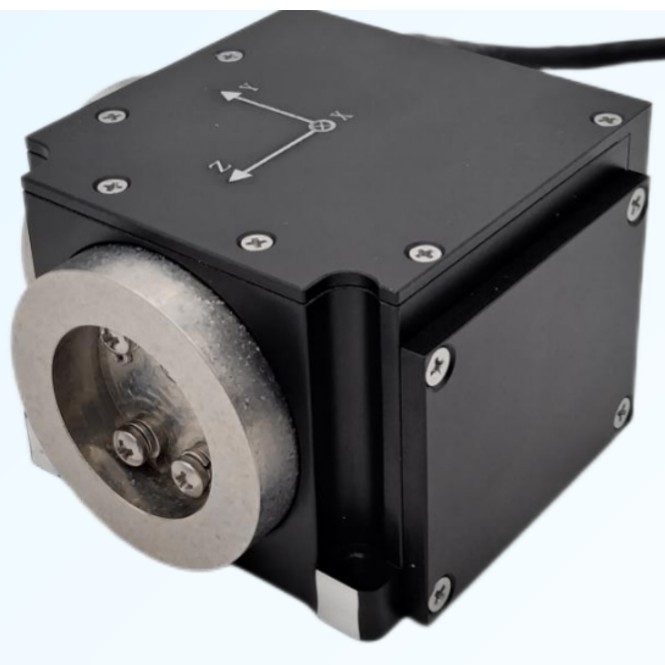

Ce produit est un gyroscope à fibres optiques à trois axes, l'anneau de fibres et la carte d'acquisition de circuit sont conçus séparément,
qui peut éviter l'influence du changement de température du circuit pour affecter la précision de la fibre.
Nous pouvons également personnaliser l'installation à la structure en fonction des besoins des clients.
Les dimensions
