Plaque tournante de test à trois axes de précision pour les essais de capteurs d'inertie Interface RS-232

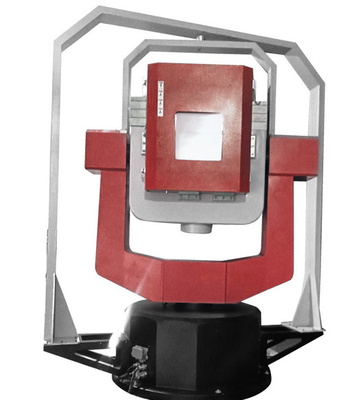

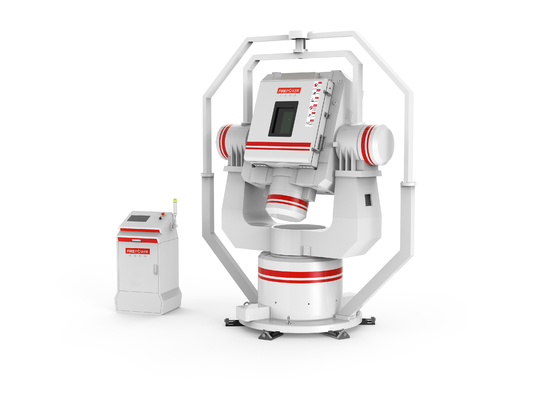

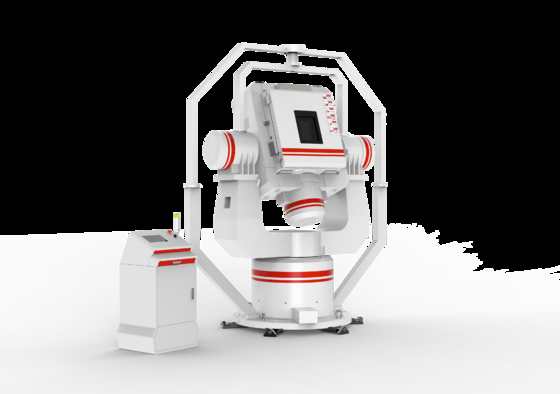

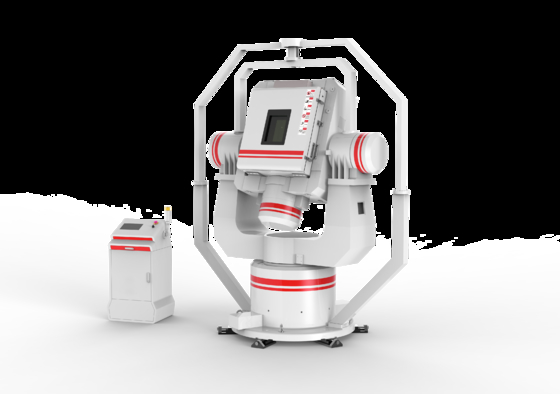

Le 3KTD-565 est un équipement d'essai de navigation inertielle multifonctionnel de type cadre à trois axes avec des fonctions de position, de vitesse, de balancement et de service. Conçu pour des tests complets des systèmes et composants inertiels, ce plateau tournant contrôlé par ordinateur offre un positionnement de haute précision, une excellente stabilité de la vitesse, une distorsion de fonctionnement minimale et des performances dynamiques supérieures.

• Capacité de charge : 40kg
• Taille maximale de l'objet mesuré : 420mm x 400mm x 480mm
• Erreur de balancement : Cadre intérieur/extérieur : ±5'' | Cadre central : ±5''
• Plage d'angle de rotation : Trois axes continus infinis
• Perpendicularité des axes : Cadre central-intérieur ±5'' | Anneau central-extérieur ±3''
• Modes de fonctionnement : Position, vitesse, balancement, simulation et service
• Poids du corps de la table : Environ 1500kg
• Dimensions du corps de la table : 1600mm x 1100mm x 2200mm
• Armoire de commande : Armoire standard 19", hauteur : 1800mm
• Interface informatique : RS-232
• Bagues collectrices conductrices : 100 bagues pour l'utilisateur
• Résolution de la mesure de la position angulaire : 0,36''
• Répétabilité de la mesure de la position angulaire : ±2''
• Précision du contrôle de la position angulaire : ±5''
• Plage de vitesse : 0,001°/s~200°/s
• Précision et stabilité de la vitesse : 5x10-4 (moyenne sur 360°)
• Accélération angulaire maximale : Cadre intérieur 220°/s² | Cadre central 130°/s² | Cadre extérieur 50°/s²
• Amplitude de balancement : Cadre intérieur : ±50° | Cadre central : ±30° | Cadre extérieur : ±10°
• Période de balancement : 5sec~50sec
• Fonction de simulation : Disponible
• Fonction de service : Cadre intérieur : oui | Cadre central : non | Cadre extérieur : oui
• Précision du service : Cadre intérieur 3''~5'' | Cadre extérieur 6Hz
• Bande passante du système de contrôle : Cadre intérieur : 8Hz | Cadre central : 8Hz | Cadre extérieur : 3''~5''
