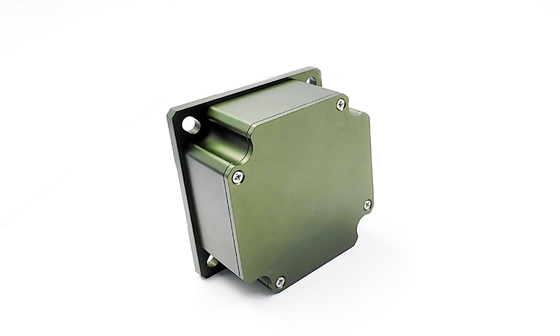

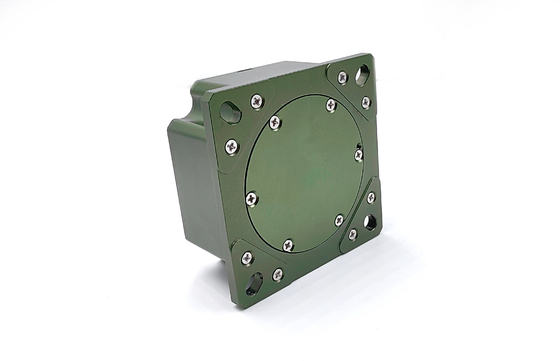

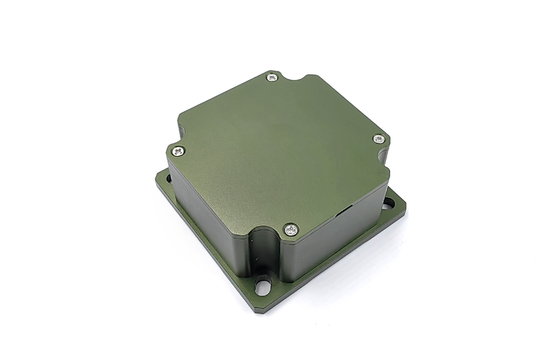

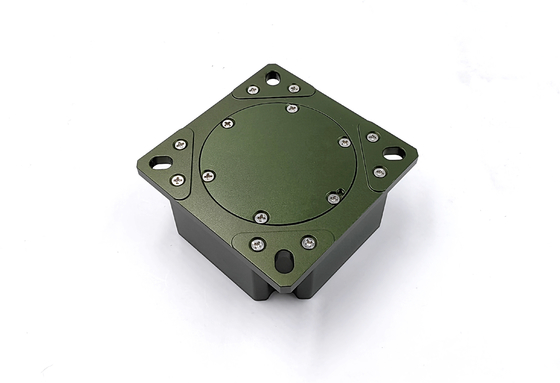

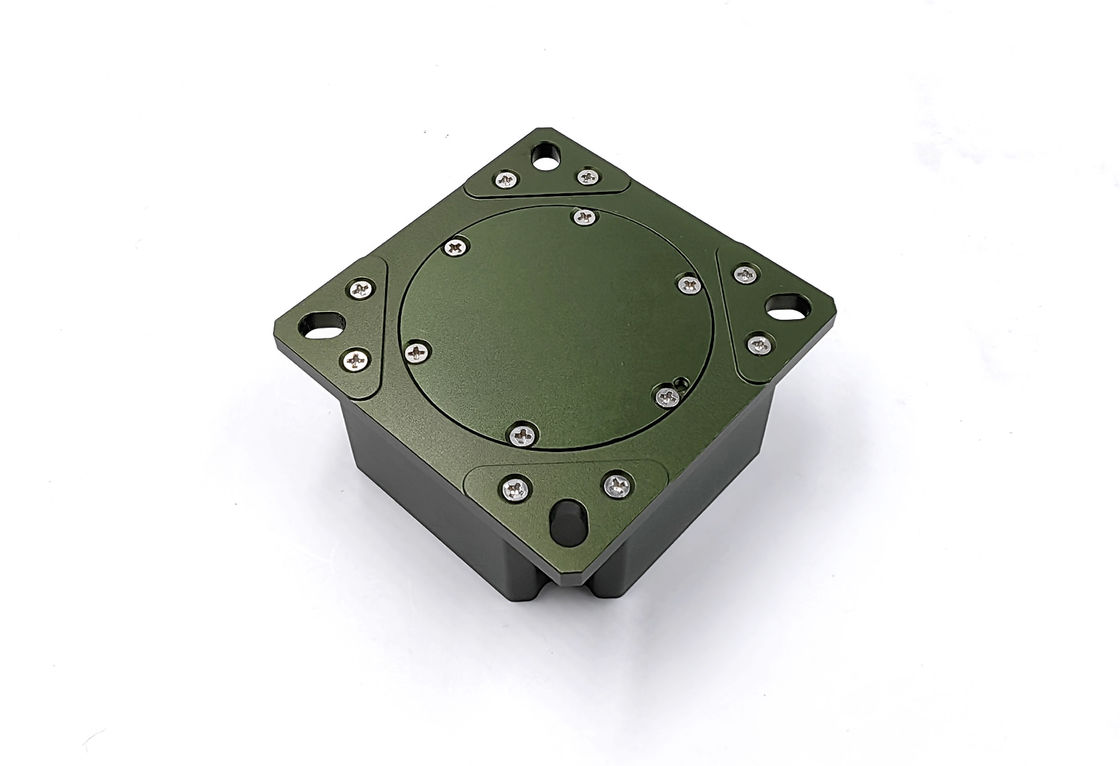

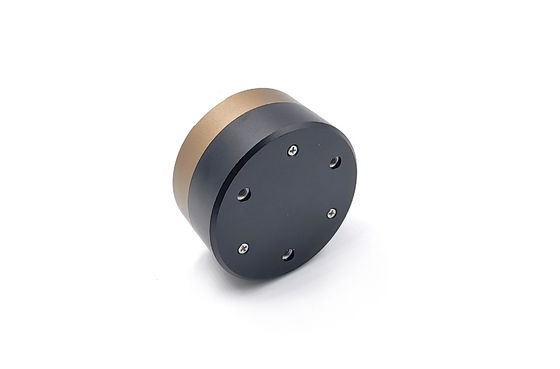

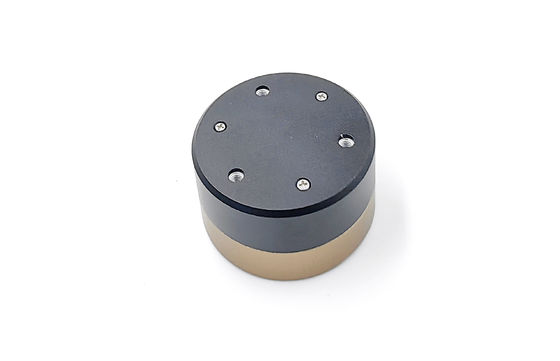

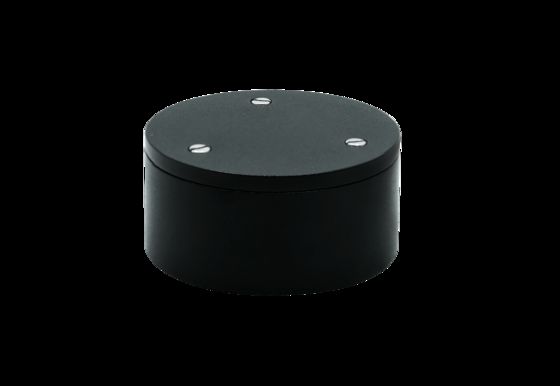

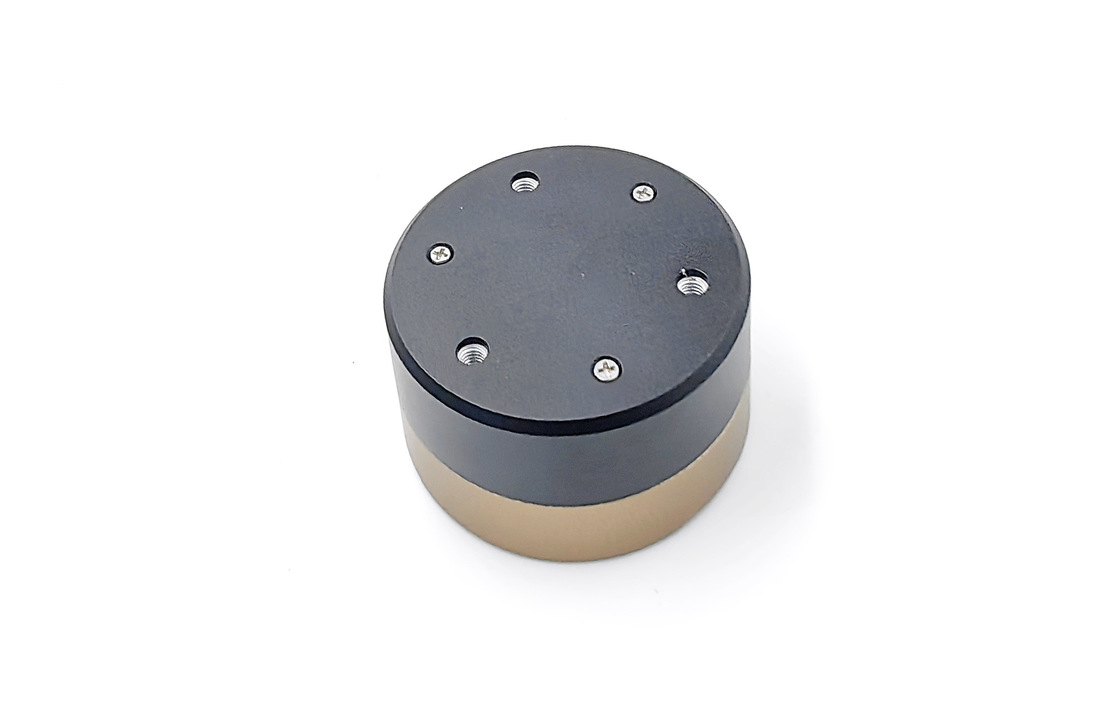

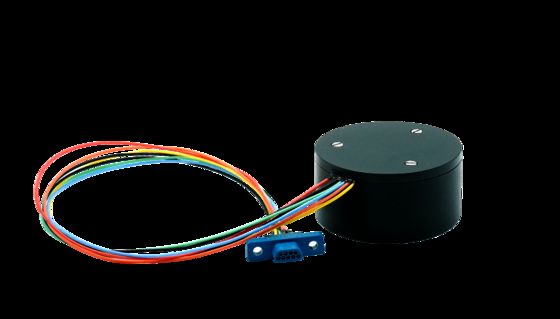

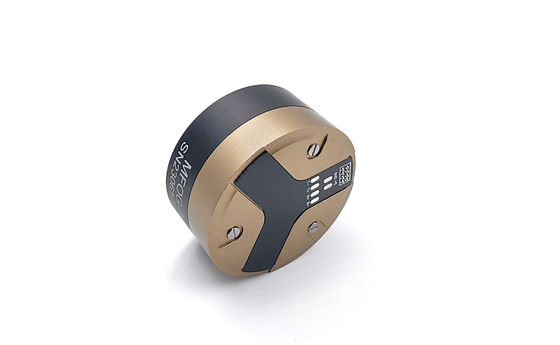

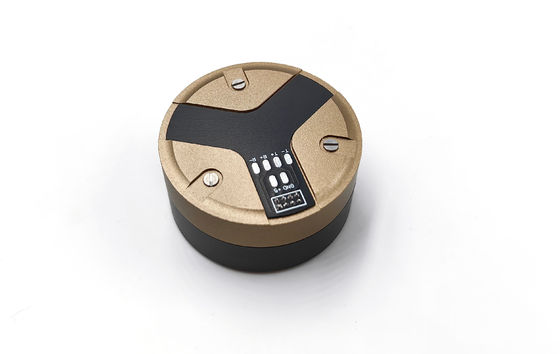

Capteur gyroscopique de brouillard à portée dynamique élevée avec communication numérique RS422

Capteur gyroscopique de brouillard à portée dynamique élevée avec communication numérique RS422

Description du produit

Ce produit est un capteur de vitesse angulaire inertielle basé sur l'effet optique de Sagnac, qui est utilisé pour mesurer la vitesse angulaire du support le long de l'axe sensible du produit.L'unité de détection de la vitesse angulaire du produit est un anneau en fibre optique, et un circuit de détection numérique en boucle fermée est adopté pour extraire la différence de trajectoire optique de la lumière se propageant dans le sens des aiguilles d'une montre et dans le sens antihoraire causée par la vitesse angulaire physique externe,qui est détecté par l'anneau de fibre optiqueEn même temps, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.

Composition

a) L'unité de voie optique est constituée d'une source lumineuse SLD, d'un réacteur à fibre optique, d'un modulateur de phase optique intégré, d'un coupleur à fibre optique et d'un détecteur optique;

b) L'unité de circuit est constituée d'un circuit d'entraînement de la source lumineuse et d'une carte de circuit de détection et de commande des signaux;

c) Pièces structurelles de gyroscope.

Structure et caractéristiques du produit

La structure du gyroscope adopte un schéma de conception typique de la structure de l'anneau de fibres optiques, et à partir de la miniaturisation de la conception intégrée, la stabilité structurelle (résistance aux chocs et aux vibrations),résonance, la symétrie structurelle, la facilité d'installation et la conception thermique (caractéristiques de température) et d'autres aspects ont été considérés, et la structure existante du gyroscope a été optimisée et conçue.

Utilisation du produit

Le gyroscope à fibre optique F60 présente les caractéristiques de longue durée de vie, forte résistance aux chocs et aux vibrations, large plage de mesure, large bande passante, démarrage instantané, aucune dérive causée par l'accélération,et une large couverture de précisionIl peut être largement utilisé dans les navires, les avions et les véhicules et la navigation robot, le positionnement et l'orientation, le contrôle de la stabilité et d'autres domaines.

Énergie de fonctionnement du gyro

±L'alimentation électrique 5V, précision d'alimentation 5%, ondulation d'alimentation pas plus de 20mV. Le courant d'impulsion maximal de l'alimentation électrique à température totale est de 1,5A.La consommation d'énergie à température ambiante à l'état d'équilibre ne dépasse pas 2.5 W et la consommation d'énergie à température constante à pleine température n'est pas supérieure à 5 W.

Paramètres principaux

Dimension

Principaux domaines d'application
