Tourne-disques rotatifs à haute température contrôlés sur trois axes pour l'étalonnage du gyroscope INS IMU

Nom De Marque:	Firepower
Numéro De Modèle:	3LT300-W
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	L/C, T/T
Capacité à Fournir:	10 pièces/5 mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Nom du produit:

Plaque tournante pour les essais IMU

Capacité de charge:

30kg

Taille de la plaque de chargement:

Ø300 mm (personnalisable)

Plage de position angulaire:

±0 à ±360°

Port de l'ordinateur:

RS232/RS422

Hauteur de la table:

400 mm

Fin de bande de visage:

0.05 mm

précision de rotation:

± 1 à 3'

Précision de position:

± 1 à 3'

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

10 pièces/5 mois

Mettre en évidence:

Tournettes rotatives à trois axes

Tournettes rotatives à température réglée

Plaques tournantes rotatives pour gyroscope

Description du produit

Tourne-disques rotatifs à haute température contrôlés sur trois axes pour l'étalonnage du gyroscope INS IMU

Spécifications du produit

Attribut	Valeur
Nom du produit	Plaque tournante pour les essais IMU
Capacité de charge	30 kg ou plus
Taille de la plaque de chargement	Ø300 mm (peut être personnalisé)
Plage de position angulaire	±0 à ±360°
Port de l'ordinateur	Le numéro d'enregistrement est le suivant:
Hauteur de la table	400 mm
Récupération du visage	0.05 mm
Précision de rotation	± 1 à 3'
Précision de la position	± 1 à 3'

Vue d'ensemble du produit

La série de plaques tournantes à trois axes est un équipement de test de précision conçu pour générer une excitation de mouvement, y compris la position angulaire, la vitesse angulaire et l'accélération angulaire dans trois directions.Cela permet de tester de manière exhaustive des composants tels que les gyros.Le système peut également simuler des mouvements de rotation en trois dimensions, des vibrations angulaires et des mouvements d'oscillation dynamiques.

Le système de commande du tourne-disque intègre une unité de commande haute performance, un système de mesure d'angle de haute précision, un servo-amplificateur numérique PWM et un servo-moteur à entraînement direct.Parmi les éléments clés figurent la structure de soutien, moteur d'entraînement, amplificateur de puissance, élément de mesure d'angle et carte AD/DA (tous composants importés).

Paramètres techniques

Forme structurelle:Rotation continue à trois axes

Matériau de la table:Alliage d'acier inoxydable/aluminium (facultatif)

Poids maximal de la charge:40 kg

Taille de la table:Φ400 mm

Plaineté du plateau:0.02 mm

Hauteur de la table:540 mm

Précision de rotation:Le nombre d'écoulements doit être déterminé en tenant compte de l'intensité de l'écoulement.

Plage de position angulaire:±0 à ±360°

Précision de la position angulaire:Le nombre d'écoulements doit être déterminé en tenant compte de l'intensité de l'écoulement.

Résolution angulaire:0.0001°

Plage de vitesse angulaire:0.001 à 4500°/s

Accélération angulaire maximale:Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air.

Numéro de bague de dérapage:10 à 80 (facultatif)

Largeur de bande du système:5 à 80 Hz (facultatif)

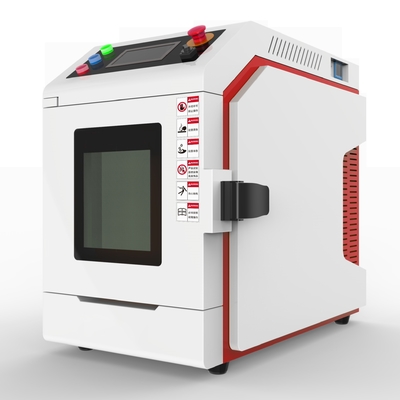

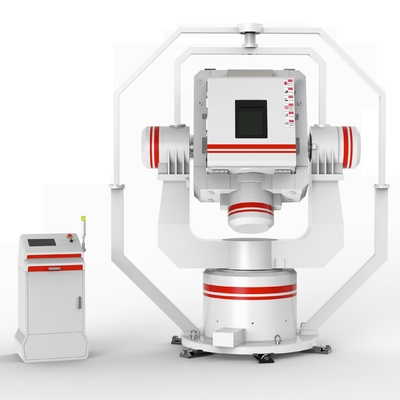

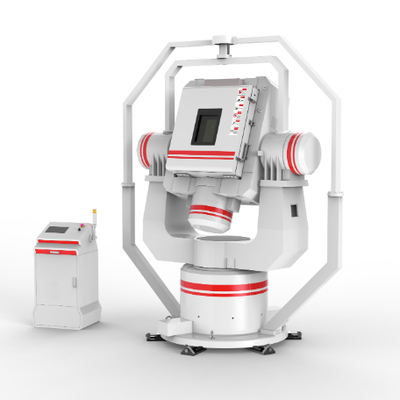

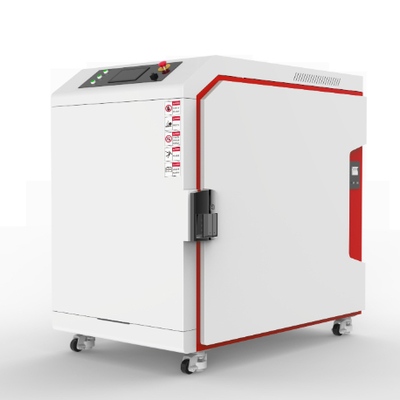

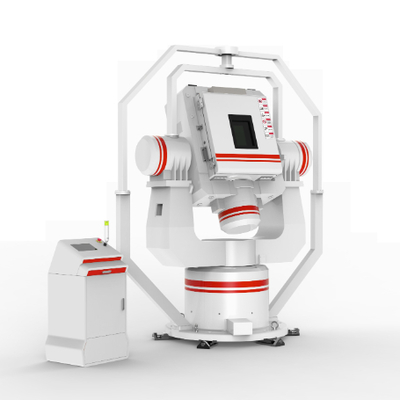

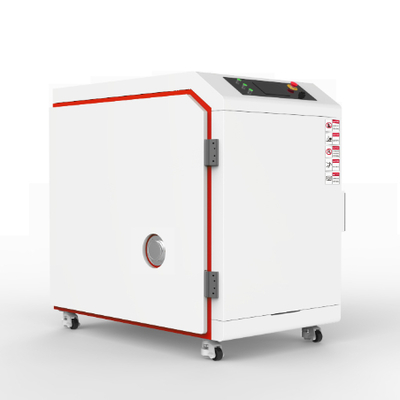

Images du produit
