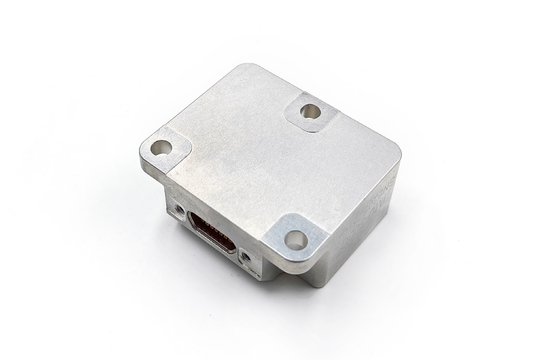

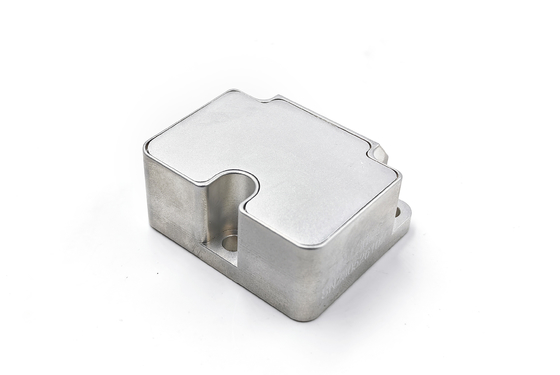

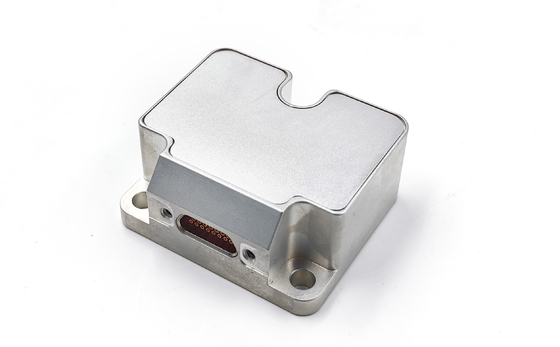

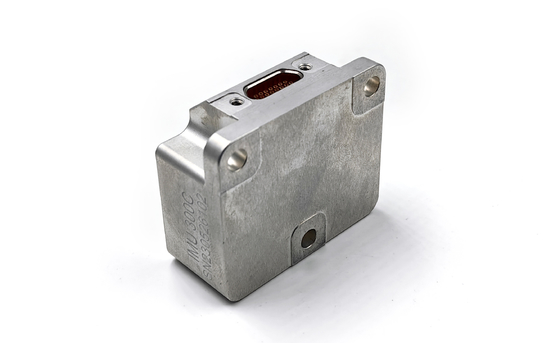

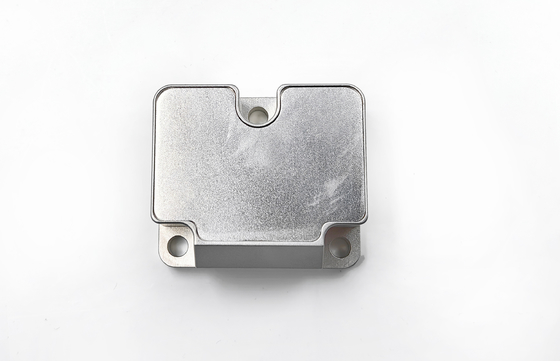

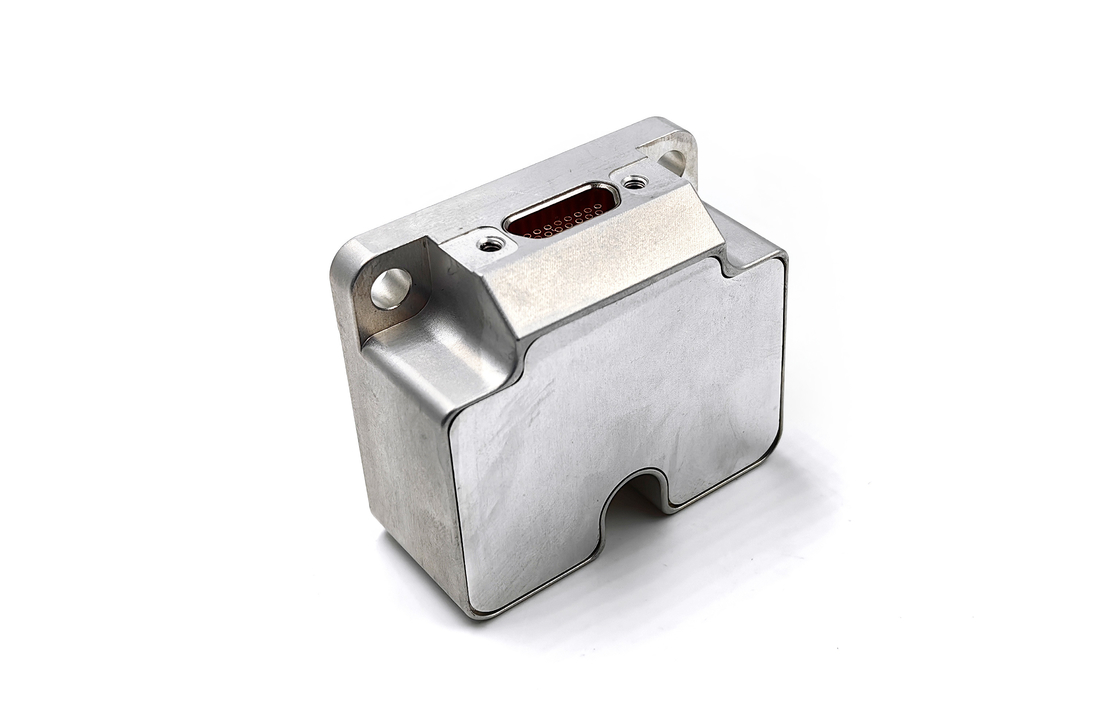

Compas gyroscopique d'accéléromètre d'IMU

Unité de mesure de l'inertie tactique avec accéléromètre et gyroscope intégrés à 3 axes

Unité de mesure de l'inertie tactique avec accéléromètre et gyroscope intégrés à 3 axes

Nom De Marque:	Firepower
Numéro De Modèle:	UIM6-1
Nombre De Pièces:	1
Prix:	3000$
Conditions De Paiement:	L/C,T/T,Western Union
Capacité à Fournir:	500/month

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

CHINA

Certification:

Plage de mesure:

±400°/s

Stabilité du biais en cours de fonctionnement:

00,3°/h

marche aléatoire angulaire:

0.15°/√h

Répétabilité du biais (1σ):

1°/h

Facteur d'échelle non linéaire ((1σ):

150 ppm

Plage d'accéléromètre:

±10g

Stabilité du biais de l'accéléromètre en cours d'exécution:

0.02mg

Le poids:

55 ± 5 g

Détails d'emballage:

sponge+box

Supply Ability:

500/month

Mettre en évidence:

Unité de mesure de l'inertie du gyroscope

Unité de mesure de l'inertie par accéléromètre à 3 axes

Unité de mesure de l'inertie tactique

Description du produit

Description du produit

LeUIM6l'unité de mesure inertielle est constituée d'un gyroscope à trois axes, d'un accéléromètre à trois axes, d'un angle d'inclinaison à trois axes (sans ce capteur par défaut), d'un capteur de température, d'une carte de traitement du signal,structure et logiciels nécessaires, et est utilisé pour mesurer la vitesse angulaire à trois axes, l'accélération à trois axes et l'angle d'inclinaison à trois axes du support.Accéléromètre et données d'inclinaison après compensation d'erreur (y compris compensation de température), la compensation des angles de décalage d'installation, la compensation non linéaire, etc.) par le port série RS-422 selon un protocole de communication convenu.

Paramètres du produit

Gle yroscopeIndice technique

Paramètre	Unité	UIM6-1	Unité de contrôle	Unité de contrôle	Unité de contrôle
Plage de mesure (personnalisable)	°/s	± 400	± 400	± 400	± 2000
Stabilité du biais en cours d'exécution ((@ variance Allan)	°/h	0.3	0.1	0. 05	1
Stabilité du biais @10s (10s douce, 1σ, température ambiante)	°/h	3	1	0.5	6
Stabilité du biais à pleine température	°/h	10	3	2	18
Marche aléatoire angulaire	°/√h	0.15	0.1	0.02	0.3
B. Pourias répétabilité (1 σ)	°/h	1	0.5	0.3	2
Bicomme sensibilité à l'accélération	°/h/g	1	1	1	2
Facteur d'échelle non linéaire ((1σ)	en ppm	150	150	150	300
Répétabilité par facteur d'échelle (1σ)	en ppm	20	20	20	100
Défaut d' alignement	- Je ne sais pas.	± 0.05	± 0.05	± 0.05	± 0.05
Largeur de bande de 3 dB	Hz	250	200	150	250

Accéléromètre Indice technique

Paramètre	Unité	Unité de contrôle	Unité IMU6-1y-2		Unité IMU6-1y-3		Unité IMU6-1y-4
Plage de mesure (personnalisable)	g	± 10	± 30		± 50		± 80
Stabilité du biais en cours d'exécution (variance d'Allan @ 25 oC)	mg	0.02	0.05		0.1		0.2
Stabilité du biais @10s	mg	0.05	0.2		0.5		1
Stabilité du biais à pleine température	mg	1	3		5		15
Marche aléatoire angulaire	M/s/√h	0.001	0.002		0.005		0.01
B. Pourias répétabilité ((1σ)	mg	0.1	0.5		1		2
Répétabilité par facteur d'échelle (1σ)	en ppm	200	200			200		200
Facteur d'échelle non linéaire ((1σ)	en ppm	50		100		200		300
Défaut d' alignement	- Je ne sais pas.	± 0.05		± 0.05		± 0.05		± 0.05
Largeur de bande de 3 dB	Hz	100		100		100		100

Indice technique d'inclinaison

Paramètre	Unité	Unité de contrôle de l'immigration
Plage de mesure	g	± 17
Stabilité à zéro biais (1s de lissage)	mg	0.5
Facteur d'échelle non linéaire	en ppm	500

Caractéristiques électriques

Paramètre	Unité	UIM6-1y
Voltage	V	+5 ± 0.5
Courant de démarrage	- Je ne sais pas	< 400
Consommation d'énergie à l'état d'équilibre	W	> 12
Ressort	MV	100

Adaptabilité à l'environnement

Paramètre	Unité	Unité de contrôle de l'immigration
Température de fonctionnement	oC	-45 à 85
Température de stockage	oC	-55 à 105

Autres

Paramètre	Unité	Unité de contrôle de l'immigration
Le poids	g	55 ± 5
Heure de début	s	1

Le dessin de contour
