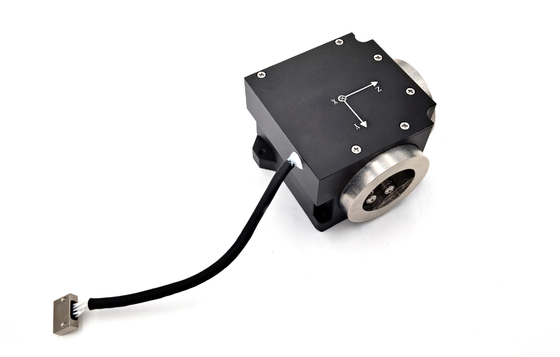

Gyroscopie intégrée en fibre optique à trois axes en boucle fermée numérique pour la navigation UGV

Nom De Marque:	FIREPOWER
Numéro De Modèle:	HG4930C
Nombre De Pièces:	1
Prix:	7000$
Conditions De Paiement:	L/C,T/T,Western Union
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Plage de mesure:

±500°/s

Stabilité à biais zéro:

00,3°/h

Répétabilité sans biais:

00,3°/h

Non-linéarité du facteur d'échelle:

≤50ppm

Largeur de bande:

≥ 200 Hz

Sensitivité zéro au biais:

≤ 0,07°/h/g

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Vélos de navigation à fibre optique UGV

Gyro à fibre optique à trois axes

Gyro à fibre optique en boucle fermée

Description du produit

Description du produit

TG-40Mest un capteur de vitesse angulaire inertielle basé sur l'effet optique de Sagnac, utilisé pour mesurer la vitesse angulaire du support le long de l'axe sensible du produit.Une unité de détection de vitesse angulaire du produit est un anneau de fibre optique, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, et pendant ce temps, un signal de tension converti à partir d'un signal de différence de trajectoire optique est soumis à une rétroaction et à un contrôle en boucle fermée, de sorte que la modulation et la démodulation du signal sont réalisées,et l'objectif de détection de signal de vitesse angulaire de haute précision est atteint.Il est composé d'une unité de détection de vitesse angulaire optique et d'une unité de détection de signal, fournissant des informations d'augmentation angulaire gyro et des informations sur la température interne.sont principalement adaptés à des applications telles que le système de navigation inertielle de moyenne et haute précision, le système de positionnement et d'orientation, le système de servo stabilisation, etc.

Composition

a) La partie de la boîte de circuit est constituée d'une source lumineuse en fibre dopée d'erbium, d'un circuit de détection et de commande de signaux, d'un coupleur de fibre et d'un détecteur photoélectrique;

b) La partie de la tête du compteur de détection est constituée d'une bobine en fibre optique et d'un guide d'onde en Y;

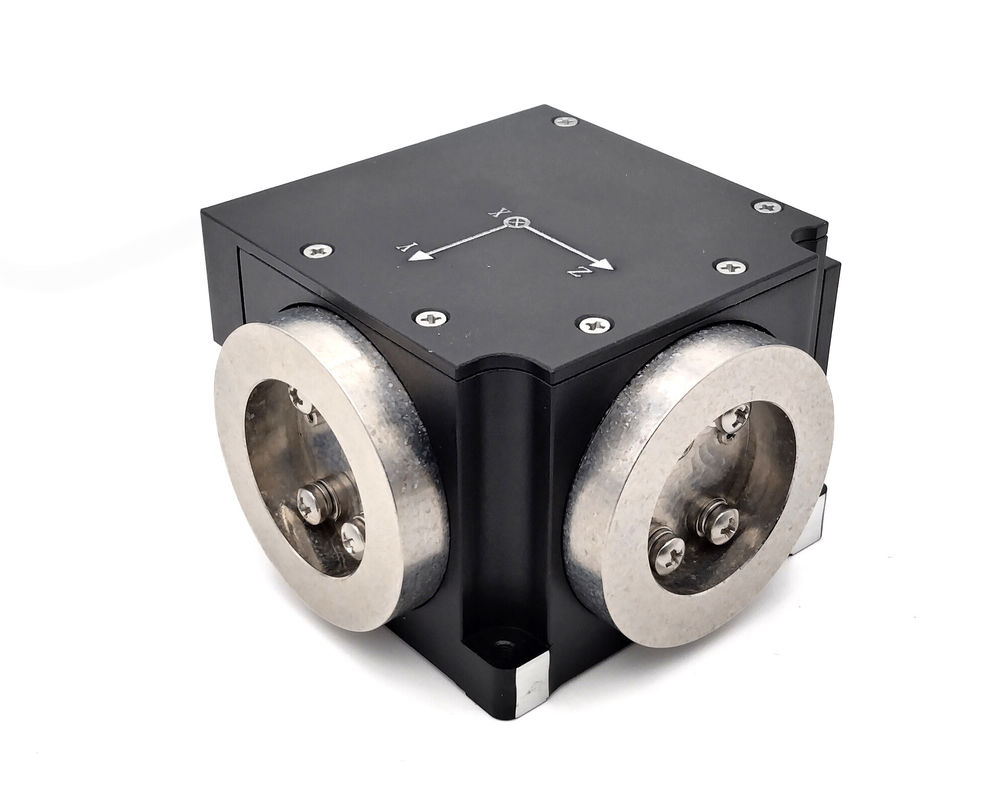

Apparence et dimension de l'installation

a) Les produitsDimensions globales

Dimension totale (mm):71.5 mm ± 0,1 mm * 71,5 mm ± 0,1 mm * 45,0 mm ± 0,1 mm (L * P * H, y compris la tête du compteur);

Le rapport est présenté à laDimensions de l'installation

Dimension de l'installation (mm):58.5 mm ± 0,1 mm * 53,0 mm ± 0,1 mm * 52,5 mm ± 0,1 mm * 44,5 mm ± 0,1 mm; position du trou 4 * Φ3.5

Le poids

Poids total du produit 370 g ± 10 g.

Paramètres techniques

Numéro de série	Élément d'essai	Unité	Exigences techniques
1	Commencez- En haut. le temps	s	3
2	Stabilité à zéro biais (10 secondes de lissage)	(°) /h	≤ 03
3	Répétabilité zéro biais	(°) /h	≤ 03
4	Coefficient de marche aléatoire	(o) /h1/2	≤ 001
5	Facteur d'échelle-Légèreté	en ppm	≤ 50
6	Répétabilité par facteur d'échelle	en ppm	≤ 50
7	Température de fonctionnement	°C	-45 à +70
8	Température de stockage	°C	-55 à +80
9	Plage dynamique	(°) /s	± 500
10	Voltage d'alimentation	V	+5V
11	Consommation d'énergie à l'état d'équilibre (température totale)	W	≤ 8

Le dessin de contour
