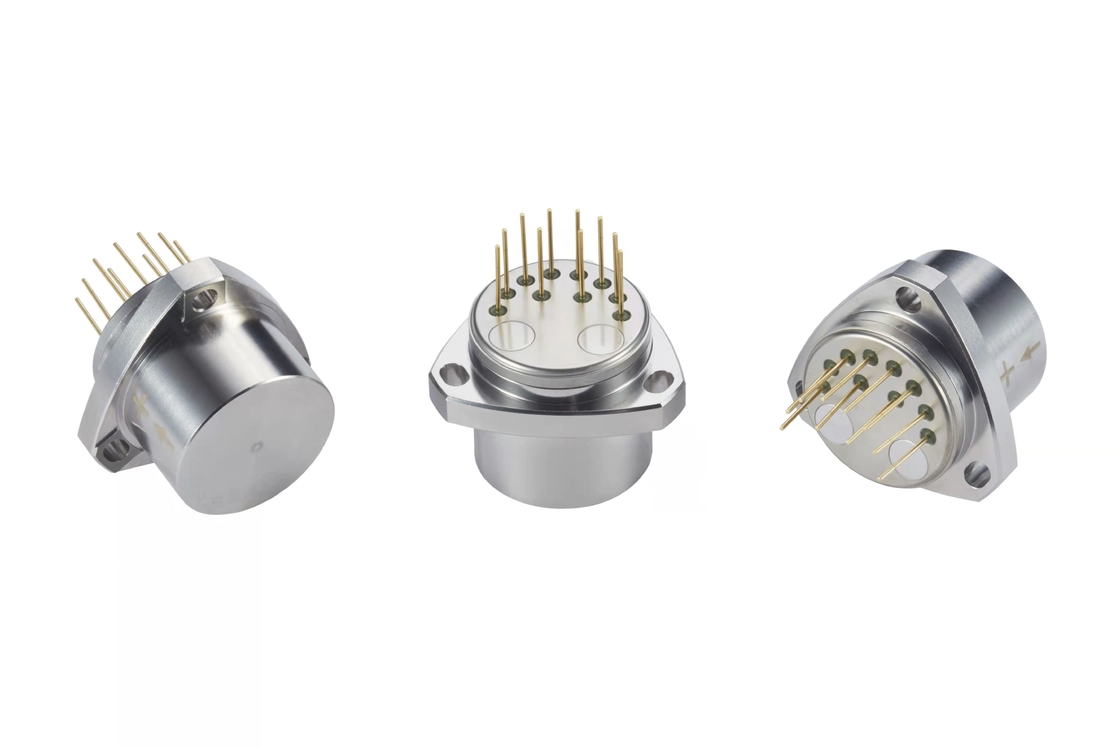

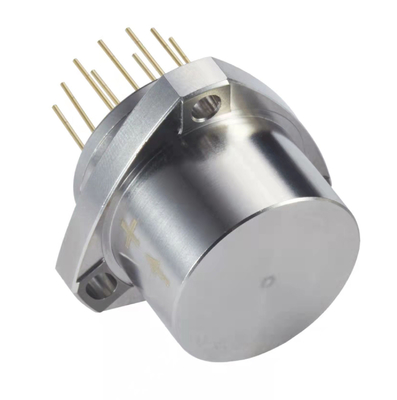

Navigation aérospatiale Accéléromètre de flexion au quartz Capteur de vibration pour la navigation par inertie

Numéro de série

Paramètre

Le nombre de points de contrôle

Le nombre de points de contrôle

Le nombre de points de contrôle

1

Portée

± 50 g,± 60 g,± 70 g

± 50 g,± 60 g,± 70 g

± 50 g,± 60 g,± 70 g

2

Le seuil

5 μg

5 μg

5 μg

3

Le biais K0/K1

≤ ± 3 mg

≤ ± 3 mg

≤ ± 5 mg

4

Facteur d'échelle K1

10,0 à 1,30 mA/g

10,0 à 1,30 mA/g

10,0 à 1,30 mA/g

5

Coefficient non linéaire de classe II K2

≤ ± 10 μg/g2

≤ ± 15 μg/g2

≤ ± 20 μg/g2

6

0g Stabilité à court terme de 4 heures

≤ 10 μg

≤ 10μg

≤10 μg

7

1g Stabilité à court terme de 4 heures

≤ 10 ppm

≤ 10 en ppm

≤10 en ppm

8

Les préjugés répétabilité globale σK0

(1σ, 1 mois)

≤ 10 μg

≤15μg

≤25 μg

9

Facteur d'échellecgénéralisérépétabilité σ K1/K1 (1σ, 1 mois)

≤ 10en ppm

≤20 ppm

≤30 ppm

10

Coefficient non linéairecrépétabilité complète

K2/K1 (1σ, 1 mois)

≤ ± 10 μg/g2

≤ ±15 μg /g2

≤ ±20 μg /g2

11

Coefficient de température de biais (moyenne de température totale)

≤ ± 10 μg /°C

≤ ±20 μg /°C

≤ ±30 μg /°C

12

Température du facteur d'échelle
Coefficient (moyenne sur
 Température)

≤ ± 10 ppm /°C

≤ ± 30 ppm /°C

≤ ± 50 ppm /°C

13

Bruit (840 Ω de résistance à l'échantillonnage)

≤ 5 mv

≤ 8,4 mv

≤ 8,4 mv

14

Fréquence naturelle

400 à 800 Hz

400 à 800 Hz

400 à 800 Hz

15

Largeur de bande

800 à 2500 Hz

800 à 2500 Hz

800 à 2500 Hz

16

Vibrations aléatoires

6g ((20 à 2000 Hz)

6g ((20 à 2000 Hz)

6g ((20 à 2000 Hz)

17

Les effets

100 g,8ms,1/2sin

100 g,8ms,1/2sin

100 g,8ms,1/2sin

18

Plage de température de fonctionnement

-55 à +85°C

-55 à +85°C

-55 à +85°C

19

Plage de température de stockage

-60 à + 120°C

-60 à + 120°C

-60 à + 120°C

20

Énergie électrique

± 12 à ± 15 V

± 12 à ± 15 V

± 12 à ± 15 V

21

Consommation en cours

≤ ± 20 mA

≤ ± 20 mA

≤ ± 20 mA

22

Capteur de température

Option

Option

Option

23

Taille

F25.4X30 mm

F25.4X30 mm

F25.4X30 mm

24

Le poids

≤ 80 g

≤ 80 g

≤ 80 g
