Compas gyroscopique d'accéléromètre d'IMU

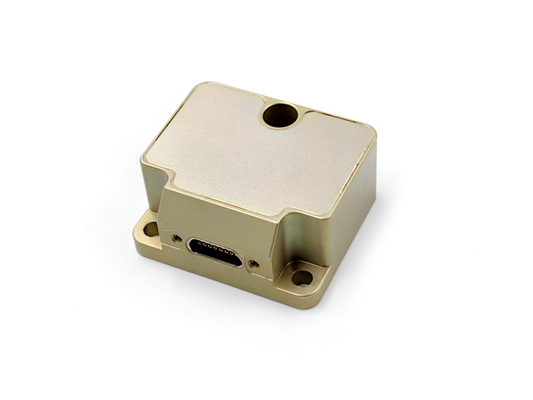

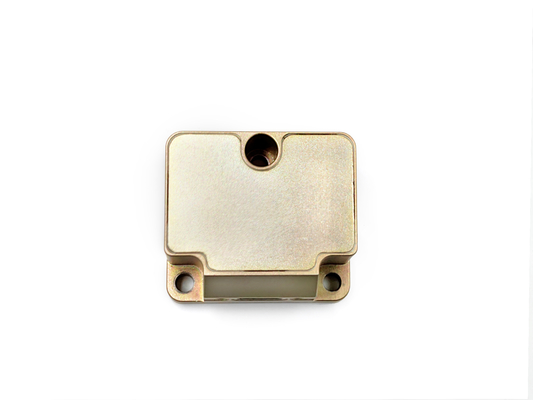

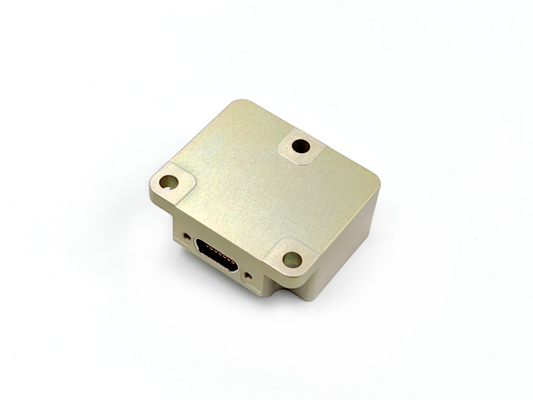

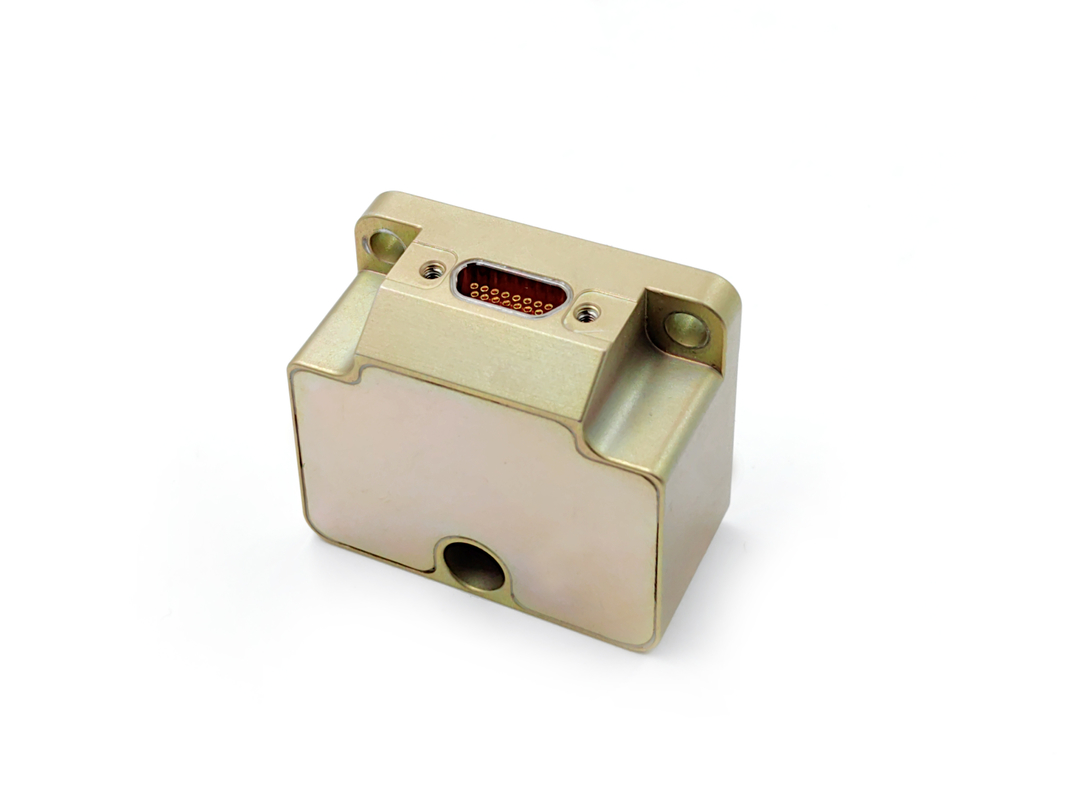

Unité de mesure inertielle MEMS haute performance avec accéléromètre et gyroscope intégrés à 3 axes

Nom De Marque:	FIREPOWER
Numéro De Modèle:	UIM6
Nombre De Pièces:	1
Prix:	2500$
Conditions De Paiement:	L/C, D/P, T/T, Western Union
Capacité à Fournir:	1 semaine pour l'échantillon

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Plage de mesure gyrodynamique:

±400°/s

Stabilité de biais zéro (@ variance Allan):

≤ 0,3 °/h

Stabilité de biais zéro ((10s lisse):

≤ 3°/h

marche aléatoire angulaire:

≤ 0,15 °/h

Non-linéarité du facteur d'échelle:

150 ppm

Autonomie acc:

±10g

Acc Stabilité à partialité zéro (variance d'Allan @ 25 °C):

0.02mg

Stabilité du biais @10s:

00,05 mg

Interface de communication:

RS422

Voltage:

Détails d'emballage:

Éponge + carton

Capacité d'approvisionnement:

1 semaine pour l'échantillon

Mettre en évidence:

Unité de mesure inertielle MEMS haute performance

Unité de mesure inertielle MEMS gyroscope

Unité de mesure inertielle MEMS 3 axes

Description du produit

Unité de mesure inertielle MEMS haute performance avec accéléromètre et gyroscope intégrés à 3 axes

Description du produit

L'unité de mesure inertielle MEMS est constituée d'un gyroscope à trois axes, d'un compteur d'accélération à trois axes, d'un angle d'inclinaison à trois axes, d'un capteur de température, d'une carte de traitement du signal,structure et logiciels nécessaires, et est utilisé pour mesurer la vitesse angulaire à trois axes, l'accélération à trois axes et l'angle d'inclinaison à trois axes d'un support.ele gyroscope,accéléromètreet les données d'inclinaison arrière- Je sais.la compensation des erreurs (y compris la compensation de la température, la compensation de l'angle de décalage de l'installation,une compensation non linéaire et similaire) via un port série RS-422 selon un protocole de communication convenu.

Paramètre du produit

Spécifications du gyroscope

Paramètre	Unité	UIM6-1	Unité de contrôle	Unité de contrôle	Unité de contrôle
Plage de mesure (personnalisable)	°/s	± 400	± 400	± 400	± 2000
Stabilité du biais en cours d'exécution ((@ variance Allan)	°/h	0.3	0.1	0. 05	1
Stabilité du biais @10s (10s douce, 1σ, température ambiante)	°/h	3	1	0.5	6
Stabilité du biais à pleine température	°/h	10	3	2	18
Marche aléatoire angulaire	°/√h	0.15	0.1	0.02	0.3
Répétabilité du biais (1 σ)	°/h	1	0.5	0.3	2
Sensibilité à l'accélération du biais	°/h/g	1	1	1	2
Facteur d'échelle non linéaire ((1σ)	en ppm	150	150	150	300
Répétabilité par facteur d'échelle (1σ)	en ppm	20	20	20	100
Défaut d' alignement	- Je ne sais pas.	± 0.05	± 0.05	± 0.05	± 0.05
Largeur de bande de 3 dB	Hz	250	200	150	250

AccéléromètreIndicateurs techniques

Paramètre	Unité	Unité de contrôle	Unité IMU6-1y-2		Unité IMU6-1y-3		Unité IMU6-1y-4
Plage de mesure (personnalisable)	g	± 10	± 30		± 50		± 80
Stabilité du biais en cours d'exécution (variance d'Allan @ 25 °C)	mg	0.02	0.05		0.1		0.2
Stabilité du biais @10s	mg	0.05	0.2		0.5		1
Stabilité du biais à pleine température	mg	1	3		5		15
Marche aléatoire angulaire	M/s/√h	0.001	0.002		0.005		0.01
B. Pourias répétabilité ((1σ)	mg	0.1	0.5		1		2
Répétabilité par facteur d'échelle (1σ)	en ppm	200	200			200		200
Facteur d'échelle non linéaire ((1σ)	en ppm	50		100		200		300
Défaut d' alignement	- Je ne sais pas.	± 0.05		± 0.05		± 0.05		± 0.05
Largeur de bande de 3 dB	Hz	100		100		100		100

Caractéristiques électriques

Paramètre	Unité	Unité de contrôle de l'immigration
Voltage	V	5
Consommation d'électricité	W	2
Ressort	MV	100

Adaptabilité à l'environnement

Paramètre	Unité	Unité de contrôle de l'immigration
Température de fonctionnement	°C	-45 à 85
Température de stockage	°C	-55 à 105
Vibration	- Je ne sais pas.	10 à 2000 Hz,6.06g
Les effets	- Je ne sais pas.	1000 g,0.1 secondes

Le dessin de contour

Unité de mesure inertielle MEMS haute performance avec accéléromètre et gyroscope intégrés à 3 axes 2
