Plateau tournant de simulation de mouvement à trois axes pour l'étalonnage du système de référence d'attitude et de cap

Nom De Marque:	Firepower
Numéro De Modèle:	Pour les appareils à commande numérique
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Nom du produit:

Tourne-disque de simulation de mouvement à trois axes

Charge utile:

40 kg ou plus

Taille de la table:

Φ400 mm

Port de l'ordinateur:

RS232/RS422

Plateforme de localisation:

±0- ±360°

Précision de position:

± 1 à 3'

Exactitude de rotation:

± 1 à 3'

Hauteur de la table:

540 mm

La plaine de Mesa:

0.02 mm

Tempe. Précision du contrôle:

±0.5ºC

Détails d'emballage:

carton avec l'éponge

Capacité d'approvisionnement:

1000 par mois

Mettre en évidence:

Tourne-disque de simulation de mouvement à trois axes

Tourne-disque à fréquence du système de référence du titre

Description du produit

Tourne-disque de simulation de vitesse de mouvement sur trois axes pour l'étalonnage du système de référence d'attitude et de direction

Spécifications du produit

Attribut	Valeur
Nom du produit	Tourne-disque de simulation de mouvement à trois axes
Charge utile	40 kg ou plus
Taille de la table	Φ400 mm
Port de l'ordinateur	Le numéro d'enregistrement est le suivant:
Plateforme de localisation	±0 à ±360°
Précision de la position	± 1 à 3'
Précision de rotation	± 1 à 3'
Hauteur de la table	540 mm
La plaine de Mesa	0.02 mm
Température, précision de contrôle	±0,5 °C

Vue d'ensemble du produit

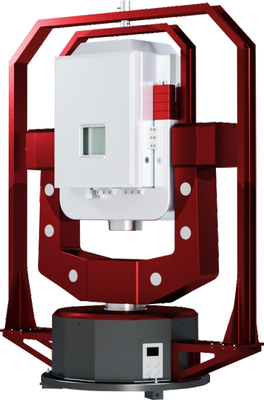

LePlateau tournant à trois axesavec série de chambres à température est un système de plaque tournante à trois axes de précision conçu pour les applications de test à température totale. Cet équipement génère une excitation de mouvement, y compris la position angulaire,taux angulaire, et l'accélération angulaire dans trois directions, permettant des essais complets de gyros, de dispositifs de mesure de l'inertie et d'accéléromètres.

Composants du système

Corps mécanique
Boîte de régulation de la température
Armoire électrique de mesure et de commande
Compresseur et support de tuyauterie

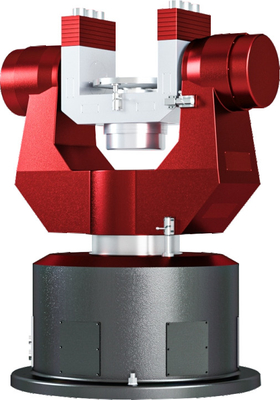

La carrosserie de la machine est dotée d'une plaque tournante de type U-U-T à trois axes, composée de quatre composants principaux:

La base
Arbre extérieur du cadre
Arbre de cadre du milieu
Arbre intérieur du châssis

Paramètres techniques

Formation structurelle	Rotation continue à trois axes avec chambre
Matériau de table	Alliage d'acier inoxydable/aluminium (facultatif)
Poids maximal de la charge	40 kg
Taille de la table	Φ400 mm
Hauteur de la table	540 mm
Précision de rotation	Le nombre d'écoulements doit être déterminé en tenant compte de l'intensité de l'écoulement.
Plage de position angulaire	±0 à ±360°
Précision de la position angulaire	Le nombre d'écoulements doit être déterminé en tenant compte de l'intensité de l'écoulement.
Résolution angulaire	0.0001°
Plage de vitesse angulaire	0.001 à 4500°/s
Précision du taux angulaire	ω<1°/s 1<ω<10°/s 10 <ω°/s
Vélosité en douceur	1 × 10^{- 3} 1 × 10^{- 4} 5 × 10^{- 5}
Accélération angulaire maximale	À l'intérieur: 4500°/s² Pour les véhicules à moteur:² Externe: 1000°/s²
Taux de résolution	0.0001°
Numéro de bague de glissement	10 à 80 (facultatif)
Largeur de bande du système	5 à 80 Hz (facultatif)
La voix de l'anneau de glissement	0.03V
Portée du réservoir	-60 à +100 °C
Température. précision du contrôle	±0,5 °C
