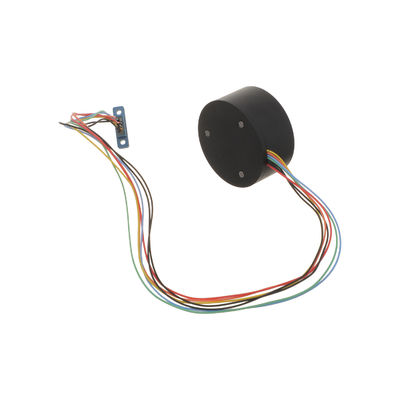

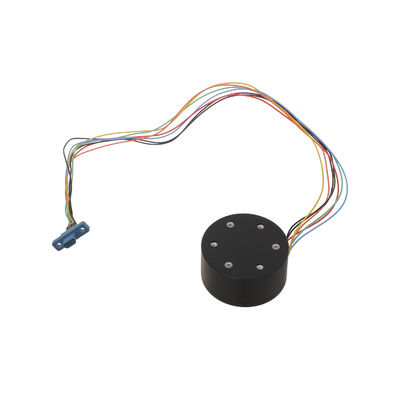

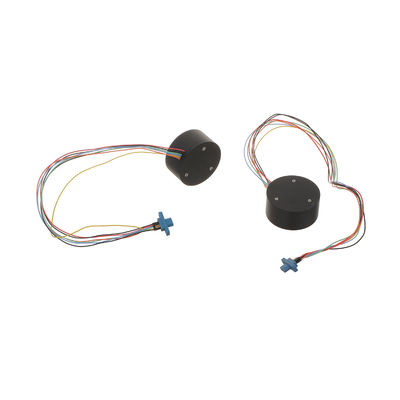

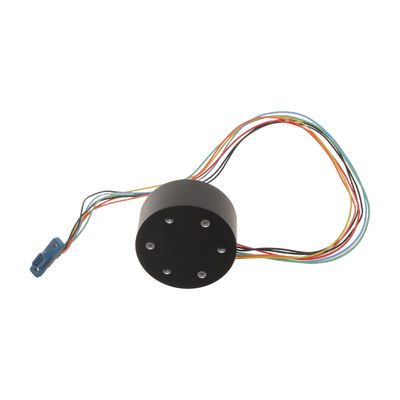

Copie pin à pin du gyroscope à fibre optique Fizoptika VG1703 ±300°/s Stabilité 0.5°/h

Copie pin à pin du gyroscope à fibre optique Fizoptika VG1703 ±300°/s Stabilité 0.5°/h

Nom De Marque:	Firepower
Numéro De Modèle:	MFOG-40
Nombre De Pièces:	1
Prix:	1350$
Conditions De Paiement:	L / C, D / P, T / T, Western Union
Capacité à Fournir:	500 / mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

CHINE

Gamme:

± 300 (° / s

Stabilité zéro biais ((10s, 1σ):

≤0,5 ° / h

Marche aléatoire angulaire:

≤0,02 ° / h

Bande passante 3DB:

≥300 Hz

Répétabilité du biais zéro ((1σ):

≤0,5 ° / h

Non linéarité du facteur d'échelle:

≤500 ppm

Dimension:

φ40x20mm

Consommation d'énergie:

≤1,5 W

Détails d'emballage:

Sponge + carton

Capacité d'approvisionnement:

500 / mois

Mettre en évidence:

Gyroscope à fibre optique Fizoptika Vg1703

Gyroscope à fibre optique ±300°/s

Gyroscope à fibre optique stabilité 0.5°/h

Description du produit

Copies en broche de Fizoptika VG1703 Giroscope à fibre optique ± 300°/s 0,5°/h Stabilité

LeGyroscope à fibre optique micro-nanoparticule MFOG-40est un capteur de vitesse angulaire avancé qui intègre parfaitement les technologies optiques, mécaniques et électroniques.Effet Sagnac, il utilise des dispositifs de fibre micro-nanométriques de pointe pour réaliser des mesures de haute précision.Le gyroscope détecte la vitesse angulaire en surveillant la différence de phase générée entre deux faisceaux lumineux se propageant dans des directions opposées, le traitement de ces informations par l'intermédiaire d'une électronique sophistiquée et la fourniture d'une rétroaction précise à des fins de contrôle ou de mesure.

Conçu pour la simplicité et la fiabilité, ce gyroscope est doté d'une structure compacte etpas de pièces mobilesLa capacité de démarrage rapide, combinée à sa petite taille et à son faible poids, la rendent très adaptée aux applications dans les secteurs de l'électricité, de l'électricité, de l'électricité, de l'électricité, de l'électricité, de l'électricité et de l'électricité.contrôle de l'attitude, navigation et mesure du mouvementde divers transporteurs, y compris les plateformes aériennes, maritimes et terrestres.

Principales caractéristiques

Structure simple sans pièces mobiles ou usées
Démarrage rapide et conception compacte (φ40*20 mm)
Construction légère pour des applications polyvalentes
Idéal pour les systèmes de contrôle de l'attitude et de mesure du support

Components techniques

Montage de voie optique
Circuits de détection et de commande
Esquelette et boîtier structural en fibres

Paramètres de performance

Paramètre	Spécification
Plage (°/s)	± 300
Facteur d'échelle (LSB/°/s)	3600
Facteur d'échelle non linéaire (ppm)	≤ 500
Stabilité à zéro biais (10s, 1σ, °/H)	≤ 05
Répétabilité à biais zéro (1σ, °/H)	≤ 05
Marche aléatoire angulaire (°/H1/2)	≤ 002
Stabilité zéro biais à température totale (°/H)	≤ 15
Largeur de bande de 3 dB (Hz)	≥ 300
Énergie électrique (V)	5 ± 0.15
Consommation de puissance (W)	≤ 15

Besoins en énergie

L'alimentation externe du produit comporte deux circuits et les prescriptions sont indiquées au tableau 2:

	+5V
Voltage	4.85V à 5,15V
Ressort	20 mV
Courant électrique	0.2A

Interface électrique

Le gyroscope en fibre optique micro-nano MFOG-40 est relié électriquement à l'extérieur par des câbles.

Nombre de nœuds	Couleur	Définition
1	Pépins et autres légumes	Pour les appareils de type
2	Le bleu	Résistance à la combustion
3	Verte	RS422 T+
4	Jaune	Le numéro de série RS422 T
5	Noir	Le GND
6	Noir	Le GND
7	Le rouge	5V

Diagrammes de produits

Diagramme technique du gyroscope à fibres optiques

Fizoptika VG1703 Gyroscope à fibre optique dessin dimensionnel
