Compas gyroscopique d'accéléromètre d'IMU
Created with Pixso.

Unité de mesure miniaturisée MEMS pour la détection du mouvement

Unité de mesure miniaturisée MEMS pour la détection du mouvement

Nom De Marque: Firepower
Numéro De Modèle: 16475c
Nombre De Pièces: 1
Prix: 2450USD
Conditions De Paiement: L / C, D / P, T / T, Western Union
Capacité à Fournir: 100pcs / mois
Informations détaillées
Lieu d'origine:
CHINE
Certification:
CE
plage de mesure du gyroscope:
±500°/s (en option)
Stabilité du gyro à biais zéro:
30°/h, 1s lissage, 1sigma
Marche aléatoire du gyroscope:
0,15~0,2°/h-², 1 sigma
Plage de mesure de l'accéléromètre:
±8g
Stabilité de zéro-polarisation d'accéléromètre:
0,3mg, 1s de lissage, 1sigma
Marche aléatoire de l'accéléromètre:
0,05~0,07 m/s/h-², 1 sigma
Détails d'emballage:
Sponge + carton
Capacité d'approvisionnement:
100pcs / mois
Mettre en évidence:

capteur gyroscope à un seul axe

,

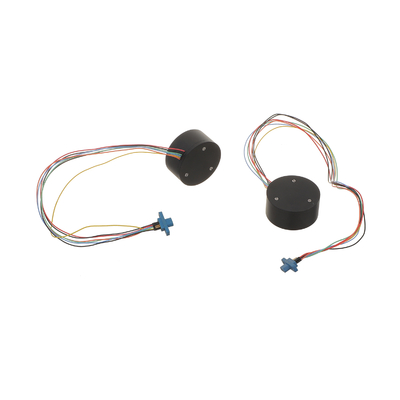

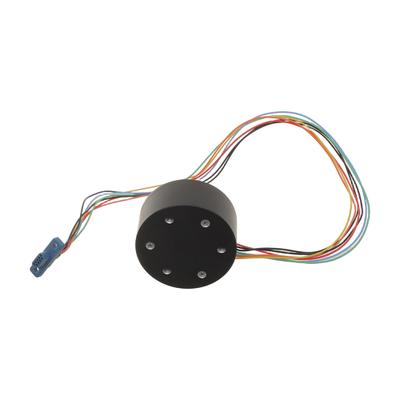

remplacement du gyroscope à fibre optique

,

capteur gyroscope VG1703

Description du produit
Description du produit

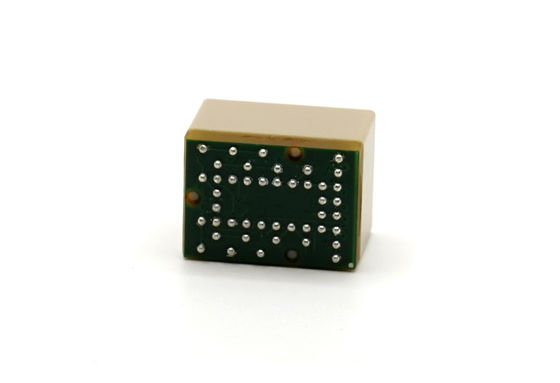

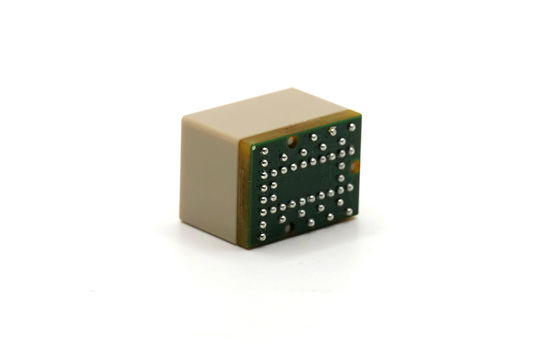

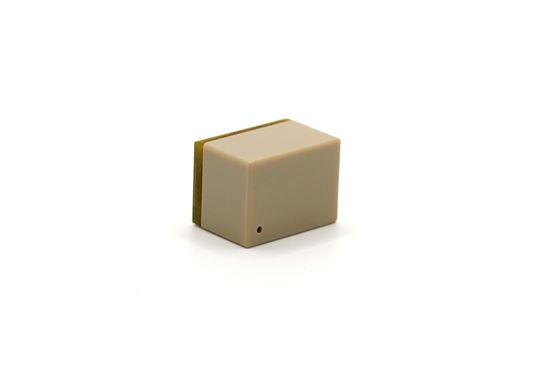

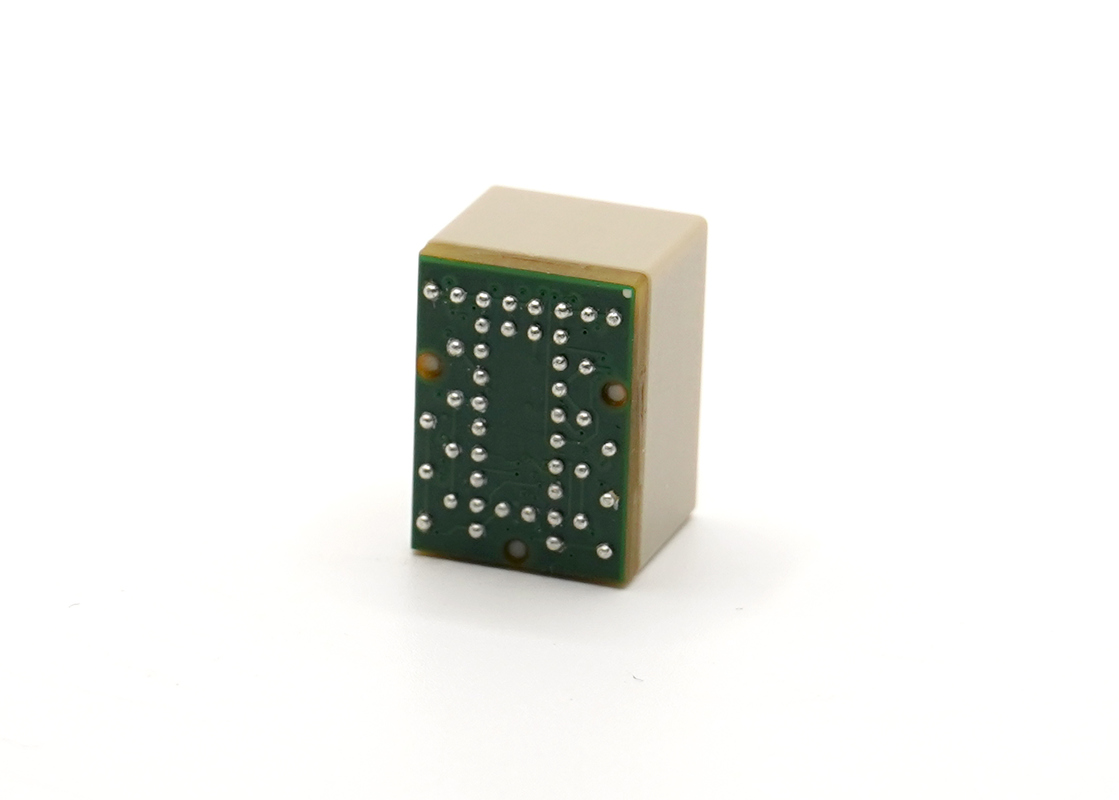

Le 16475C est un module de capteur de mouvement MEMS miniaturisé de haute précision contenant un gyroscope à trois axes et un accéléromètre à trois axes. Chaque capteur inertiel du 16475C est combiné à un circuit de conditionnement du signal pour fournir une interface simple pour l'acquisition de données et le contrôle de la configuration à l'aide d'une interface SPI et d'une structure de registre. Le 16475C est disponible dans un boîtier BGA à 100 billes qui mesure environ 15 mm x 11 mm x 11 mm.

Spécifications techniques
Paramètre Conditions d'essai Max Typique Minimal Unité
Gyroscope
Plage de mesure

±500
°/s
Facteur d'échelle X_GYRO_OUT et X_GYRO_LOW (32 bits)
2 621 440
LSB/°/s
X_GYRO_OUT (16 bits)
40
LSB/°/s
Non-linéarité du facteur d'échelle Meilleure adaptation linéaire, vitesse angulaire d'entrée 500 dps
100
ppm
Répétabilité du facteur d'échelle Q=3, 1σ
300
ppm
Répétabilité du zéro Q=6, 1σ
30
°/h
Instabilité du biais zéro Allan, 1σ
2.5 3.0 °/h
Stabilité du biais zéro Lissage 1s, 1σ
30
°/h
Marche aléatoire
0.15 0.20 °/√h
Vibration du biais zéro à pleine température -45℃≤Tc≤+85℃, lissage 10s, 1σ
72
°/h
Sensibilité G Test à 1g
0.01
°/s/g
Bruit de sortie Sans filtrage, RMS
0.08 0.10 °/s
Bande passante -3dB
345
Hz
Taux de résonance du capteur

20
kHz
Accéléromètre
Plage de mesure

±8
g
 Facteur d'échelle X_ACCL_OUT et X_ACCL_LOW (32 bits)
2 621 44000
LSB/g
X_ACCL_OUT (16 bits)
4000
LSB/g
Couplage croisé Arbre et arbre
±0.05
°
Non-linéarité du facteur d'échelle Meilleure adaptation linéaire, 1G
500
ppm
Répétabilité du facteur d'échelle Q=3, 1σ
500
ppm
Répétabilité du zéro Q=6, 1σ
0.3
mg
Instabilité du biais zéro Allan, 1σ
25 50 ug
Stabilité du biais zéro Lissage 1s, 1σ
0.3
mg
Marche aléatoire
0.05 0.07 m/s/√h
Vibration du biais zéro à pleine température -45℃≤Tc≤+85℃, lissage 10s, 1σ
3
mg
Bruit de sortie Sans filtrage, RMS
2.0 3.0 mg
Bande passante -3dB
393
Hz
Taux de résonance du capteur

2.6
kHz
Capteur de température
Facteur d'échelle

0.1
℃/LSB
Mémoire flash Nombre d'assurances 100 000

Cycles
Période de rétention des données T=85℃ 20

Années
Temps requis pour la configuration des fonctionnalités
Heure de début

1000
ms
Temps de mise à jour interne

75
us
Vitesse de mise à jour

2.0
kSPS
Rapport d'entrée du signal de synchronisation
1900 2000 2100 Hz
Alimentation VDD Plage de tension de fonctionnement 3.0
3.6 V
Courant d'alimentation VDD=3.3V 17
20 mA
