Compas gyroscopique d'accéléromètre d'IMU

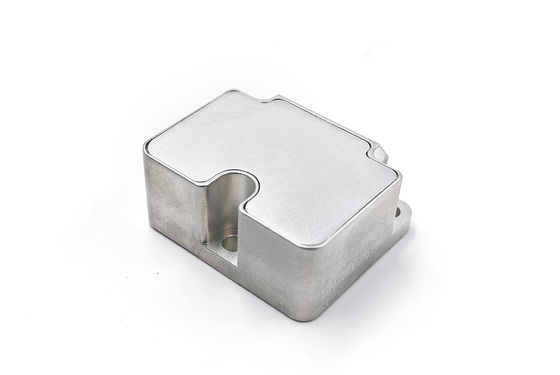

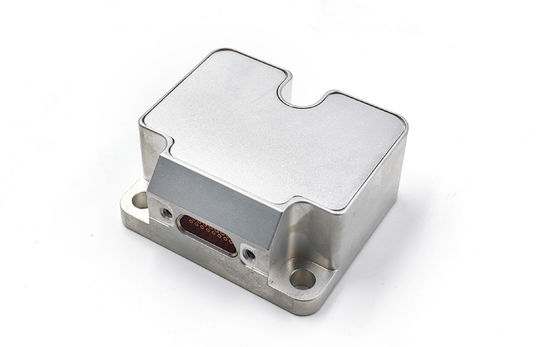

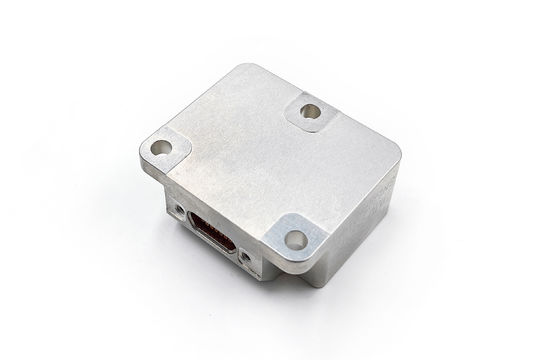

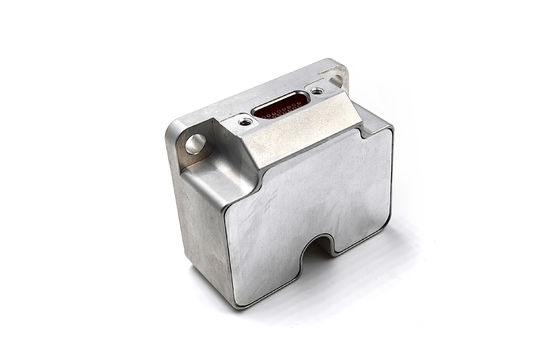

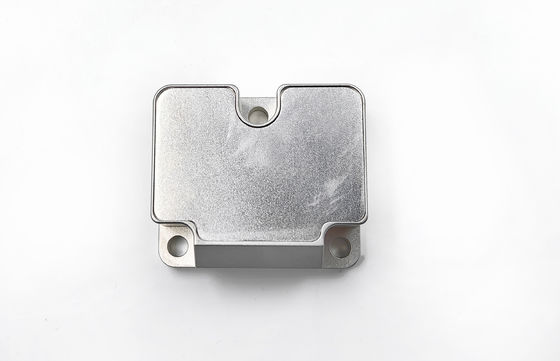

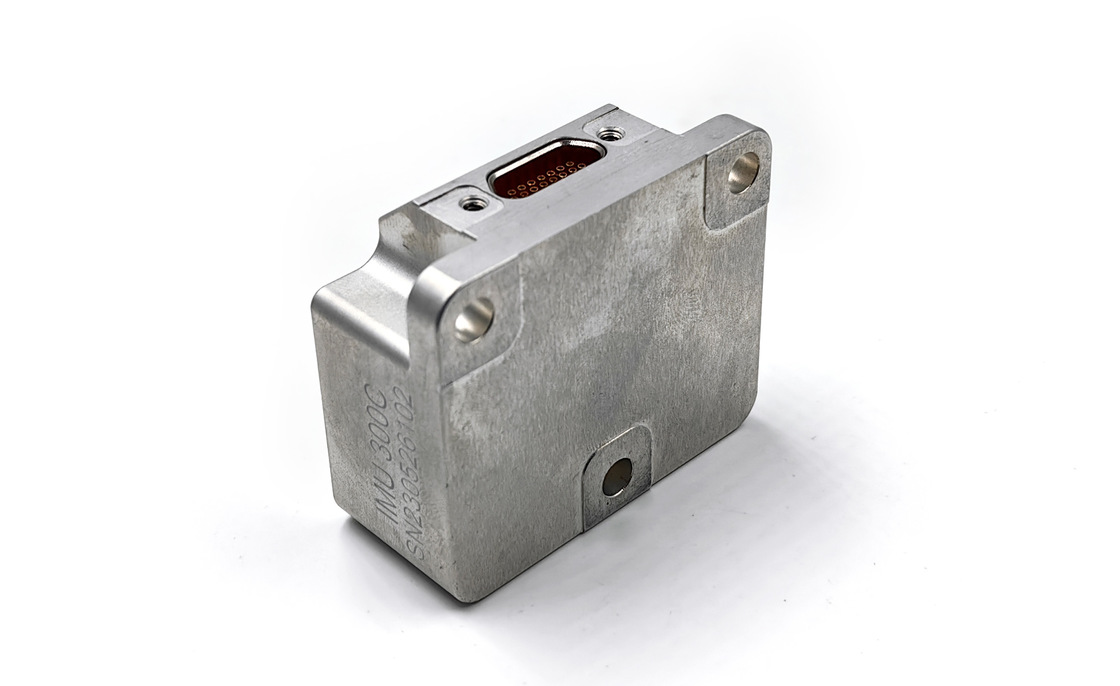

Remplacement économique de l'unité de mesure inertielle (IMU) à 6 axes Stim300

Nom De Marque:	Firepower
Numéro De Modèle:	UIM6-1
Nombre De Pièces:	1
Conditions De Paiement:	T/T
Capacité à Fournir:	1000pcs

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Nom de produit:

Gyroscopie de l'IMU pour drones

Plage de mesure du gyroscope:

450deg/s

Stabilité du biais:

0,3 ° / h

Non linéarité du facteur d'échelle:

150 ppm

Répétabilité du facteur d'échelle (1σ):

20PPM

Acc Plage de mesure (personnalisable):

± 10g

Stabilité du biais @10s:

00,05 mg

largeur de bande du DB 3:

100Hz

Détails d'emballage:

carton en bois

Capacité d'approvisionnement:

1000pcs

Mettre en évidence:

Positionneur simple d'axe de plaque tournante

Positionneur simple d'axe inclinant le type

Inclinant le type banc d'essai simple d'axe

Description du produit

Remplacement de l'unité de mesure de l'inertie IMU Stim300 à 6 axes rentable

C' est ça.Unité de mesure de l'inertie MEMS (IMU)intégrer uneun gyroscope à trois axes, un accéléromètre à trois axes, un inclinomètre à trois axes, un capteur de température et une carte de traitement du signalIl mesure lesvitesse angulaire, accélération et inclinaisond'un transporteur avec une grande précision et des sortiesdonnées compensées(température, désalignement, erreurs non linéaires)Résistance à la compressionIdéal pournavigation, contrôle de l'attitude et stabilisation, cette unité MEMS IMU offre unun remplacement rentable et performant du STIM300dans les drones, les véhicules et les plateformes industrielles.

Principaux paramètres techniques

Spécifications du gyroscope

Paramètre	Unité	UIM6-1	Unité de contrôle	Unité de contrôle	Unité de contrôle
Plage de mesure (personnalisable)	°/s	± 400	± 400	± 400	± 2000
Stabilité du biais en cours d'exécution ((@ variance Allan)	°/h	0.3	0.1	0.05	1
Stabilité du biais @10s (10s en douceur, 1σ, température ambiante)	°/h	3	1	0.5	6
Stabilité du biais à pleine température	°/h	10	3	2	18
Marche aléatoire angulaire	°/√h	0.15	0.1	0.02	0.3
Répétabilité du biais (1σ)	°/h	1	0.5	0.3	2
Sensibilité à l'accélération du biais	°/h/g	1	1	1	2
Facteur d'échelle non linéaire ((1σ)	en ppm	150	150	150	300
Répétabilité par facteur d'échelle (1σ)	en ppm	20	20	20	100
Défaut d' alignement	- Je ne sais pas.	± 0.05	± 0.05	± 0.05	± 0.05
Largeur de bande de 3 dB	Hz	250	200	150	250

Indicateurs techniques de l'accéléromètre

Paramètre	Unité	Unité de contrôle	Unité IMU6-1y-2	Unité IMU6-1y-3	Unité IMU6-1y-4
Plage de mesure (personnalisable)	g	± 10	± 30	± 50	± 80
Stabilité du biais en cours d'exécution (variance d'Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Stabilité du biais @10s	mg	0.05	0.2	0.5	1
Stabilité du biais à pleine température	mg	1	3	5	15
Marche aléatoire angulaire	M/s/√h	0.001	0.002	0.005	0.01
Répétabilité du biais ((1σ)	mg	0.1	0.5	1	2
Répétabilité par facteur d'échelle (1σ)	en ppm	200	200	200	200
Facteur d'échelle non linéaire ((1σ)	en ppm	50	100	200	300
Défaut d' alignement	- Je ne sais pas.	± 0.05	± 0.05	± 0.05	± 0.05
Largeur de bande de 3 dB	Hz	100	100	100	100

Spécification de l'angle d'inclinaison (non configuré par défaut, optionnel)

Paramètre	Unité	Unité de contrôle de l'immigration
Plage de mesure (personnalisable)	g	± 17
Stabilité du biais (1s de lissage)	mg	0.5
Marche au hasard	M/s/√h	0.08
Facteur d'échelle non linéaire	en ppm	100

Caractéristiques électriques

Paramètre	Unité	Unité de contrôle de l'immigration
Voltage	V	5
Consommation d'électricité	W	2
Ressort	MV	100

Adaptabilité à l'environnement

Paramètre	Unité	Unité de contrôle de l'immigration
Température de fonctionnement	°C	-45 à 85
Température de stockage	°C	-55 à 105
Vibration	- Je ne sais pas.	10 à 2000 Hz,6.06g
Les effets	- Je ne sais pas.	1000 g,0.1 secondes

Autres spécifications

Paramètre	Unité	Unité de contrôle de l'immigration
Le poids	g	55 ± 5
