Compas gyroscopique d'accéléromètre d'IMU

Unité d'exploitation du système MEMS à faible bruit pour les drones

Nom De Marque:	Firepower
Numéro De Modèle:	IMU6-1A
Nombre De Pièces:	1
Conditions De Paiement:	T / t, l / c
Capacité à Fournir:	1000pcs

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Stabilité du biais en cours (@ allan variance):

0.1°/h

Chaîne de compas gyroscopique:

±400º/s

Marche aléatoire angulaire:

0,15 °/√h

Chaîne d'accéléromètre:

± 30

Stabilité du biais de l'accéléromètre:

00,05 mg

largeur de bande du DB 3:

200 Hz

Détails d'emballage:

carton en bois

Capacité d'approvisionnement:

1000pcs

Mettre en évidence:

plaque tournante de l'axe 15kg 1

1 plaque tournante 22V d'axe

1 plaque tournante 50Hz d'axe

Description du produit

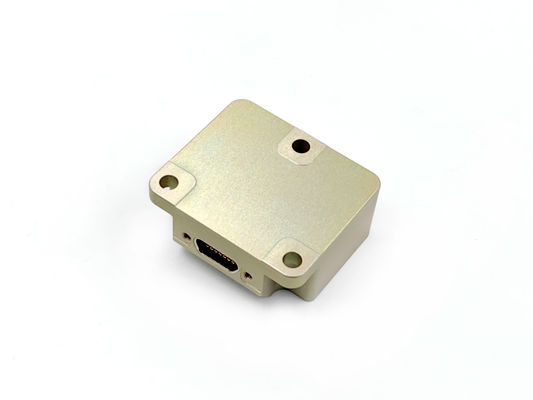

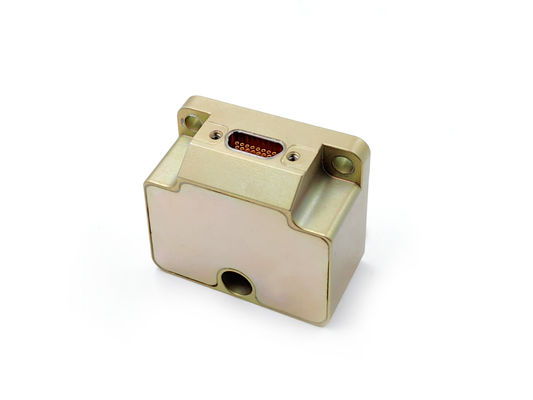

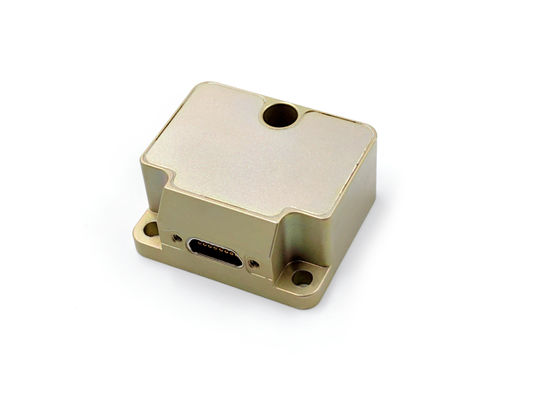

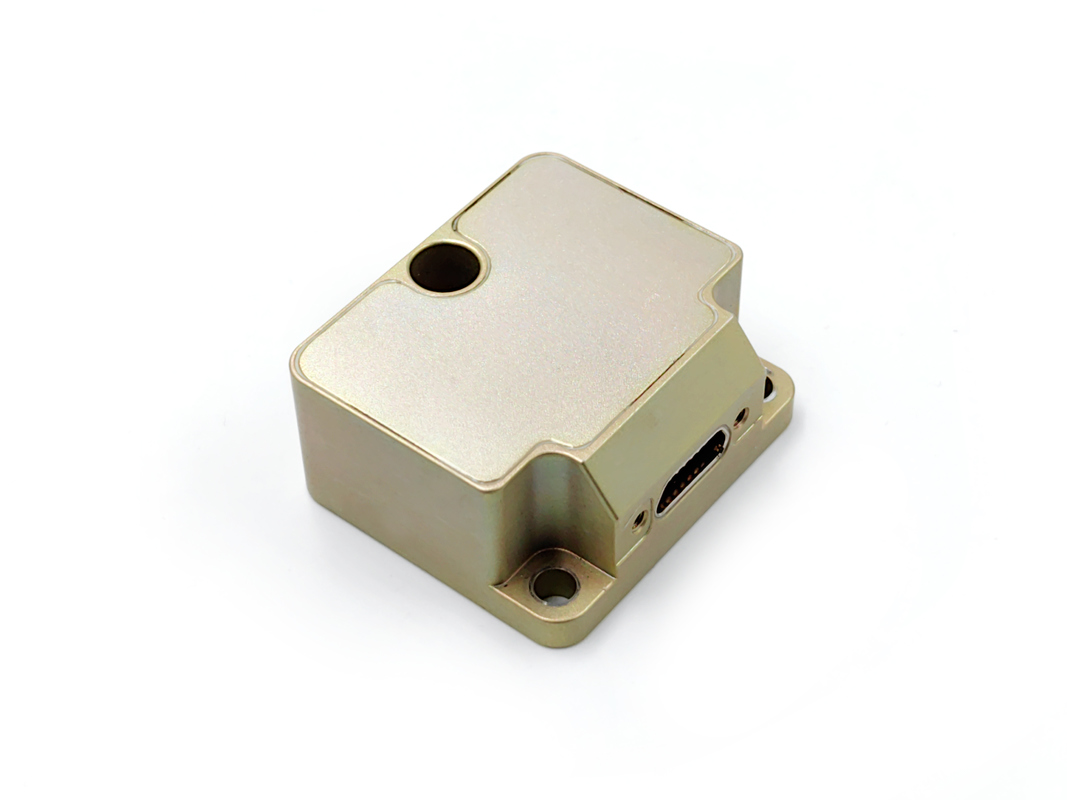

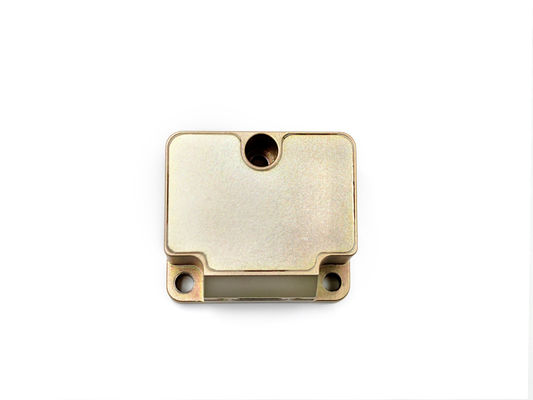

Centrale inertielle MEMS à faible bruit pour fabricant de drones

Principaux paramètres techniques

Spécifications du gyroscope

Paramètre	Unité	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Plage de mesure (personnalisable)	°/s	±400	±400	±400	±2000
Stabilité du biais en cours de fonctionnement (@ variance d'Allan)	°/h	0.3	0.1	0.05	1
Stabilité du biais @10s (lissage sur 10s, 1σ, température ambiante)	°/h	3	1	0.5	6
Stabilité du biais en pleine température	°/h	10	3	2	18
Marche aléatoire angulaire	°/√h	0.15	0.1	0.02	0.3
Répétabilité du biais (1σ)	°/h	1	0.5	0.3	2
Sensibilité du biais à l'accélération	°/h/g	1	1	1	2
Non-linéarité du facteur d'échelle (1σ)	ppm	150	150	150	300
Répétabilité du facteur d'échelle (1σ)	ppm	20	20	20	100
Défaut d'alignement	°	±0.05	±0.05	±0.05	±0.05
Bande passante à 3 dB	Hz	250	200	150	250

Indicateurs techniques de l'accéléromètre

Paramètre	Unité	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Plage de mesure (personnalisable)	g	±10	±30	±50	±80
Stabilité du biais en cours de fonctionnement (Variance d'Allan @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Stabilité du biais @10s	mg	0.05	0.2	0.5	1
Stabilité du biais en pleine température	mg	1	3	5	15
Marche aléatoire angulaire	m/s/√h	0.001	0.002	0.005	0.01
Répétabilité du biais (1σ)	mg	0.1	0.5	1	2
Répétabilité du facteur d'échelle (1σ)	ppm	200	200	200	200
Non-linéarité du facteur d'échelle (1σ)	ppm	50	100	200	300
Défaut d'alignement	°	±0.05	±0.05	±0.05	±0.05
Bande passante à 3 dB	Hz	100	100	100	100

Spécification de l'angle d'inclinaison (non configuré par défaut, en option)

Paramètre	Unité	IMU6-1y-x
Plage de mesure (personnalisable)	g	±1.7
Stabilité du biais (lissage sur 1s)	mg	0.5
Marche aléatoire	m/s/√h	0.08
Non-linéarité du facteur d'échelle	ppm	100

Caractéristiques électriques

Paramètre	Unité	IMU6-1y-x
Tension	V	5
Consommation électrique	W	2
Ondulation	mV	100

Adaptabilité environnementale

Paramètre	Unité	IMU6-1y-x
Température de fonctionnement	℃	-45~85
Température de stockage	℃	-55~105
Vibration	--	10~2000Hz,6.06g
Impact	--	1000g,0.1ms

Autres spécifications

Paramètre	Unité	IMU6-1y-x
Poids	g	55±5

L'IMU MEMS est un système entièrement intégré combinant gyroscope, accéléromètre, inclinomètre, capteur de température et électronique de traitement. Il fournit des mesures de vitesse angulaire, d'accélération et d'inclinaison à 3 axes en temps réel avec compensation d'erreur. Compact et léger, il sort les données via RS-422 pour une intégration facile. Adapté à l'aérospatiale, à la défense et à la navigation des véhicules autonomes, cette IMU sert de remplacement direct du STIM300, offrant des performances fiables et stables dans des conditions difficiles.

Schéma d'encombrement
