Compas gyroscopique d'accéléromètre d'IMU

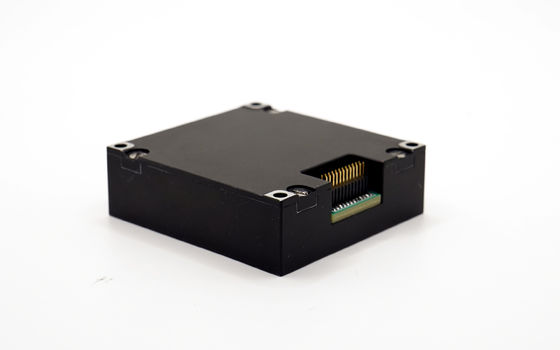

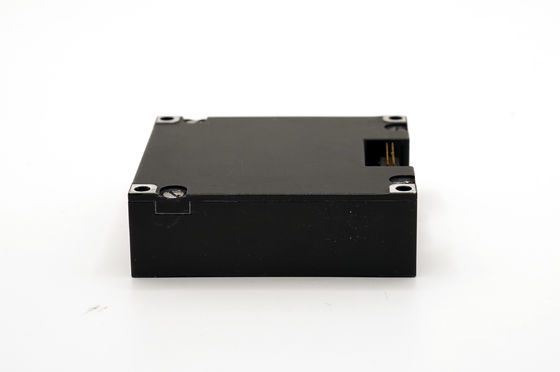

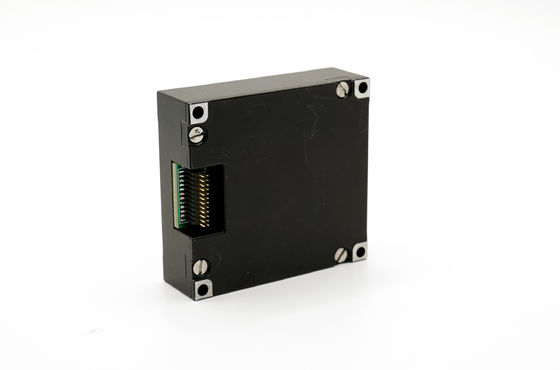

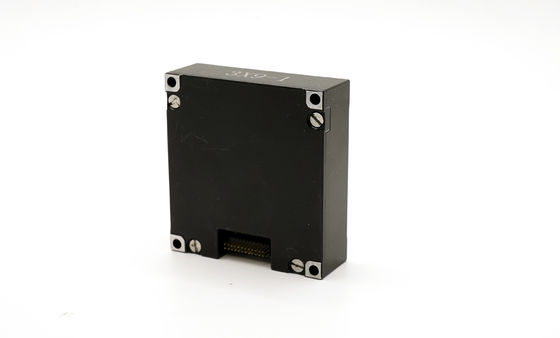

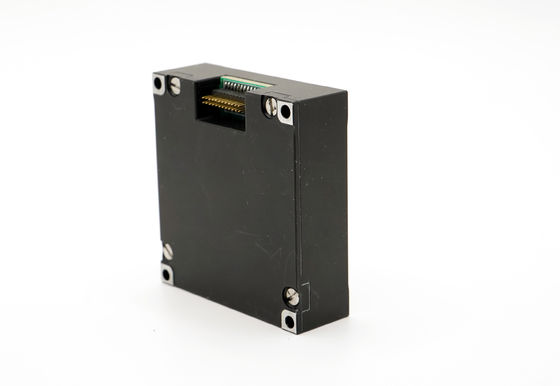

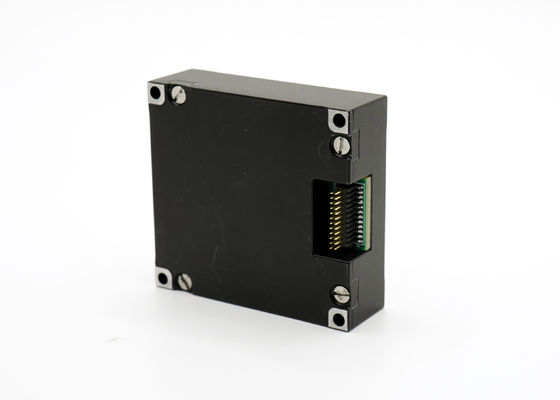

Unité d'accéléromètre à 10 axes avec un gyroscope, un magnétomètre et un baromètre à 3 axes

Unité d'accéléromètre à 10 axes avec un gyroscope, un magnétomètre et un baromètre à 3 axes

Nom De Marque:	Firepower
Numéro De Modèle:	16488C
Nombre De Pièces:	1
Conditions De Paiement:	L / C, T / T
Capacité à Fournir:	1000pcs

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Plage de mesure dynamique:

±450º/s

Instabilité sans polarisation:

5º/heure

stabilité de polarisation nulle:

10º/heure

Marche au hasard:

0.26o/√h

Répétabilité sans biais:

20º/heure

Répétabilité par facteur d'échelle:

200 ppm

Poids:

Température de fonctionnement:

-45 à 85 °C

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

1000pcs

Mettre en évidence:

Plaque tournante mécanique gyroscopique

Plaque tournante 1100x700x767mm gyroscopique

Plaque tournante 170kg gyroscopique

Description du produit

Unité d'accéléromètre à 10 axes avec un gyroscope, un magnétomètre et un baromètre à 3 axes

Fonctions du produit et paramètres techniques

Composition et fonction

L'unité de mesure inertielle à degrés de liberté multiples 16488C est un système inertiel complet comportant:

Gyroscope à trois axes
Accéléromètres à trois axes
Magnétomètres à trois axes
Capteur de pression

Ce système mesure les paramètres de vitesse angulaire, d'accélération, de champ magnétique et de pression de l'air sur trois axes.compensation de l'angle de désalignement de l'installation, et la compensation non linéaire) par des protocoles de communication SPI ou UART.

Principaux paramètres techniques


Paramètre	Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope
Plage de mesure dynamique	Configurable			± 450	Les autres
Instabilité de biais zéro	La variance d' Allan est meilleure que		5		le nombre de jours
Stabilité de biais zéro	10s doux, RMS, meilleur que		10		le nombre de jours
Zéro biais dans toute la plage de température	-40°C ~ 85°C, 10s en douceur, RMS		60		le nombre de jours
Marche au hasard	1σ		0.26		o/√h
Répétabilité zéro biais	1σ		20		le nombre de jours
Sensitivité à l'accélération à biais zéro			20		o/h/g
Répétabilité par facteur d'échelle	1σ		200		Ppm
Facteur d'échelle non linéaire	FS = 450 o/s		200		Ppm
Largeur de bande (-3dB)			330		Hz
Accouplement croisé			0.2		%
Accéléromètre
Plage de mesure dynamique	Configurable			± 20	g
Stabilité de biais zéro	Variance Allan		0.07		mg
Zéro biais dans toute la plage de température	-40°C ~ 85°C, 10s en douceur, RMS		3		mg
Marche au hasard	1b		0.029		M/s/√h
Répétabilité zéro biais	1b		0.5		mg
Stabilité de biais zéro	10s doux, RMS, meilleur que		0.25		mg
Répétabilité par facteur d'échelle	1σ		500		en ppm
Facteur d'échelle non linéaire	FS = 10 g		500		en ppm
Largeur de bande (-3dB)			250		Hz
Accouplement croisé			0.2		%
Magnétomètres
Plage de mesure dynamique				± 25	Gauss
Sensitivité			0.1		Les États membres
Le baromètre
Plage de pression		300		1100	parité
Sensitivité			6.1 × 10^{- 7 ans}		mbar/LSB
Caractéristiques électriques
Voltage	Courant continu		30,3 ± 0.15		V
Consommation d'électricité			0.5		W
Ressort	P-P		100		MV
Le poids			48 ± 2		g
Utilisation de l'environnement
Température de fonctionnement	Évolutivité	- 45 ans.		85	°C
Température de stockage		- 55 ans		85	°C
