Compas gyroscopique d'accéléromètre d'IMU

Capteur inertiel IMU 6 axes calibré en usine pour la navigation des véhicules autonomes

Capteur inertiel IMU 6 axes calibré en usine pour la navigation des véhicules autonomes

Nom De Marque:	Firepower
Numéro De Modèle:	16488HA
Nombre De Pièces:	1
Prix:	2000$
Conditions De Paiement:	L / C, T / T
Capacité à Fournir:	1000pcs

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Plage de mesure dynamique:

±450º/s

Instabilité sans polarisation:

0,3º/h

Biais zéro dans toute la plage de température:

20º/heure

Marche au hasard:

00,15o/√h

Répétabilité sans biais:

5º/heure

Bande passante:

250hz

Accouplement croisé:

Résolution:

2º/heure

Détails d'emballage:

Boîte en bois

Capacité d'approvisionnement:

1000pcs

Mettre en évidence:

Plaque tournante d'axe du simulateur 3 de mouvement

Type de cadre de plaque tournante de 3 axes

Description du produit

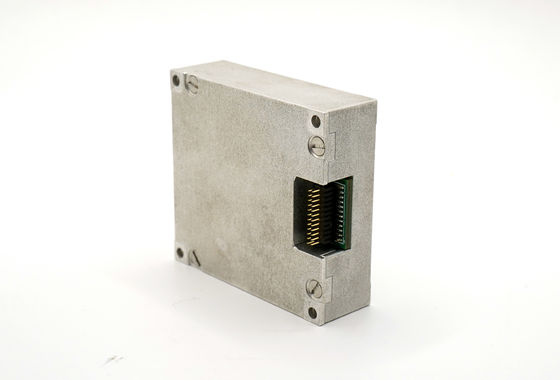

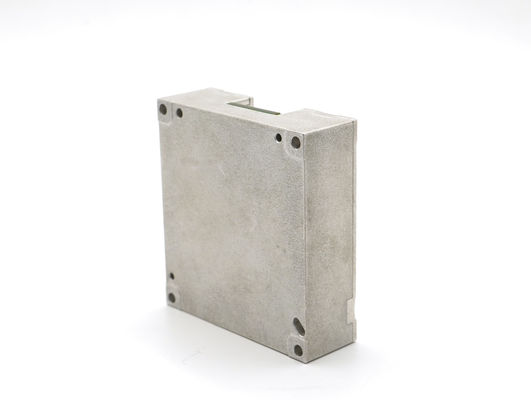

Capteur inertiel IMU 6 axes calibré en usine pour la navigation des véhicules autonomes

Description du produit

L'unité de mesure inertielle 16488HA est un système inertiel complet comprenant un gyroscope trois axes et un accéléromètre trois axes intégrés. Il mesure le taux de rotation angulaire, l'accélération et d'autres paramètres du porteur sur trois axes, en sortant des données compensées pour les erreurs (y compris la compensation de température, la compensation de l'angle de désalignement de l'installation et la compensation non linéaire) via SPI conformément au protocole de communication.

Principaux paramètres techniques

Paramètre	Conditions de test	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyroscope
Plage de mesure dynamique				±450	º/s
Instabilité du biais nul	Variance d'Allan, meilleure que		0.3		º/h
Stabilité du biais nul	Lissage sur 10s, RMS, meilleure que		3		º/h
Biais nul sur toute la plage de température	-40 ℃ ~ 85 ℃, lissage sur 10 s, rms		20		º/h
Marche aléatoire	1σ		0.15		º/√h
Répétabilité du biais nul	1σ		5		º/h
Répétabilité du facteur d'échelle	1σ		100		ppm
Non-linéarité du facteur d'échelle	1σ		100		ppm
Bande passante (-3dB)			250		Hz
Couplage croisé			0.1		%
Résolution			2		º/h
Sensibilité à l'accélération			2		°/h/g
Accéléromètre
Plage de mesure dynamique				±20	g
Stabilité du biais nul	Variance d'Allan		0.07		mg
Biais nul sur toute la plage de température	-40 ℃ ~ 85 ℃, lissage sur 10 s, rms		3		mg
Stabilité du biais nul	Lissage sur 10s, RMS, meilleure que		0.25		mg
Marche aléatoire	1σ		0.029		m/s/√h
Répétabilité du biais nul	1σ		0.5		mg
Répétabilité du facteur d'échelle	1σ		500		ppm
Non-linéarité du facteur d'échelle	FS=20g		500		ppm
Bande passante (-3dB)			250		Hz
Couplage croisé			0.1		%
Interface de communication
SPI 1 voie	Entrer la fréquence d'horloge		8	15	MHz
Caractéristiques électriques
Tension	Courant continu		3.3		V
Consommation d'énergie			1.5	1.5	W
Ondulation	P-P		48±2	100	mV
Environnement d'utilisation
Température de fonctionnement		-45		85	℃
Température de stockage		-55		85	℃

Dessin d'ensemble
