Compas gyroscopique d'accéléromètre d'IMU

UIM MEMS pour système de navigation de catégorie automobile

UIM MEMS pour système de navigation de catégorie automobile

Nom De Marque:	Firepower
Numéro De Modèle:	UIM115
Nombre De Pièces:	1
Prix:	200$
Conditions De Paiement:	T / t, l / c
Capacité à Fournir:	1000/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Chaîne de gyroscope:

250/ 500 º/s

Stabilité du biais zéro:

3,0º/h

Non linéarité du facteur d'échelle:

0,02%

Bande passante:

80Hz

Portée de l'accéléromètre:

4//16/g

Interface:

UART à sens unique

Vibration:

20 ~ 2000 Hz, 3 g

Impact:

1 000 g, 0,5 ms

Détails d'emballage:

carton avec l'éponge

Capacité d'approvisionnement:

1000/month

Mettre en évidence:

Type plaque tournante à trois axes d'UOO

Rate Triaxial Turntable angulaire

Directions à trois axes de la plaque tournante trois

Description du produit

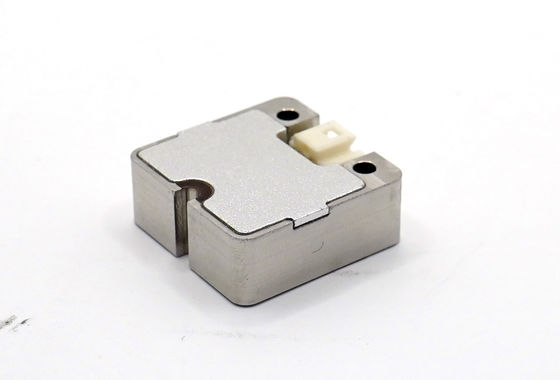

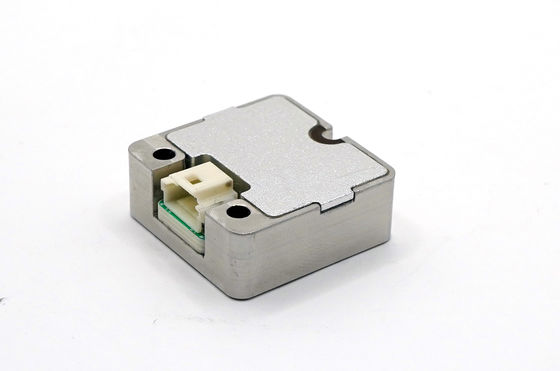

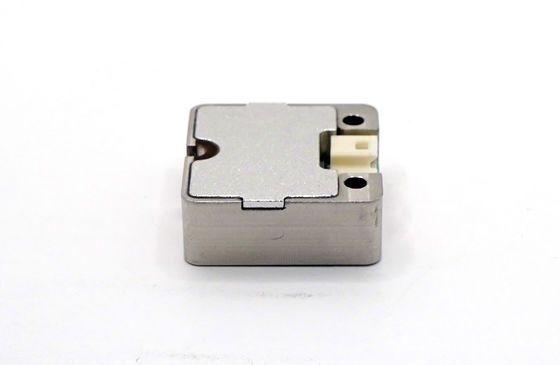

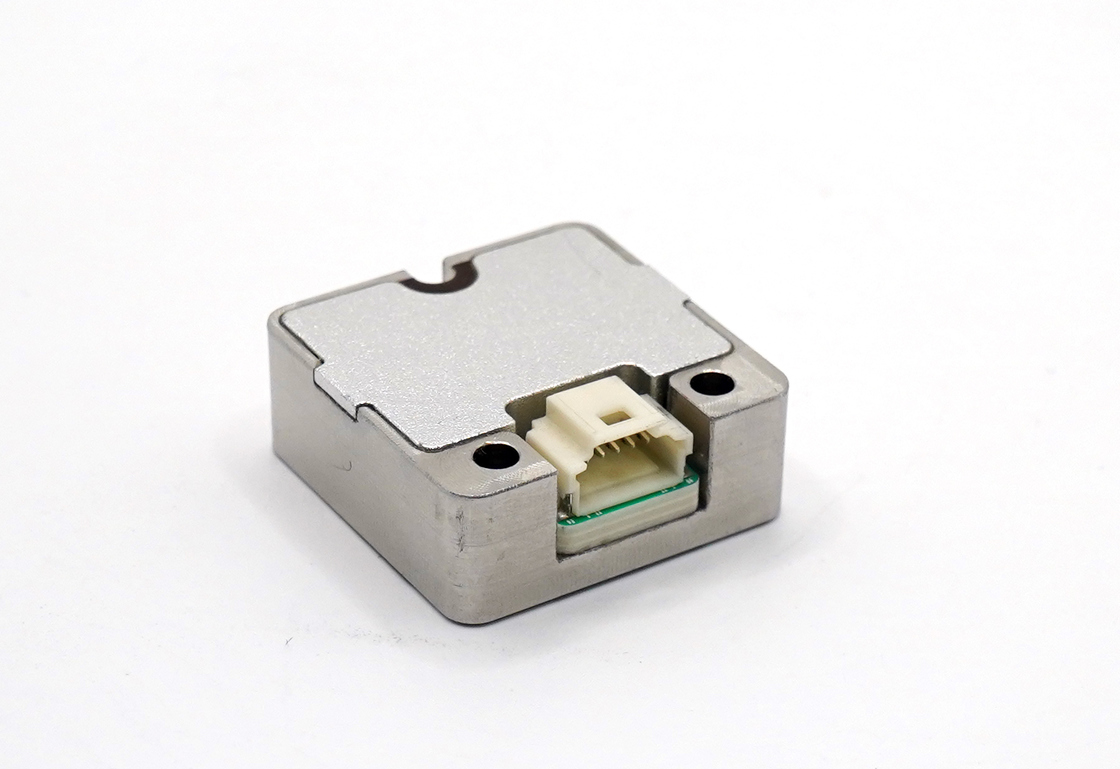

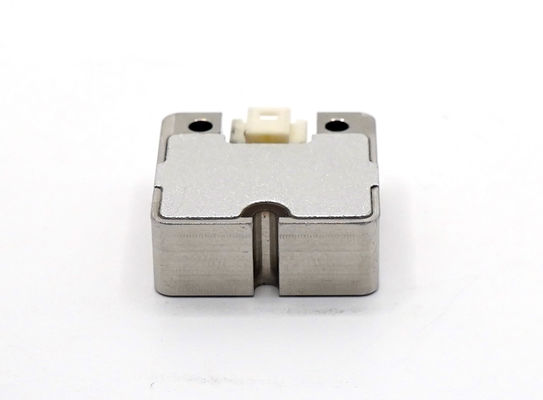

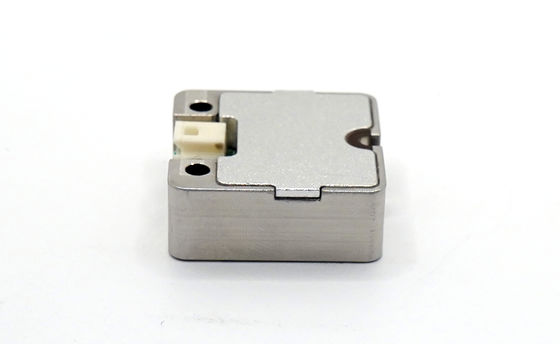

Centrale inertielle MEMS de qualité automobile pour système de navigation

L'IMU115 est une centrale inertielle (IMU) avancée basée sur la technologie micromécanique (MEMS), dotée d'un gyroscope MEMS et d'un accéléromètre MEMS haute performance intégrés. Elle fournit des mesures précises de 3 vitesses angulaires et de 3 accélérations.

Conçue pour une grande fiabilité et une adaptabilité environnementale exceptionnelle, l'IMU115 peut être personnalisée avec différentes solutions logicielles pour des applications dans la conduite intelligente, la communication en mouvement, la cartographie, les plateformes de stabilisation et les domaines connexes.

Caractéristiques du produit

Gyroscope numérique triaxial :
- Plage de mesure dynamique de ±250º/s (500º/s en option)
- Stabilité du biais nul : 10º/h (GJB, 10 s, typique), 6,0º/h (ALLAN, typique)
Accéléromètre numérique triaxial :
- Plage de mesure dynamique de ±4 g (configurable à 16 g)
- Stabilité du biais nul : 0,12 mg (GJB, 10 s), 0,065 mg (ALLAN)
Haute fiabilité : MTBF > 20 000 heures
Précision garantie sur toute la plage de températures (-40 ℃ à 80 ℃) grâce à un algorithme intégré de calibrage et de compensation de température haute performance
Conçu pour fonctionner efficacement dans des conditions de fortes vibrations
Interface : UART unidirectionnel

Domaine d'application

Systèmes de conduite intelligents
Communication en mouvement
Applications de cartographie
Plateformes de stabilisation

Spécifications du produit

Paramètre	Conditions d'essai	Minimum	Typique	Maximum	Unité
Gyroscope
Plage de mesure dynamique			250	500	º/s
Stabilité du biais nul	Variance d'Allan		3.0		º/h
Stabilité du biais nul	Moyenne sur 10 s (-40 ℃ à +80 ℃, température constante)		6.0		º/h
Plage de biais nul			±0,2		º/s
Variation du biais nul sur toute la plage de températures			±0,3		º/s
Précision du facteur d'échelle			0,2		%
Non-linéarité du facteur d'échelle			0,02		%FS
Bande passante			80		Hz
Accéléromètre
Plage de mesure dynamique			4	16	g
Stabilité du biais nul	Variance d'Allan		0,065		mg
Stabilité du biais nul	Moyenne sur 10 s (-40 ℃ à +80 ℃, température constante)		0,12		mg
Plage de biais nul			±3		mg
Variation du biais nul sur toute la plage de températures			±6		mg
Précision du facteur d'échelle			0,3		%
Non-linéarité du facteur d'échelle			0,03		%FS
Bande passante			80		Hz
Interface de communication
Débit en bauds UART unidirectionnel			115.2	460.8	Kbps
Fréquence d'échantillonnage UART		200	1000		Hz
Caractéristiques électriques
Tension		4.5	5	5.5	V
Consommation électrique				0.35	W
Ondulation (P-P)				20	mV
Caractéristiques structurelles
Taille			22,4×22,4×9,5		mm
Poids			16		g
Environnement d'utilisation
Température de fonctionnement		-40		80	℃
Température de stockage		-45		85	℃
Vibration			20-2000 Hz, 3 g
Choc			1000 g, 0,5 ms
Fiabilité
MTBF			20000		h
Durée de fonctionnement continu			120		h

Remarque : Le biais nul de l'ensemble du processus de variation de température est calculé avec un taux de variation de température ≤1 ℃/min et une plage de températures de -40 ℃ à +80 ℃.
