Compas gyroscopique d'accéléromètre d'IMU

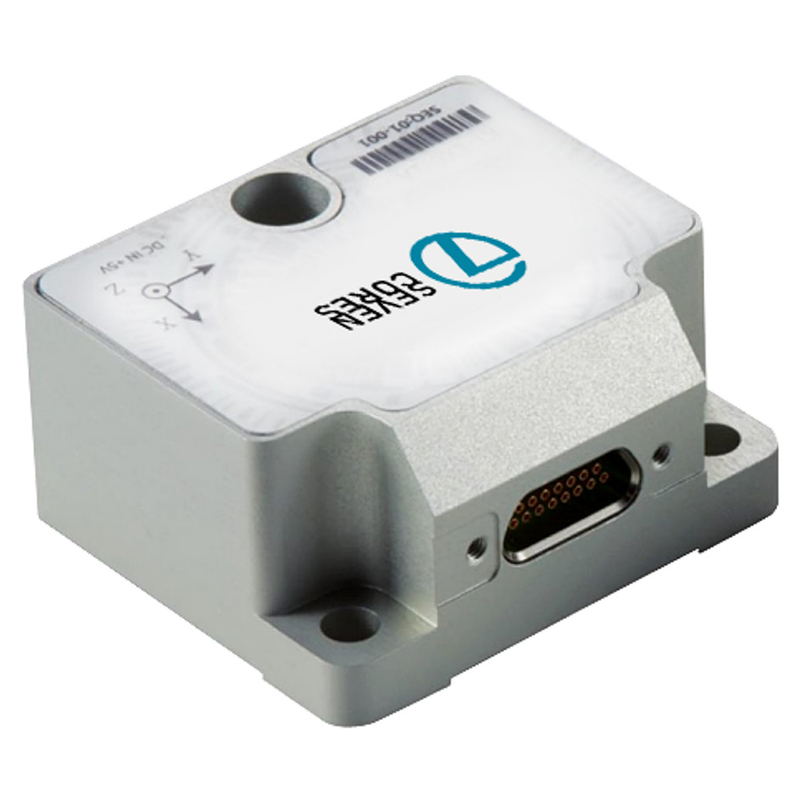

Unité de mesure inertielle haute résolution remplaçant STIM210 Gyroscope IMU pur à 3 axes

Name: Unité de mesure inertielle haute résolution remplaçant STIM210 Gyroscope IMU pur à 3 axes
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	IMU3
Nombre De Pièces:	1
Prix:	2000~2500 USD
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE ROHS

Nom du produit:

IMU pur

plage de mesure du gyroscope:

±400°/s

Stabilité à biais zéro:

≤ 10 °/H

Marche au hasard:

≤ 0,2 °/√ H

Sensibilité à l'accélération sans polarisation:

≤ 1 °/H/G

Mettre en évidence:

Unité à inertie de la mesure IMU3

Unité à inertie de la mesure STIM210

Accéléromètre d'axe de ROHS 3

Description du produit

Capteur d'unité de mesure inertielle Remplacer STIM210 Gyroscope IMU pur 3 axes Accéléromètre 3 axes

L'ensemble micro-gyroscope est composé d'un gyroscope à trois axes, d'un capteur de température, d'une carte de traitement du signal, d'une structure et du logiciel nécessaire, et est utilisé pour mesurer la vitesse angulaire à trois axes/deux axes d'un porteur, et sortir trois données de vitesse angulaire soumises à une compensation d'erreur (y compris la compensation de température, la compensation de l'angle de désalignement d'installation, la compensation non linéaire et similaires) via un port série RS-422 selon un protocole de communication convenu.

1.1.1 Spécifications du gyroscope

Plage de mesure : ± 400 °/s
Stabilité du biais nul (@ variance d'Allan) : ≤ 1 °/H
Stabilité du biais nul (1 s lisse, 1σ, température ambiante) : ≤ 10 °/H
Erreur de biais nul sur toute la plage de température : ≤ 20 °/H
Marche aléatoire : ≤ 0,2 °/√ H
Répétabilité du biais nul : ≤10 °/h
Sensibilité à l'accélération du biais nul : ≤ 1 °/H/G
Résolution : ≤ 0,001 °/s
Non-linéarité du facteur d'échelle : ≤ 100 ppm
Répétabilité du facteur d'échelle : ≤ 100 ppm
Couplage croisé : ≤ 0,1 %
Bande passante : ≤250 Hz
Poids : (52 ± 5) G

1.1.2 Exigences d'alimentation

Tension d'alimentation : (+ 5 ± 0,5) V (CC) ;
Courant d'alimentation : courant de fonctionnement < 0,3 A ;

1.1.3 Adaptabilité environnementale

Température de fonctionnement : (-45 ~ 85) °C
Température de stockage : (-55 ~ 105) °C
Vibration : 10 ~ 2000 Hz, 6,06 g
Impact : 5000 G, 0,1 ms

Schéma d'encombrement du micro-gyroscope

Unité de mesure inertielle haute résolution remplaçant STIM210 Gyroscope IMU pur à 3 axes 0

Numéro de nœud	Définition du nœud	Type	Expliquer
1	GND	ALIMENTATION	Masse d'alimentation (4)
2	ExtTrig	ENTRÉE	Source de déclenchement externe (3)
3	VSUP	ALIMENTATION	Extrémité positive de l'alimentation du produit, alimentation régulée CC + 5 V
4	TxD+	SORTIE	Borne positive de l'interface de sortie RS422 du produit
5	TxD-	SORTIE	Borne négative de l'interface de sortie RS422 du produit
6	CHÂSSIS	CHÂSSIS	Produit isolé mécaniquement de la masse d'alimentation
7	GND	ENTRÉE	Masse du signal (4)
8	NRST	ENTRÉE	Signal de réinitialisation (2)
9	RxD-	ENTRÉE	Borne négative de l'interface de réception RS422 du produit
10	RxD+	ENTRÉE	Borne positive de l'interface de réception RS422 du produit

Dimension
