Compas gyroscopique d'accéléromètre d'IMU

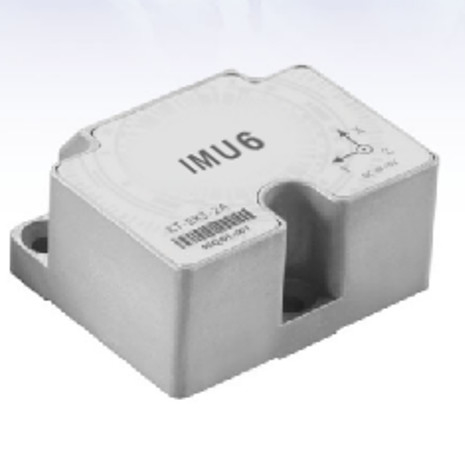

Capteur analogue de STIM300 MEMS IMU, capteur à inertie de mesure de 3 compas gyroscopiques

Name: Capteur analogue de STIM300 MEMS IMU, capteur à inertie de mesure de 3 compas gyroscopiques
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU6
Price: 4,500.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	IMU6
Nombre De Pièces:	1
Prix:	3000~6000 USD
Conditions De Paiement:	T/T

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

CE ROHS

Nom du produit:

MEMS IMU à 9 axes

plage de mesure du gyroscope:

±400°/s

Stabilité à biais zéro:

≤ 1 °/H

Marche au hasard:

≤ 0,2 °/√ H

Résolution:

1 °/h

Non-linéarité du facteur d'échelle:

500 pages par minute

Largeur de bande:

125 Hz

Mettre en évidence:

Capteur analogue de MEMS IMU

9 capteur de l'axe MEMS IMU

capteur à inertie de la mesure 125Hz

Description du produit

Sensor de mesure de l'inertie à bas prix 3 Accéléromètre, 3 Gyro, Température de direction du rouleau

Spécifications du gyroscope

Paramètre	Unité	UIM6-1	Unité de contrôle
Plage de mesure (personnalisable)	°/s	± 400	± 400
Stabilité de biais zéro @ Allan Variance (en anglais)	°/h	1	0.5
Stabilité de biais zéro (1s lisse, 1σ, température ambiante)	°/h	10	5
Stabilité de biais zéro (10s douce, 1σ, température ambiante)	°/h	5	1
Erreur de biais zéro sur toute la plage de température	°/h	20	10
Marche au hasard	°/√h	0.2	0.1
Répétabilité zéro biais	°/h	10	5
Sensitivité à l'accélération de biais zéro	°/h/g	1	1
Résolution	°/h	2	1
Facteur d'échelle non linéaire	en ppm	500
Répétabilité par facteur d'échelle	en ppm	500
Accouplement croisé	%	0.1
Largeur de bande	Hz	125

Ajout d'indicateurs techniques du tableau

Paramètre	Unité	Unité de contrôle	Unité IMU6-1y-2
Plage de mesure (personnalisable)	g	± 10	± 30
Stabilité à zéro biais (variance d'Allan @ 25 °C)	mg	0.02	0.05
Stabilité à zéro biais (1s de lissage)	mg	0.1	0.5
Stabilité à zéro biais (10 secondes de lissage)	mg	0.05	0.2
Erreur de biais zéro sur toute la plage de température	mg	1	3
Marche au hasard	M/s/√h	0.001	0.002
Répétabilité zéro biais	mg	0.1	0.5
Répétabilité par facteur d'échelle	en ppm	500
Facteur d'échelle non linéaire	en ppm	500
Largeur de bande	Hz	125

L'unité de mesure inertielle MEMS est constituée d'un gyroscope à trois axes, d'un compteur d'accélération à trois axes, d'un angle d'inclinaison à trois axes, d'un capteur de température, d'une carte de traitement du signal,une structure et les logiciels nécessaires, et est utilisé pour mesurer la vitesse angulaire à trois axes, l'accélération à trois axes et l'angle d'inclinaison à trois axes d'un transporteur.la table de chargement et les données d'inclinaison compensation d'erreur arrière (y compris la compensation de température), la compensation des angles de décalage d'installation, la compensation non linéaire et autres) par un port série RS-422 selon un protocole de communication convenu.

Capteur analogue de STIM300 MEMS IMU, capteur à inertie de mesure de 3 compas gyroscopiques 0

"IMU6-1y-x" dans le dessin est le code du produit. Selon les règles de dénomination du produit de la société, "y" dans IMU6-1y-x peut être "A", "B"," C " ou aucune lettre pour distinguer les différentes exigences relatives à l'indice de performance, et " X " peut être " 1 ", " 2 ". " 3 " et " 4 " pour distinguer les différentes gammes de produits plus compteurs. " XX-XXX " est le numéro du produit.

L'IMU6-1y-x est installé à travers 3 Φ4.4 trous, et installé avec 3 vis M4 (avec laveuse à ressort et laveuse à plat).la prise est verrouillée avec la prise et le câble est fixéDans la figure A,B est le plan de référence d'installation du groupe d'inertie.

Il est recommandé que la planéité de la surface de montage en face de la surface de référence ne soit pas supérieure à 0,01 mm, la verticalité ne soit pas supérieure à 0,02 mm,et la rugosité de la surface ne doit pas dépasser 00,8 μm.

Dimension
