Compas gyroscopique d'accéléromètre d'IMU

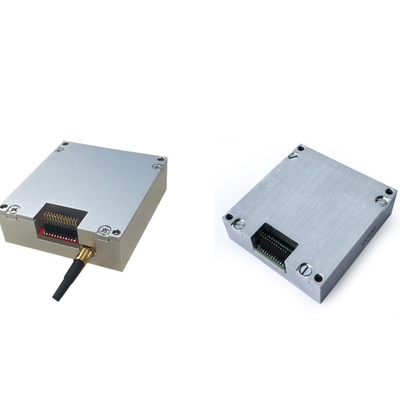

Gyroscope d'accéléromètre à faible polarisation 16488 MEMS IMU avec GPS intégré/double mode BD

Nom De Marque:	Firepower
Numéro De Modèle:	16480C
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T,L/C
Capacité à Fournir:	500/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE ROHS

Nom du produit:

Unité de mesure inertielle MEMS

Plage de mesure:

±450º/s

stabilité de polarisation nulle:

2deg/h

Marche au hasard:

0.1deg /√h

Répétabilité sans biais:

0.1deg/s

Largeur de bande:

400Hz

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/mois

Mettre en évidence:

Gyroscope d'accéléromètre ROHS IMU

gyroscope d'accéléromètre IMU 400Hz

unité de mesure inertielle à double mode

Description du produit

Unité de mesure inertielle ADIS16488 petite taille et haute résistance aux surcharges IMU

Dispositifs inertiels MEMS de haute précision IMU 16488 à faible polarisation avec GPS intégré / BD Dual Mode Satellite R

IMU16488B est une unité de mesure inertielle domestique avec des performances élevées, une petite taille et une résistance élevée aux surcharges.

La stabilité de biais du gyroscope est de 1,2 °/H (Allan) et la stabilité de biais de l'accéléromètre est de 50 µg (Allan).Il peut être utilisé pour une précision

navigation, contrôle et mesure dynamique des armes.Cette série de produits adopte une inertie MEMS de haute précision

dispositifs, qui ont une grande fiabilité et une grande robustesse, et peuvent mesurer avec précision la vitesse angulaire et

informations d'accélération des transporteurs en mouvement dans des environnements difficiles.

Caractéristiques du produit:

※ Navigation inertielle MEMS de haute précision ※ Double mode GPS/BD

※ Navigation intégrée, AHRS, gyroscope vertical et autres modes de travail

※ Prend en charge l'alignement rapide dynamique ※ Bande passante élevée, taux de mise à jour des données de 400 Hz

※ Interface externe : SPI 1 canal et UART 1 canal

※ Prise en charge de plusieurs combinaisons de capteurs externes (odomètre/DVL)

※ Petite taille, poids léger ※ Robuste et fiable

※ Entièrement compatible avec un système de mesure inertielle 10-Dof étranger

Principaux indicateurs techniques

		Conditions d'essai	Valeur typique	Valeur maximum
	Plage de mesure
	Stabilité zéro biais	écart d'Allan			deg /h
	Marche au hasard				degrés /√h
	Répétabilité sans biais	−40°C ≤ TA ≤ +85°C
	Répétabilité du facteur d'échelle	Plage de température complète −40°C ≤ TA ≤ +85°C
	Non-linéarité du facteur d'échelle	FS=450 º/s

			±5
	Stabilité zéro biais
	Marche au hasard
	Répétabilité sans biais	Plage de température complète −40°C ≤ TA ≤ +85°C
	Répétabilité du facteur d'échelle	Plage de température complète −40°C ≤ TA ≤ +85°C
	Non-linéarité du facteur d'échelle		0,1	0,2
					Hz 3dB
	Plage de mesure dynamique

	Densité de bruit

	Plage de pression

	Précision de mesure absolue
Basé à l'extérieur Satellite inertiel Navigation intégrée	Précision du cap	GNSS unique, manœuvre requise, RMS
	Précision de tangage et de roulis	GNSS valide, RMS
	Précision de tangage et de roulis	GNSS invalide, durée illimitée, RMS
	Précision de positionnement	GNSS valide, point unique L1/L2, RMS
	Précision de la vitesse	GNSS valide, point unique L1/L2, RMS
Interface de Communication	SPI unidirectionnel	Débit en bauds
Interface de Communication	UART unidirectionnel	Débit en bauds
Caractéristiques électriques
	Consommation d'énergie

Caractéristiques structurelles
Caractéristiques structurelles
Utiliser l'environnement	Température de fonctionnement
	Température de stockage
			,3g
			,11 ms
		(Demi-sinus 0,5 ms)

	Temps de travail continu

Définition de la polarité de l'IMU

3 gyroscopes et 3 accéléromètres sont définis comme indiqué dans la figure ci-dessous, et la direction de la flèche est positive.
