Compas gyroscopique d'accéléromètre d'IMU

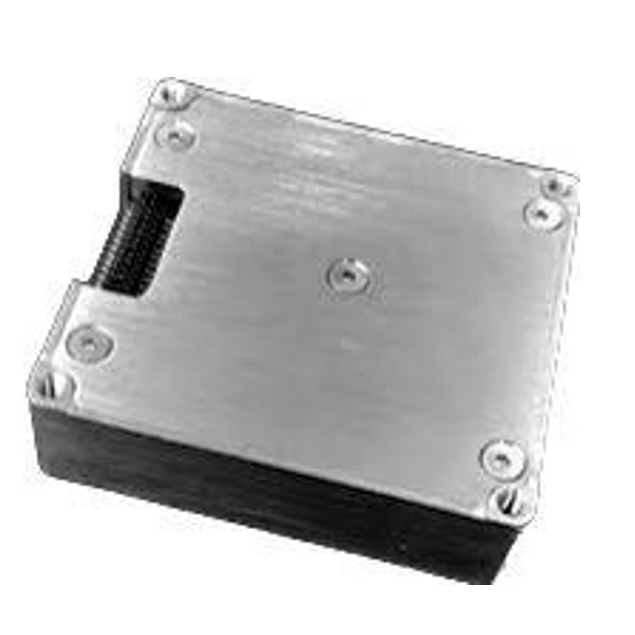

MEMS a basé l'unité de mesure à inertie avec la haute performance

Name: MEMS a basé l'unité de mesure à inertie avec la haute performance
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16497
Price: 3,003.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	16497
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T,L/C
Capacité à Fournir:	500/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

CE ROHS

Nom du produit:

Unité de mesure inertielle MEMS

Plage de mesure:

±500º/s

stabilité de polarisation nulle:

1deg/h

Répétabilité sans biais:

0.1deg/s

non-linéarité de facteur de cale:

0.02%F

Chaîne d'accéléromètre:

16G

stabilité de polarisation nulle:

0.5mg

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/mois

Mettre en évidence:

Unité de mesure à inertie de ROHS

MEMS a basé l'unité de mesure à inertie

Gyroscope et accéléromètre de MEMS

Description du produit

Unité de mesure de l'inertie basée sur MEMS avec un gyroscope et un accéléromètre MEMS de haute performance

1. Vue d'ensemble du produit

Le 16497C-C0-IMU est une unité de mesure inertielle (IMU) basée sur la technologie de microtraitement (MEMS) avec un gyroscope MEMS haute performance et MEMS

L'accéléromètre donne 3 vitesses angulaires et 3 accélérations.

2Caractéristiques du produit

Pour les appareils à commande numérique:
1. la plage de mesure dynamique est de ± 500o/s;
2. Stabilité de biais zéro: 5 °/H (GJB, 10 s), 1,0 °/H (ALLAN);
Accéléromètre numérique triaxiale:
1. la plage de mesure dynamique de ± 16 G;
2. Stabilité à partialité nulle: 0,5 mg (GJB, 10 s), 0,1 mg (ALLAN);
Pour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique doit être supérieure ou égale à:
précision garantie dans toute la plage de température (-40 °C ~ 80 °C): algorithme intégré d'étalonnage et de compensation de température à haute performance;
Conçus pour être utilisés dans des conditions de forte vibration;
Interface 1 canal UART, 1 canal SPI, 1 canal CAN

3.Indicateurs de produit

Paramètre		Conditions d'essai	Valeur minimale Valeur type	Valeur maximale	Unité
	Plage de mesure dynamique			500	Les autres
	Stabilité de biais zéro	Variance Allan moyenne de 10 s (-40 °C à + 80 °C, température constante)	1.0 5		le nombre de jours le nombre de jours
Le gyro	Zéro biais	Plage de biais zéro Variation de biais nulle sur toute la plage de température ○ 1	± 0.2 ± 0.06		Les autres Les autres
	Facteur d'échelle	Facteur d'échelle de précision Facteur d'échelle non linéaire	0.3 0.02		% % FS
	Résolution		3.052 × 10^{- Je vous en prie.}7		Le numéro de la banque
	Largeur de bande		200		Hz
	Plage de mesure dynamique		16		g mg mg mg mg % % FS g/LSB Hz
	Stabilité de biais zéro	Variance Allan moyenne de 10 s (-40 °C à + 80 °C, température constante)	0.1 0.5
Accéléromètre	Zéro biais	Plage de biais zéro Variation du biais zéro dans toute la plage de température, valeur de pic à pic ○ 1	2 2
	Facteur d'échelle	Facteur d'échelle de précision Facteur d'échelle non linéaire	0.3 0.02
	Résolution		1.221 × 10^{- Je vous en prie.}8
	Largeur de bande		200
Interface de communication	SPI à sens unique	Taux de baud	15		fréquences de fréquence

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
UART à sens unique		Taux de baud		230.4		Kbps
CAN à sens unique		Taux de baud			1	fréquences de fréquence
		SPI		200	1000	Hz
Fréquence d'échantillonnage		UART		200		Hz
		Il est possible		200		Hz
	Voltage		3.0	3.3	3.6	V
Caractéristiques électriques	Consommation d'électricité				1.5	W
	Ressort	P-P			100	MV
Caractéristiques structurelles	Taille		47 × 44 × 14			mm
	Le poids		50			g
Environnement d'utilisation	Température de fonctionnement Température de stockage Vibration Les effets		- Quarante		80	°C
			- 45 ans.		85	°C
				20 à 2000 Hz,
				6.06g
				1000 g,0.5 secondes
La fiabilité	Résultats de l'enquête		20000			h
	Temps de travail continu		120			h

Définition de la polarité de l'UMI

3 gyros et 3 accéléromètres est défini comme indiqué sur la figure ci-dessous, et la direction de la flèche est positive.
