Compas gyroscopique d'accéléromètre d'IMU

Accéléromètre Imu numérique à trois axes gyroscope 500 degrés/s portée 0,3 degrés/h biais

Name: Accéléromètre Imu numérique à trois axes gyroscope 500 degrés/s portée 0,3 degrés/h biais
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	IMU300C
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T,L/C
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE ROHS

Nom du produit:

Unité de mesure inertielle

plage de mesure du gyroscope:

±500º/s

gyro Stabilité de biais zéro:

00,3 degré/h

marche aléatoire angulaire:

0.06deg/√h

Chaîne d'accéléromètre:

16G

stabilité de polarisation de CRNA:

0.02mg

Facteur d'échelle:

0.02%FS

Largeur de bande:

200HZ

Produits:

RS422

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

trois axes imu gyroscope d'accéléromètre

rs422 gyroscope d'accéléromètre immu

accéléromètre numérique à trois axes et gyroscope

Description du produit

Gyroscope numérique triaxial 500deg/S Plage 0.3deg/H Biais

Indicateurs du produit

Paramètre		Conditions de test	Précision de conception	Unité
Gyroscope	Plage de mesure dynamique	-	±500	º/s
	Stabilité du biais	Variance d'Allan (plage 500 °/s, température normale)	0.3	º/h
	Stabilité du biais	Moyenne sur 10 s (-40 ℃ ~ + 80 ℃, température constante),	3.0	º/h
	Biais	Plage de biais nul	0.1	º/s
		Variation du biais nul sur toute la plage de température	0.01	º/s
		Répétabilité au démarrage	0.005	º/s
		Effet de l'accélération linéaire sur le biais	0.002	º/s/g
		Influence des vibrations sur le biais, changement avant et après la vibration	0.002	º/s/g
		Influence des vibrations sur le biais, changement avant et pendant la vibration	0.001	º/s/g
	Facteur d'échelle	Précision du facteur d'échelle	0.1	%
	Facteur d'échelle	Non-linéarité du facteur d'échelle	0.01	%FS
	Marche aléatoire angulaire	-	0.06	°/√hr
	Bande passante	-	200	Hz
Accéléromètre	Plage de mesure dynamique	-	16	g
	Stabilité du biais	Variance d'Allan (plage 16g, température normale)	0.02	mg
	Stabilité du biais	Moyenne sur 10 s (-40 ℃ ~ + 80 ℃, température constante)	0.03	mg
	Biais	Plage de biais nul	1	mg
		Variation du biais nul sur toute la plage de température	1	mg
		Répétabilité au démarrage	0.2	mg
	Facteur d'échelle	Précision du facteur d'échelle	0.3	%
	Facteur d'échelle	Non-linéarité du facteur d'échelle	0.02	%FS
	Marche aléatoire de vitesse	-	0.08	m/s/√hr
	Bande passante	-	200	Hz
Interface de communication	1 voie SR422	Débit en bauds	460.8	MHz
Interface de communication	Fréquence d'échantillonnage	UART	1000	Hz
Caractéristiques électriques	Tension	-	5	V
	Consommation électrique	-	1.5	W
	Ondulation	P-P	150	mV
Caractéristiques structurelles	Taille	-	38.6×44.6×21.5	mm
Caractéristiques structurelles	Poids	-	65±2	g
Environnement d'utilisation	Température de fonctionnement	-	-40~80	℃
	Température de stockage	-	-45~85	℃
	Vibration	-	20~2000Hz,6.06g
	Impact	-	6000g,0.5ms
Fiabilité	MTBF	-	20000	h
Fiabilité	Temps de fonctionnement continu	-	120	h

Aperçu du produit

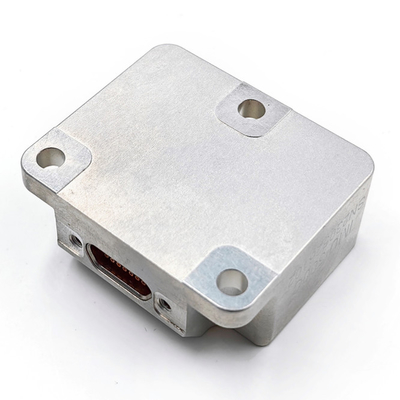

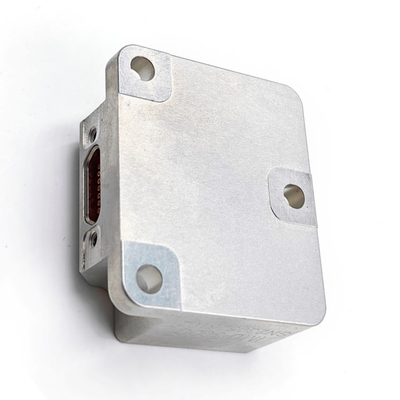

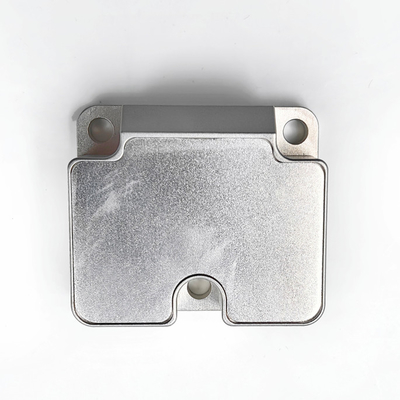

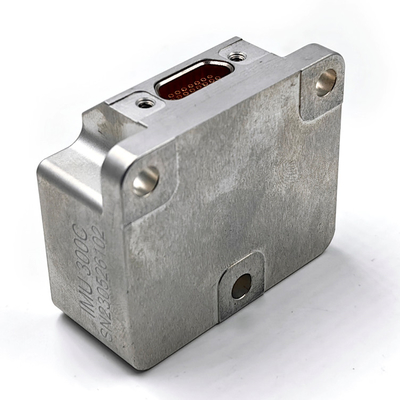

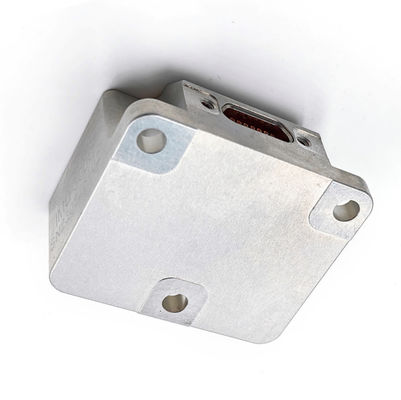

L'IMU300C-A0-IMU est une unité de mesure inertielle (IMU) basée sur la technologie de micro-usinage (MEMS), avec un gyroscope MEMS et un accéléromètre MEMS haute performance intégrés, sortant 3 vitesses angulaires et 3 accélérations.

Gyroscope numérique triaxial :
1. Plage de mesure dynamique de ± 500º/s ;
2. Stabilité du biais nul : 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN) ;
Accéléromètre numérique triaxial :
1. Plage de mesure dynamique de ± 16 G ;
2. Stabilité du biais nul : 0,1 mg (GJB, 10 S), 0,02 mg (ALLAN) ;
Haute fiabilité : MTBF > 20000 h ;
Précision garantie sur toute la plage de température (-40 ℃ ~ 80 ℃) : algorithme intégré d'étalonnage et de compensation de température haute performance ;
Convient pour travailler dans des conditions de fortes vibrations ;
Interface 1 voie RS422
Compatible avec STIM300

Interface électrique

Le connecteur électrique du produit IMU300C-A0-IMU est J30J-15 TJL, et la définition et l'allocation spécifiques des contacts sont indiquées dans le tableau suivant :

Numéro de point	Nom	Type	Remarque
1	TxD-	Sortie	RS422
2	RxD-	Entrée	RS422
3	TST_1	Sortie
4	TOV_1	Sortie
5	RST	Entrée
6	GND	Entrée
7	Rechange
8	VCC_5V	Source d'alimentation	+5v
9	TxD+	Sortie	RS422
10	RxD+	Entrée	RS422
11	ExtTrig	Entrée	Entrée synchrone 5V
12	GND	Entrée
13	GND	Entrée
14	Rechange
15	GND	Masse d'alimentation

Taille

Manuel d'utilisation IMU300C.pdf
