Compas gyroscopique d'accéléromètre d'IMU

Stim300 analogique 3 axes capteur Imu bas prix

Name: Stim300 analogique 3 axes capteur Imu bas prix
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU300C
Price: 3,003.00 USD
Availability: InStock

Nom De Marque:	Firepower
Numéro De Modèle:	IMU300C
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T,L/C
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE ROHS

Nom du produit:

Unité de mesure inertielle

plage de mesure du gyroscope:

±500º/s

gyro Stabilité de biais zéro:

00,3 degré/h

marche aléatoire angulaire:

0.06deg/√h

Chaîne d'accéléromètre:

16G

stabilité de polarisation de CRNA:

0.02mg

Facteur d'échelle:

0.02%FS

Largeur de bande:

200HZ

Produits:

RS422

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Capteur d'impulsion analogique à trois axes

capteur imu à 3 axes de haute performance

Capteur IMU analogique de 200 Hz

Description du produit

STIM300 capteur IMU analogique à faible coût

Indicateurs de produit

Paramètre		Conditions d'essai	Précision de la conception	Unité
Le gyro	Plage de mesure dynamique	-	± 500	Les autres
	Stabilité du biais	Variance Allan (plage de 500 °/s, température normale)	0.3	le nombre de jours
	Stabilité du biais	moyenne de 10 s (-40 °C à + 80 °C, température constante),	3.0	le nombre de jours
	Les préjugés	Plage de biais zéro	0.1	Les autres
		Variation zéro biais sur toute la plage de température	0.01	Les autres
		Démarrer la répétabilité	0.005	Les autres
		Effets de l'accélération linéaire sur le biais	0.002	o/s/g
		Influence de la vibration sur le Bias, changement avant et après la vibration	0.002	o/s/g
		Influence de la vibration sur le Bias, changement avant et pendant la vibration	0.001	o/s/g
	Facteur d'échelle	Facteur d'échelle de précision	0.1	%
	Facteur d'échelle	Facteur d'échelle non linéaire	0.01	% FS
	Marche aléatoire angulaire	-	0.06	°/√ heure
	Largeur de bande	-	200	Hz
Accéléromètre	Plage de mesure dynamique	-	16	g
	Stabilité du biais	Variance d'Alan (plage de 16 g, température normale)	0.02	mg
	Stabilité du biais	moyenne de 10 s (-40 °C à + 80 °C, température constante)	0.03	mg
	Les préjugés	Plage de biais zéro	1	mg
		Variation zéro biais sur toute la plage de température	1	mg
		Démarrer la répétabilité	0.2	mg
	Facteur d'échelle	Facteur d'échelle de précision	0.3	%
	Facteur d'échelle	Facteur d'échelle non linéaire	0.02	% FS
	La vitesse est aléatoire	-	0.08	M/s/√h
	Largeur de bande	-	200	Hz
Interface de communication	SR422 à sens unique	Taux de baud	460.8	fréquences de fréquence
Interface de communication	Fréquence d'échantillonnage	UART	1000	Hz
Caractéristiques électriques	Voltage	-	5	V
	Consommation d'électricité	-	1.5	W
	Ressort	P-P	150	MV
Caractéristiques structurelles	Taille	-	38.6x44.6x215	mm
Caractéristiques structurelles	Le poids	-	65 ± 2	g
Environnement d'utilisation	Température de fonctionnement	-	-40 à 80	°C
	Température de stockage	-	-45 à 85	°C
	Vibration	-	20 à 2000 Hz,6.06g
	Les effets	-	6 000 g,0.5 secondes
La fiabilité	Résultats de l'enquête	-	20000	h
La fiabilité	Temps de travail continu	-	120	h

Caractéristiques du produit

Pour les appareils à commande numérique:
1. la plage de mesure dynamique est de ± 500o/s;
2. Stabilité à zéro biais: 3 °/H (GJB, 10 s), 0,3 °/H (ALLAN);
Accéléromètre numérique triaxiale:
1. la plage de mesure dynamique de ± 16 G;
2. Stabilité à partialité zéro: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);
Pour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique doit être supérieure ou égale à:
précision garantie dans toute la plage de température (-40 °C ~ 80 °C): algorithme intégré d'étalonnage et de compensation de température à haute performance;
Conçus pour être utilisés dans des conditions de forte vibration;
Interface à sens unique RS422
Compatible avec STIM300

Domaine d'application

UAV tactiques et industriels
Des munitions intelligentes
Le chercheur

Vue d'ensemble du produit

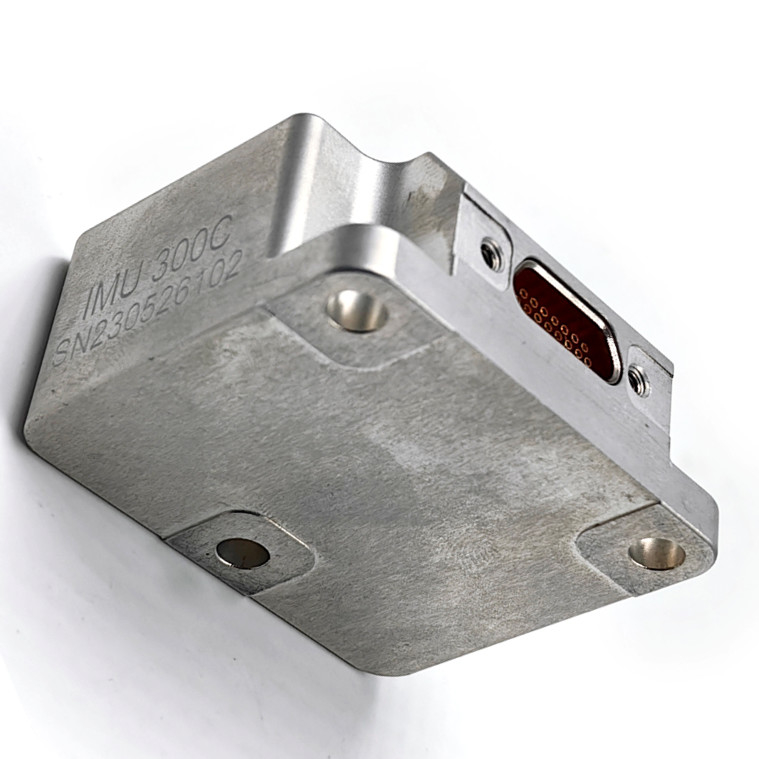

L'IMU300C-A0-IMU est une unité de mesure inertielle (IMU) basée sur la technologie de microtraitement (MEMS), dotée d'un gyroscope MEMS haute performance et d'un accéléromètre MEMS intégrés,produisant 3 vitesses angulaires et 3 accélérations.

Interface électrique

Le connecteur électrique du produit IMU300C-A0-IMU est J30J-15 TJL, et la définition et l'allocation des contacts spécifiques sont indiquées dans le tableau suivant:

Nombre de points de suture	Nom	Le type	Nom de l'entreprise
1	Je ne sais pas.	Produits	Résistance à la compression
2	RxD-	Résultats de l'analyse	Résistance à la compression
3	TST_1	Produits
4	Résultats de l'analyse	Produits
5	RST	Résultats de l'analyse
6	Le GND	Résultats de l'analyse
7	Réserves
8	VCC_5V	Source de puissance	+5v
9	TxD+	Produits	Résistance à la compression
10	RxD+	Résultats de l'analyse	Résistance à la compression
11	ExtTrig	Résultats de l'analyse	Entrée synchrone 5V
12	Le GND	Résultats de l'analyse
13	Le GND	Résultats de l'analyse
14	Réserves
15	Le GND	Terrain de puissance

Taille
