Système de navigation inertielle intégré GNSS à fibre optique capteurs gyroscopiques Attitude

Nom De Marque:	Firepower
Numéro De Modèle:	Le produit doit être présenté sur le marché.
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	100/month

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE ROHS

Nom du produit:

Système de navigation INS

Précision de positionnement:

1.5 nm/h

Précision du cap:

0.1°

Précision d'attitude:

0.03°

Précision de la vitesse:

0.1m/s ((RMS)

Gyroscope:

±400°/s

gyro Stabilité de biais zéro:

≤0.02°/h

Chaîne d'accéléromètre:

±20g

accéléromètre Stabilité du biais zéro:

≤ 50 μg

Température de fonctionnement:

-40℃~+60℃

Détails d'emballage:

sponge+box

Capacité d'approvisionnement:

100/month

Mettre en évidence:

Système de navigation inertielle intégré GNSS

SIN intégré GNSS

Description du produit

Système de navigation inertielle intégré GNSS à fibre optique capteurs gyroscopiques Attitude

Description du produit

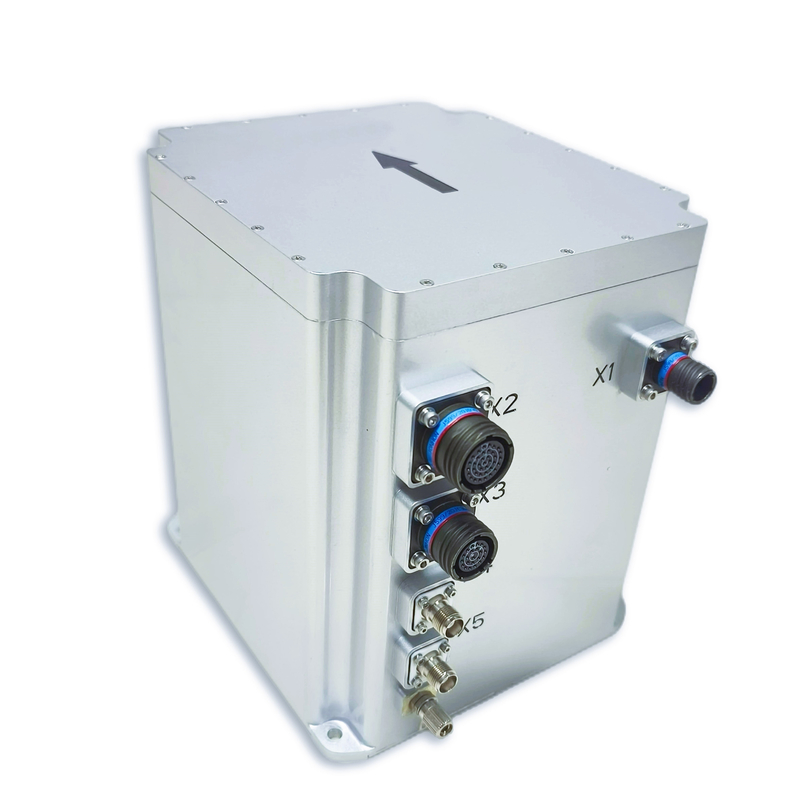

Le système de navigation intégré en fibre optique GI500-A0 est basé sur des gyroscopes en fibre optique en boucle fermée de haute précision, des accéléromètres et des cartes de réception GNSS haut de gamme.Il est mis en œuvre grâce à des algorithmes de fusion multi-capteurs et de calcul de navigation, fournissant des informations de direction, de vitesse et de position de haute précision au monde extérieur, répondant aux exigences de mesure et de contrôle de haute précision.

Principaux domaines d'application

Navigation par inertie de référence des véhicules aériens sans pilote à grande échelle

Compas du navire

Orientation de l'artillerie autopropulsée

Position et orientation du véhicule

Mesure mobile de haute précision

Plateforme stable de haute précision

Caractéristiques du produit

Le système dispose d'un mode de navigation intégré par inertiel/satellite et d'un mode purement inertiel.

La navigation par inertie est dotée d'une carte GNSS intégrée.hauteur, la vitesse, l'attitude, la direction, l'accélération, la vitesse angulaire, etc. En même temps, il produit la position, l'altitude, la vitesse et d'autres informations du GNSS.

Lorsque le GNSS est inefficace, il peut entrer en mode pur inertiel (c'est-à-dire que la fusion GPS n'a jamais été effectuée après l'allumage, et si la fusion est à nouveau perdue, elle appartient au mode de navigation intégrée).Après activation, il a une fonction de mesure d'attitude précise, peut produire une inclinaison et une direction de roulement, et une inertie pure peut chercher statiquement vers le nord.

Indicateurs techniques

Les postes	Conditions d'essai	Indicateurs A0	Indicateurs B0
Précision de positionnement	GNSSValid, point unique	1.2m ((RMS)	1.2m ((RMS)
	GNSSValid,RTK	2 cm+1 ppm ((RMS)	2 cm+1 ppm ((RMS)
	Maintien de la position (échec du GNSS)	1.5nm/h ((50% CEP), 5nm/2h ((50% CEP)	0.8nm/h (CEP),3.0nm/3h ((CEP)
Précision de la trajectoire	Je cherche le nord.	0.1°×sec (latitude), *Lati:latitude (RMS), 10 minutes	00,06°×sec ((Lati), alignement statique de la base de 5 minutes; 0.03°×sec(Lati), alignement statique de la base à 5 min;*Lati:latitude (RMS)
Précision de la trajectoire	Maintien de la trajectoire (échec du GNSS)	0.05°/h (RMS),0.1°/2h ((RMS)	00,02°/h (RMS),0.05°/3h ((RMS)
Précision de l'attitude	GNSS valide	0.03° (RMS)	0.01° ((RMS)
Précision de l'attitude	Maintien de l'attitude (échec du GNSS)	00,02°/h (RMS),0.06°/2h ((RMS)	0.01°/h (RMS),0.03°/3h ((RMS)
Précision de la vitesse	GNSS valide, point uniqueL1/L2	0.1m/s ((RMS)	0.1m/s ((RMS)
Précision de la vitesse	Rétention de vitesse (faillance du GNSS)	Les mesures suivantes doivent être appliquées:	0.8m/s/h ((RMS), 3m/s/3h ((RMS)
Gyroscopie à fibre optique	Plage de mesure	± 400°/s	± 400°/s
Gyroscopie à fibre optique	Stabilité du biais	≤ 0,02°/h	≤ 0,01°/h
Accéléromètres à quartz souples	Plage de mesure	± 20 g	± 20 g
Accéléromètres à quartz souples	Stabilité du biais	≤ 50 μg (en moyenne 10 s)	≤ 20 μg (en moyenne 10 secondes)
Interface de communication	Résistance à la compression	6 voiesLe débit baud varie de 9,6 KBPS à 921,6 KBPS. Le débit baud par défaut est de 115,2 KBPSLa fréquence maximale est de 1000 Hz (données brutes) et la fréquence par défaut est de 200 Hz
Interface de communication	Résistance à la compression	1 façonLe débit baud varie de 9,6 KBPS à 921,6 KBPS. Le débit baud par défaut est de 115,2 KBPSLa fréquence maximale est de 1000 Hz (données brutes) et la fréquence par défaut est de 200 Hz
Caractéristiques électriques	Voltage	24 ∼ 36 VDC
Caractéristiques électriques	Consommation d'électricité	≤ 30 W
Caractéristiques structurelles	Dimension	Pour les pièces détachées
Caractéristiques structurelles	Le poids	6.5 kg	≤ 7,5 kg (non pour l'aviation) ≤ 6,5 kg (facultatif pour l'aviation)
Environnement	Température de fonctionnement	-40°C à +60°C
	Température de stockage	-45°C à +65°C
	Vibration (avec amortissement)	5 ~ 2000 Hz,6.06g
	Impact (avec absorption des chocs)	30 g, 11 ms
La fiabilité	Durée de vie	>15 ans
La fiabilité	Temps de travail continu	> 24

Taille

Système de navigation inertielle intégré GNSS à fibre optique capteurs gyroscopiques Attitude 0

L199mm x W180mm x H219.5mm ((L x W x H)

Système de navigation inertielle intégré GNSS à fibre optique capteurs gyroscopiques Attitude 1

Système de navigation inertielle intégré GNSS à fibre optique capteurs gyroscopiques Attitude 2
