Système de navigation inertielle haute performance pour la mesure précise de l'attitude

Nom De Marque:	Firepower
Numéro De Modèle:	Le produit doit être présenté dans un emballage en acier.
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	500/MONTH

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE ROHS

Nom du produit:

Système de navigation intégré avec GPS

Précision du cap:

0,2 °

Précision d'attitude:

0.05° ((RMS)

Chaîne de compas gyroscopique:

±400°/s

gyro Stabilité de biais zéro:

≤0.3°/h

Chaîne d'accéléromètre:

± 16 g

accéléromètre Stabilité du biais zéro:

≤100µg

Taille:

Le nombre de points de contact doit être le même que le nombre de points de contact.

Interface:

Le système d'avertissement de sécurité est équipé d'un système d'avertissement de sécurité à deux ca

Température de fonctionnement:

-40°C + 65°C

Détails d'emballage:

éponge + carton

Capacité d'approvisionnement:

500/MONTH

Mettre en évidence:

Système de navigation inertielle haute performance

système de navigation inertielle de mesure d'attitude précise

Description du produit

Système de navigation inertielle haute performance pour la mesure précise de l'attitude

Description du produit

Le système de navigation intégré GI600A-B0 est un système de navigation intégré MEMS rotatif à double axe compact.il répond aux exigences de mesure précise de l'attitude, position et autres informations dans les domaines d'application des systèmes de mesure mobiles de moyenne et haute précision, des grands véhicules aériens sans pilote, etc.

Principales fonctions

Le système dispose d'un mode de navigation intégré par inertiel/satellite et d'un mode purement inertiel.

Dans le mode de navigation intégrée inertielle/satellite, les informations de positionnement par satellite reçues par le récepteur GNSS peuvent être utilisées pour la navigation intégrée, et l'envergure, le roulement, le cours, la position,la vitesse, l'heure et d'autres informations du porteur peuvent être produites; après la perte du signal, la position, la vitesse et l'attitude calculées par inertie sont produites,d'une hauteur n'excédant pas 10 mm,, la fonction de maintien du cours est disponible en peu de temps, et la précision de positionnement au niveau du compteur est disponible en peu de temps.

Après le démarrage du mode purement inertiel (c'est-à-dire que la fusion GPS n'a jamais été effectuée après le déclenchement, et si elle perd à nouveau son verrouillage après la fusion, elle appartient au mode de navigation intégrée),il a une fonction de mesure d'attitude précise, peut produire la pente et la direction du roulement, et le mode purement inertiel peut trouver le nord de manière statique.

Indice de performance

Projet	Conditions d'essai	Indicateurs
Précision de positionnement	GNSS valide, point unique	Mieux que la précision du positionnement par satellite.
	GNSS valide, RTK	Mieux que la précision du positionnement par satellite.
	Tenue de positionnement horizontale par inertie pure 1	Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
		1nm/30min (CEP)
		200m/6min ((CEP)
Précision de la trajectoire	Antennes à double antenne	0.2 °/L (RMS)
	Titre détenu	0Le système d'échantillonnage doit être conforme à l'annexe II.0.1°/h ((RMS) 1
	Autonomie de la recherche de la précision	0.3 ° SecL, alignement 15 min
Précision de l'attitude	GNSS est valide	0.05° ((RMS)
Précision de l'attitude	Maintien de l'attitude (échec du GNSS)	0Le système d'échantillonnage doit être conforme à l'annexe II.0.1°/h ((RMS) 1
Gyroscope	Plage de mesure	± 400°/s
Gyroscope	Stabilité de biais zéro	≤ 0,3°/h2
Accéléromètre	Plage de mesure	± 16 g
Accéléromètre	Stabilité de biais zéro	≤ 100 μg2
Dimensions physiques et caractéristiques électriques	Voltage	10 à 36 V CC
	Consommation d'électricité	≤ 9W
	Interface	Le système de surveillance de la circulation des passagers (PPS) de deux voies RS232, de une route RS422, d'une route (niveau LVTTL/422)
	Taille	Le nombre de points de contact doit être le même que le nombre de points de contact.
	Le poids	≤ 1 kg
Caractéristiques environnementales	Température de fonctionnement	-40°C + 65°C
	Température de stockage	-45°C + 70°C
	Vibration	20 à 2000 Hz,6.06g3
	Les effets	30 g, 11 ms3
	Durée de vie	> 15 ans
	Temps de travail continu	> 24 heures
Nom de l'organisme:
L'alignement est valide; moyenne de 10 s; D'une épaisseur n'excédant pas 1 mm

Les dimensions

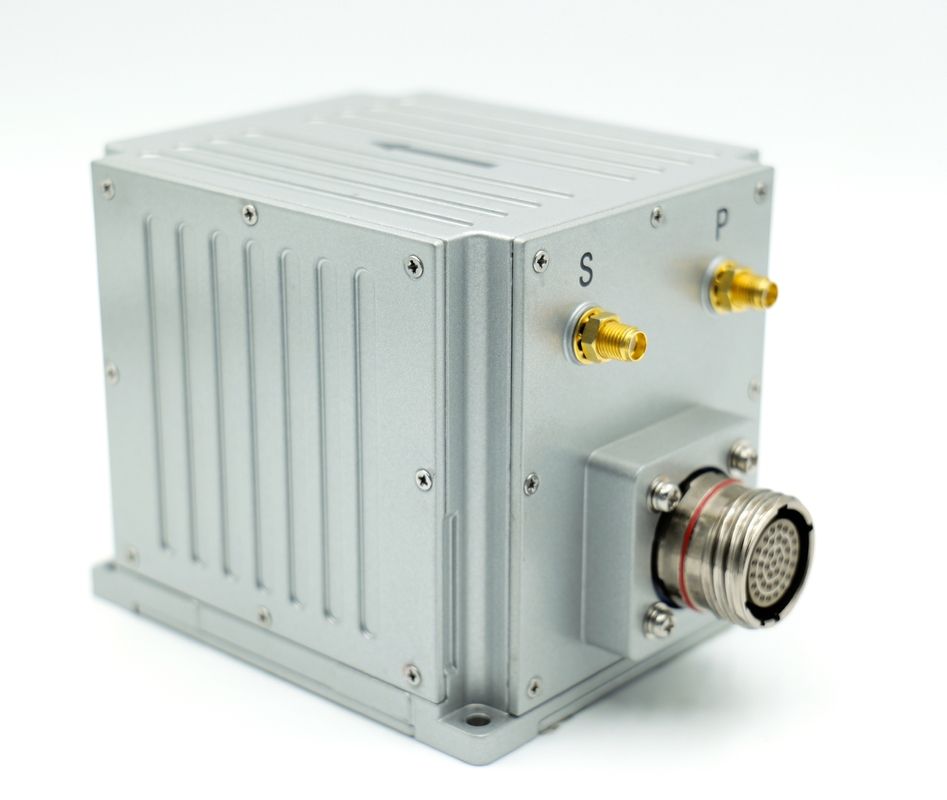

Système de navigation inertielle haute performance pour la mesure précise de l'attitude 0

L110,0 mm x W94,0 mm x H94,0 mm ((L x W x H)
