Compas gyroscopique d'accéléromètre d'IMU

Unités de mesure de l'inertie de haute précision à faible biais

Nom De Marque:	Firepower
Numéro De Modèle:	Le produit doit être présenté dans un emballage en acier.
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

CE ROHS

Nom du produit:

Unité de mesure inertielle

Plage de gryo:

± 500 degrés/s

Gamme de mesure d'accéléromètre:

16G

Désaccord d'Allan d'accéléromètre:

0.02mg

Variance de Gryo Allan:

00,6 degré/h

Résultats de l'enquête:

20000h

Non-linéarité de facteur de proportionnalité de compas gyroscopique:

0.02%FS

Vibration:

20 à 2000 Hz

Détails d'emballage:

Boîte avec éponge

Capacité d'approvisionnement:

1000 par mois

Mettre en évidence:

Unités de mesure de l'inertie de 500°/S

Unités de mesure inertielle de haute précision

Unités de mesure par inertie à faible biais

Description du produit

Unités de mesure de l'inertie de haute précision à faible biais

Description du produit

GI200H-A0-IMU est une unité de mesure inertielle (IMU) basée sur la technologie micro-mécanique (MEMS), dotée d'un gyroscope MEMS haute performance et d'un accéléromètre MEMS intégrés,produisant 3 vitesses angulaires et 3 accélérations.
Le GI200H-A0-IMU est doté d'une fiabilité élevée et d'une forte adaptabilité à l'environnement.chercheur et autres champs.

Principales caractéristiques

1)Gyroscope numérique à trois axes:

la plage de mesure dynamique est de ± 500o/s;
Stabilité à zéro biais: 3 °/h (GJB, 10 s), 0,6 °/h (ALLAN);

2) Accéléromètre numérique triaxiale:

une plage de mesure dynamique de ± 16 g;
Stabilité à partialité zéro: 0,1 mg (GJB, 10S), 0,02 mg (ALLAN);

3)Haute fiabilité: MTBF > 20000h;
4)Précision garantie dans la gamme complète de températures (-40 °C à 70 °C): algorithme intégré d'étalonnage et de compensation de température de haute performance;
5) Convient au travail dans des conditions de fortes vibrations;
6)Interface à 1 canal RS42

Le principal A.Le nombre

UAV tactiques et industriels
Des munitions intelligentes
Le chercheur

Indicateurs de produit

Paramètre		Conditions d'essai	Précision de la conception	Unité
Le gyro	Plage de mesure dynamique	-	± 500	Les autres
	Stabilité de biais zéro	Variance Allan (plage de 500 °/s, température normale)	0.6	le nombre de jours
	Stabilité de biais zéro	moyenne de 10 s (-40 °C à + 70 °C, température constante),	3	le nombre de jours
	Zéro biais	Plage de biais zéro	0.1	Les autres
		Variation zéro biais sur toute la plage de température	0.03	Les autres
		Démarrer la répétabilité	0.005	Les autres
		Effets de l'accélération linéaire sur le biais	0.002	o/s/g
		Influence de la vibration sur le biais zéro, changement avant et après la vibration	0.003	o/s/g
		Influence de la vibration sur le biais zéro, changement avant et pendant la vibration	0.003	o/s/g
	Facteur d'échelle	Facteur d'échelle de précision	0.2	%
	Facteur d'échelle	Facteur d'échelle non linéaire	0.02	% FS
	Largeur de bande	-	200	Hz
Accéléromètre	Plage de mesure dynamique	-	16	g
	Stabilité de biais zéro	Variance d'Alan (plage de 16 g, température normale)	0.02	mg
	Stabilité de biais zéro	moyenne de 10 s (température normale, 1σ)	0.1	mg
	Zéro biais	Plage de biais zéro	1	mg
		Variation de biais nulle sur toute la plage de température	1	mg
		Répétabilité de démarrage (1σ)	0.2	mg
	Facteur d'échelle	Facteur d'échelle de précision	0.3	%
	Facteur d'échelle	Facteur d'échelle non linéaire	0.02	% FS
	Largeur de bande	-	200	Hz
Interface de communication	SR422 à 1 canal	Taux de baud	460.8	fréquences de fréquence
Interface de communication	Fréquence d'échantillonnage	UART	1000	Hz
Caractéristiques électriques	Voltage	-	5 ± 0.1	V
	Consommation d'électricité	-	≤ 15	W
	Ressort	P-P	150	MV
Caractéristiques structurelles	Taille	Tolérance ± 0.1	38.5x44.5x21. Je vous en prie.5	mm
Caractéristiques structurelles	Le poids	Potting/pas de poting	Pour les appareils à commande numérique	g
Environnement d'utilisation	Température de fonctionnement	-	-40 à 70	°C
	Température de stockage	-	-45 à 85	°C
	Vibration	-	20 à 2000 Hz,6.06g
	Les effets	-	6 000 g,0.5 secondes
La fiabilité	Résultats de l'enquête	-	20000	h
La fiabilité	Temps de travail continu	-	120	h

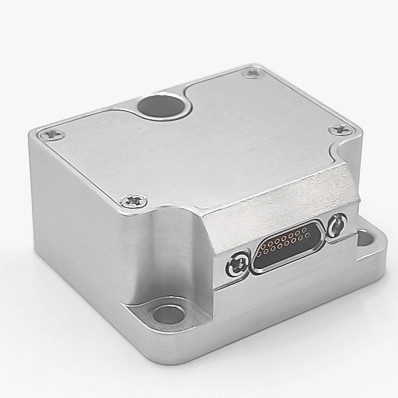

Structure du produit

Unités de mesure de l'inertie de haute précision à faible biais 0
L38,5 mm x W44,5 mm x H21,5 mm ((L x W x H)
