Compas gyroscopique d'accéléromètre d'IMU

Capteur d'unité de mesure de l'inertie à faible dérive pour la surveillance des barrages

Nom De Marque:	Firepower
Numéro De Modèle:	Le produit doit être présenté dans un emballage en acier.
Nombre De Pièces:	1
Prix:	Négociable
Conditions De Paiement:	T/T
Capacité à Fournir:	1000 par mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

Nom du produit:

Accéléromètre IMU Gyro

Scope Gryo:

500 degrés par seconde

Variance de Gryo Allan:

2deg/h

Désaccord d'Allan d'accéléromètre:

0.1mg

Portée de l'accéléromètre:

16G

Interface de communication:

SPI/UART à une chaîne

Facteur de précision de l'échelle gryo:

00,3%

Voltage de l'alimentation:

3.3V

Détails d'emballage:

éponge/boîte

Capacité d'approvisionnement:

1000 par mois

Mettre en évidence:

Capteur d'unité de mesure inertielle de haute performance

Capteur de mesure de l'unité de mesure de l'inertie de conduite intelligente

Sensor de mesure de l'inertie des drones

Description du produit

Faible dériveUnité de mesure inertielle Capteur

Description du produit

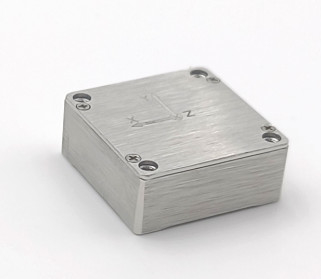

Le GI200F-A0-IMU est une unité de mesure inertielle (IMU) basée sur la technologie de micro-usinage (MEMS), avec un gyroscope MEMS et un accéléromètre MEMS haute performance intégrés, sortant 3 vitesses angulaires et 3 accélérations.

Fonctions principales

Gyroscope numérique à trois axes :
1. ± 500º/s plage de mesure dynamique ;
2. Stabilité du biais nul : 10 °/H (GJB, 10s), 2,0 °/H (ALLAN) ;
Accéléromètre numérique triaxial :
1. ± 16g plage de mesure dynamique ;
2. Stabilité du biais nul : 0,5 mg (GJB, 10s), 0,1 mg (ALLAN) ;
Haute fiabilité : MTBF > 20000h ;
Précision garantie dans toute la plage de température (-40 ℃ ~ 70 ℃) : algorithme intégré d'étalonnage et de compensation de température haute performance ;
Convient pour travailler dans des conditions de fortes vibrations ;
Interface 1 canal SPI, 1 canal UART.

Indice de performance

Paramètre		Conditions d'essai	Valeur minimale	Valeur typique	Valeur maximale	Unité
Gyro	Plage de mesure dynamique				500	º/s
	Stabilité du biais nul	Variance d'Allan		2		º/h
	Stabilité du biais nul	Moyenne sur 10 s (-40 ℃ ~ + 70 ℃, température constante)		10		º/h
	Biais nul	Plage de biais nul		±0,5		º/s
	Biais nul	Variation du biais nul sur toute la plage de température①		±0,5		º/s
	Facteur d'échelle	Précision du facteur d'échelle		0,3		%
	Facteur d'échelle	Non-linéarité du facteur d'échelle		0,02		%FS
	Bande passante			200		Hz
Accéléromètre	Plage de mesure dynamique			16		g
	Stabilité du biais nul	Variance d'Allan		0,1		mg
	Stabilité du biais nul	Moyenne sur 10 s (-40 ℃ ~ + 70 ℃, température constante)		0,5		mg
	Biais nul	Plage de biais nul		2		mg
	Biais nul	Variation du biais nul sur toute la plage de température, valeur crête à crête①		2		mg
	Facteur d'échelle	Précision du facteur d'échelle		0,3		%
	Facteur d'échelle	Non-linéarité du facteur d'échelle		0,02		%FS
	Bande passante			200		Hz
Interface de communication	1 canal SPI	Débit en bauds			15	MHz
	UART	Débit en bauds		230,4		Kbps
	Fréquence d'échantillonnage	SPI		1000		Hz
	Fréquence d'échantillonnage	UART		200	1000	Hz
Caractéristiques électriques	Tension			3,3		V
	Consommation d'énergie				1	W
	Ondulation	P-P			100	mV
Caractéristiques structurelles	Taille			24×24×10		mm
Caractéristiques structurelles	Poids			10		g
Environnement d'utilisation	Température de fonctionnement		-40		70	℃
	Température de stockage		-45		85	℃
	Vibration			20~2000Hz,6.06g
	Impact			1000g,0.5ms
Fiabilité	MTBF			20000		h
Fiabilité	Temps de travail continu			120		h
1 : Calculez l'écart de zéro de l'ensemble du processus de changement de température, le taux de changement de température est ≤ 1 ℃/min, et la plage de température est de -40 ℃ ~ + 70 ℃ ;
