Compas gyroscopique d'accéléromètre d'IMU

Puce de gyroscope MEMS de haute précision avec instabilité de biais de 1°/h pour le gyroscope d'accéléromètre IMU

Nom De Marque:	Firepower
Numéro De Modèle:	MGZ330HC-O1
Nombre De Pièces:	1
Conditions De Paiement:	L/C,T/T
Capacité à Fournir:	500pcs

Informations détaillées

Description du produit

Informations détaillées

Place of Origin:

CHINA

Certification:

Nom du produit:

Puce de gyroscope MEMS

Stabilité du biais @10s:

<1°/heure

(Stabilité du biais @1s:

<3°/heure

Marche aléatoire angulaire:

<0,05°/√h

Erreur de biais en fonction de la température:

<1°/heure

Taux de données:

12k

Packaging Details:

Wooden box

Capacité d'approvisionnement:

500pcs

Mettre en évidence:

Tournevis de simulation de mouvement à trois axes

Tourne-disque multifonctionnel

Tourne-disque de test des gyrosensors

Description du produit

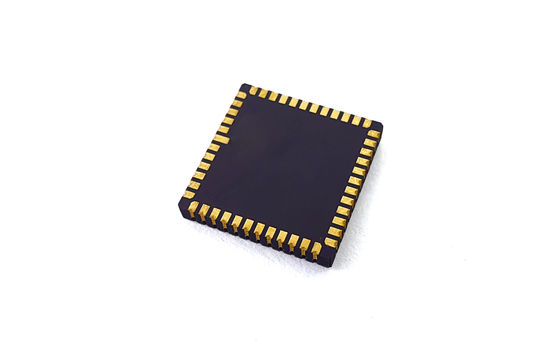

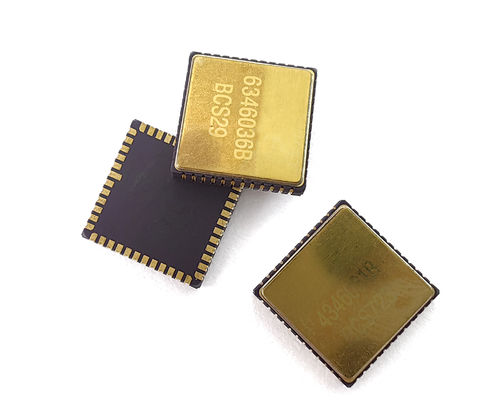

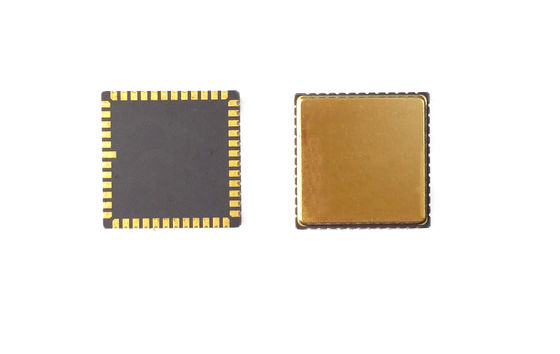

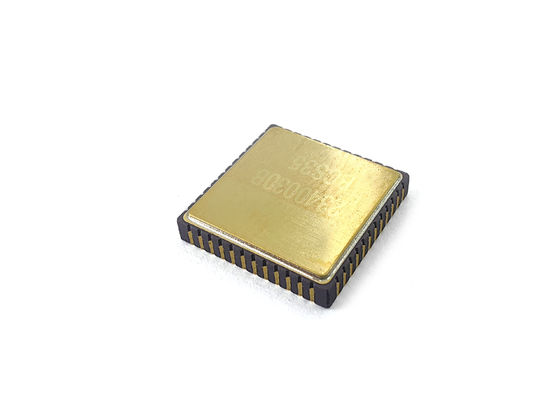

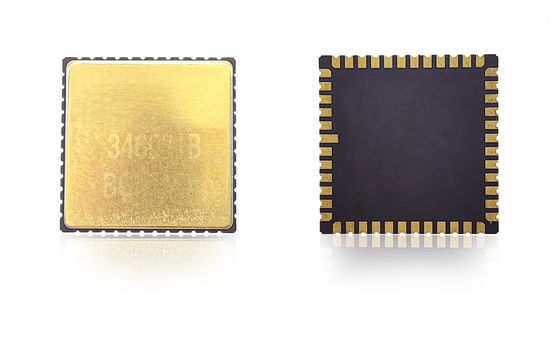

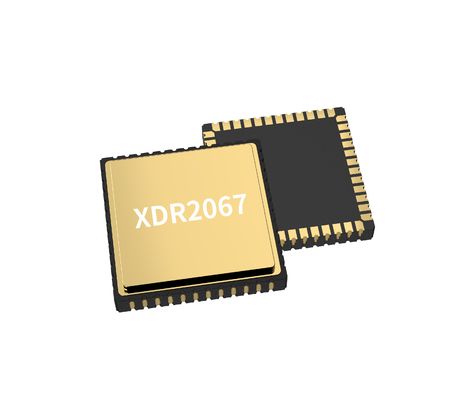

Puce de gyroscope MEMS de haute précision avec instabilité de biais de 1°/h pour le gyroscope d'accéléromètre IMU

La puce gyroscopique MEMS est un capteur de vitesse angulaire à l'état solide miniature conçu pour la mesure précise de la vitesse de rotation.Il intègre une technologie de micro-usinage MEMS avancée et une architecture d'entraînement en boucle ferméehaute précision, faible instabilité du biais et excellente résistance aux vibrations.

Les caractéristiques de la pucesortie numériqueL'appareil est équipé d'une interface SPI ou UART et est entièrement compensé par la température, assurant ainsi une performance constante dans des environnements dynamiques.UAV, robotique, systèmes de stabilisation des véhicules et unités de navigation par inertie de classe tactique.

Paramètres principaux

Résultats	Le modèle MGZ318HC-A1	Le modèle MGZ221HC-A4	Le modèle MGZ330HC-O1
Plage (degrés/s)	400	400	400
Largeur de bande @3DB (personnalisée) (Hz)	200	200	300
Résultats de l'essai	24	24	24
Taux de sortie (ODR) (personnalisé) (Hz)	12K	12K	12K
Délai (personnalisé) (ms)	> 15	> 15	< 1
Stabilité du biais (degrés/heure))	Le taux de dépôt1	Le taux de dépôt5	Le taux de dépôt1
Stabilité du biais (1σ 10s) (degré/heure))	< 1	< 5	< 1
Stabilité du biais (1σ 1s) (degré/heure))	Les résultats	< 15	Les résultats
L'erreur de biais par rapport à la température (1σ) (degré/heure ((1o))	< 10	< 30	10
Variations de température du biais, étalonnées ((1σ) (degrés/heure ((1o))	< 1	< 10	< 1
Répétabilité du biais (degrés/heure))	Le taux de dépôt5	Les résultats	Le taux de dépôt3
Facteur d'échelle à 25°C (lb/deg/s)	16000	16000	20000
Répétabilité par facteur d'échelle (1σ) (ppm ((1o))	< 20 ppm	< 20 ppm	< 100 ppm
Facteur d'échelle par rapport à la température (1σ) (ppm ((1o))	< 100 ppm	< 100 ppm	< 300 ppm
Facteur d'échelle non linéaire (1σ) (ppm)	< 150 ppm	< 150 ppm	< 300 ppm
La distance entre les deux points de contact doit être comprise entre les deux points de contact.	Le taux de dépôt05	Le taux de dépôt25	Le taux de dépôt05
Bruit (de pic à pic) (degrés/s)	Le taux de dépôt35	Le taux de dépôt4	Le taux de dépôt25
GValue sensibilité (°/h/g)	< 1	Les résultats	< 1
L'erreur de rectification des vibrations (12gRMS,20-2000) (°/h/g ((rms))	< 1	Les résultats	< 1

Adaptation à l'environnement

Impact (puissance allumée)	500 g, une minute
Résistance aux chocs (arrêt de l'alimentation)	10000 g, 10 min
Vibration (alimentation allumée)	18 g rms (20 Hz à 2 kHz)
Température de fonctionnement	-40°C à +85°C
Température de stockage	-55°C à +125°C
Voltage d'alimentation	5 ± 0,25 V
Consommation en cours	45 mA

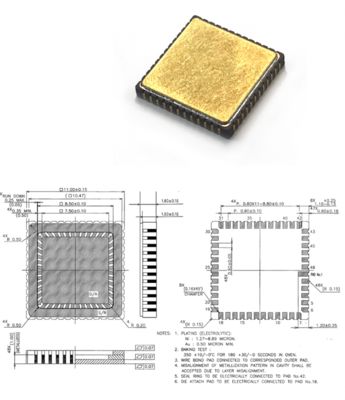

Conception des PCB

Les condensateurs de découplage pour les broches VCP, VREF, VBUF et VREG doivent être placés aussi près que possible des broches, avec une résistance équivalente minimale des traces.Les autres extrémités des condensateurs de découplage pour VREF, VBUF et VREG sont connectés à l'AVSS_LN le plus proche et ensuite à la signalisation au sol via une perle magnétique.

Les condensateurs de découplage pour VCC et VIO doivent être placés à proximité des broches correspondantes.nécessitant de larges traces de PCB pour assurer la stabilité de la tension.

Pour un assemblage en douceur, évitez de rouler sous l'emballage et de placer les composants loin des zones de concentration des contraintes.points de contact mécaniques externes, et les zones sujettes à déformation lors de l'installation.
